ДР-ПП Датчики-реле потока

Раздел:

Датчики-реле потока серии ДР-ПП, ДР-П предназначены для контроля потока неагрессивных жидкостей, таких как вода, этиленгликоль и другие, через трубопровод.

Информация
Документация
Смотрите также

Данные приборы обычно применяются для определения наличия или отсутствия потока жидкости и управления различными устройствами в системах автоматики, например, для защиты насосов от «сухого» хода, в цепях аварийно-предупредительной сигнализации. При наличии потока воды в трубопроводе датчик-реле подает сигнал на выводы.

По принципу действия датчики-реле потока подразделяют на лепестковые и поршневые.

Принцип работы лепестковых датчиков-реле основан на движении лепестка, который замыкает контакты геркона (или микропереключателя) при наличии потока и размыкает контакты при отсутствии потока.

По способу монтажа лепестковые датчики-реле разделяются на два вида:

датчики-реле, устанавливаемые в тройник трубопровода;
врезные датчики-реле, для которых существуют два вида монтажного положения:
- горизонтальное;
- вертикальное.

Принцип работы поршневых датчиков-реле основан на перемещении магнитного поршня внутри прибора. Поршень смещается под воздействием потока жидкости в трубе и замыкает контакты геркона. В случае отсутствия потока в трубе поршень возвращается в исходное положение под действием силы тяжести, что приводит к размыканию контактов.

Для датчиков данного вида существуют два вида монтажного положения:

горизонтальное;
вертикальное.

Разновидностью поршневых датчиков-реле являются подпружиненные датчики-реле, у которых поршень при отсутствии потока возвращается в исходное положение под действием пружины.
Для таких датчиков характерно универсальное монтажное положение.

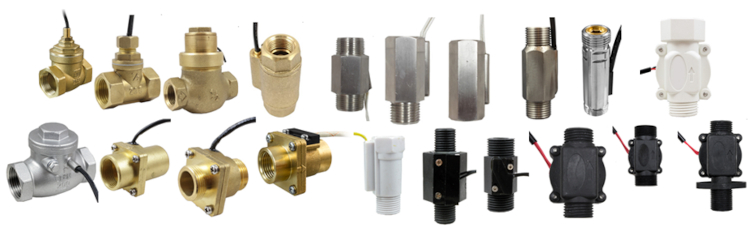

Подробнее о Датчиках-реле потока серии ДР-ПП:

Вид

Наименование

Общие технические характеристики

ДР-ПП-05
Датчик-реле потока лепестковый

Предназначен для контроля наличия потока воды в трубопроводе, управления исполнительными устройствами, защиты оборудования от слабого или отсутствующего потока.

Особенности:

НО-контакт. При наличии потока контакт геркона замыкается
Высокий ресурс срабатываний

Технические характеристики:

Параметр	Значение
Параметр	ДР-ПП-05-15	ДР-ПП-05-20	ДР-ПП-05-25	ДР-ПП-05-32	ДР-ПП-05-40	ДР-ПП-05-50
Рабочая среда	Вода и другие неагрессивные среды
Max давление рабочей среды	1,5 МПа
Температура рабочей среды	−40...+120°С
Min расход	3 л/мин	3,5 л/мин	3,5 л/мин	4 л/мин	4 л/мин	5 л/мин
Max расход	15 л/мин	20 л/мин	50 л/мин	80 л/мин	120 л/мин	200 л/мин
Коммутируемая мощность	70 Вт
Max коммутируемый ток	=0,3 А (при =24 В)
Max коммутируемое напряжение	=220 В, ~250 В
Длина провода	455 мм
Степень пылевлагозащиты	IP55
Материал	Латунь
Присоединение, резьба	внутр. G½"	внутр. G¾"	внутр. G1"	внутр. G1¼"	внутр. G1½"	внутр. G2"
Монтажное положение	Горизонтальное
Габаритные размеры	78×49×27 мм	83×56×32 мм	92×68×40 мм	98×71×47 мм		120×96×67 мм
Вес	223 г	280 г	437 г	530 г		1133 г

ДР-ПП-01
Датчик-реле потока поршневой

Предназначен для контроля потока воды через трубопровод, а также для управления исполнительными механизмами с целью защиты оборудования от «сухого хода». При наличии потока воды в трубопроводе датчик-реле подает сигнал на выводы.
Принцип работы датчиков-реле основан на перемещении поршня внутри прибора. Поршень смещается под действием давления потока жидкости в трубе и замыкает контакты геркона. В случае отсутствия потока в трубе поршень возвращается в исходное положение под действием силы тяжести, что приводит к размыканию контактов. Направление движения потока должно соответствовать стрелке на корпусе датчика-реле.

Технические характеристики:

Параметр	Значение
Параметр	ДР-ПП-01-15	ДР-ПП-01-20	ДР-ПП-01-25	ДР-ПП-01-32	ДР-ПП-01-40	ДР-ПП-01-50
Рабочая среда	Вода и другие неагрессивные среды
Мах давление рабочей среды	1,5 МПа
Температура рабочей среды	−10...+110°С
Минимальный расход	3 л/мин
Максимальный расход	8 л/мин	12 л/мин	25 л/мин	30 л/мин	40 л/мин	80 л/мин
Мах коммутируемая мощность	50 Вт
Мах коммутируемый ток	=0,5 А (при =24 В)
Мах коммутируемое напряжение	=220 В
Степень защиты	IP55
Длина провода	410 мм
Материал	Латунь
Присоединение	внутр. G½"	внутр. G¾"	внутр. G1"	внутр. G1¼"	внутр. G1½"	внутр. G2"
Монтажное положение	Горизонтальное
Габаритные размеры	56×47×26 мм	65×52×32 мм	69×60×38 мм	93×78×49 мм	102×86×54 мм	115×92×67 мм
Вес	174 г	237 г	392 г	599 г	708 г	1057 г

ДР-ПП-02
Датчик-реле потока лепестковый

НО-контакт. При наличии потока контакт геркона замыкается
Высокий ресурс срабатываний

Технические характеристики:

Параметр	Значение
Параметр	ДР-ПП-02-15	ДР-ПП-02-20
Рабочая сpеда	Вода и другие неагрессивные жидкости
Мах давление рабочей сред	1,5 МПа
Температура рабочей среды	−10...+110°С
Минимальный расход	10 л/мин	12 л/мин
Максимальный расход	30 л/мин
Мах коммутируемая мощность	50 Вт
Мах коммутируемый ток	=0,5 A (при =24 В)
Мах коммутируемое напряжение	=220 В
Присоединение	G½"	G¾"
Длина провода	370 мм
Материал	Латунь
Степень защиты	IP55
Монтажное положение	Горизонтальное
Габаритные размеры	83×71×44 мм	88×77×44 мм
Вес	450 г	499 г

ДР-ПП-03
Датчик-реле потока поршневой подпружиненный

Предназначен для контроля потока воды через трубопровод, а также для управления исполнительными механизмами для защиты оборудования от «сухого хода». При наличии потока в трубопроводе датчик-реле подает сигнал на выводы.
Принцип работы датчиков-реле основан на перемещении подпружиненного поршня внутри прибора. Поршень смещается под действием давления потока жидкости и, воздействуя своим магнитом на контакты геркона, замыкает их. В случае отсутствия потока в трубе поршень возвращается в исходное положение под действием пружины, что приводит к размыканию контактов.

Особенности:

НО-контакт. При наличии потока контакт геркона замыкается
Высокий ресурс срабатываний

Технические характеристики:

Параметр	ДР-ПП-03-15	ДР-ПП-03-20
Рабочая среда	Вода и другие неагрессивные жидкости
Мах давление рабочей среды	1,5 МПа
Температура рабочей среды	−10...+110°С
Минимальный расход	1 л/мин	3 л/мин
Максимальный расход	20 л/мин
Мах коммутируемая мощность	50 Вт
Мах коммутируемый ток	=0,5 A (при =24 В)
Мах коммутируемое напряжение	=220 В
Присоединение	K½"	K¾"
Длина провода	440 мм
Материал	Латунь
Степень защиты	IP55
Монтажное положение	Универсальное
Габаритные размеры	73×32×44 мм	73×34×44 мм
Вес	310 г	322 г

ДР-ПП-08-15
Датчик-реле потока поршневой

Предназначен для контроля наличия потока воды в трубопроводе, управления исполнительными устройствами, защиты оборудования от слабого или отсутствующего потока

Особенности:

НО-контакт, при наличии потока контакт геркона замыкается
Высокий ресурс срабатываний
Для корректной работы датчика расхода направление потока жидкости должно совпадать с направлением стрелки на корпусе
Монтажное положение: вертикальное

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода и другие неагрессивные жидкости
Мах давление рабочей среды	1,5 МПа
Температура рабочей среды	−10...+110°С
Расход	1,5...30 л/мин
Мах коммутируемая мощность	50 Вт
Мах коммутируемый ток	≅0,5 А (при ≅24 В)
Мах коммутируемое напряжение	≅100 В
Присоединение	наруж. G½"
Длина провода	200 мм
Материал	Никелированная латунь
Степень защиты	IP55
Монтажное положение	Вертикальное
Габаритные размеры	73×23,5×20,5 мм
Вес	87 г

ДР-ПП-09
Датчик-реле потока лепестковый

Предназначен для контроля наличия потока воды в трубопроводе, управления исполнительными устройствами, защиты оборудования от слабого или отсутствующего потока.

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода и другие неагрессивные жидкости
Мах давление рабочей среды	1,5 МПа
Температура рабочей среды	−10...+110°С
Расход	1,5...30 л/мин
Мах коммутируемая мощность	50 Вт
Мах коммутируемый ток	≅0,5 А (при ≅24 В)
Мах коммутируемое напряжение	≅220 В
Присоединение	наруж. G½"	наруж. G¾"
Длина провода	220 мм
Материал	Латунь
Степень защиты	IP65
Монтажное положение	Горизонтальное
Габаритные размеры	41×40×54 мм	41×40×50 мм
Вес	218 г	216 г

ДР-ПП-10-15
Датчик-реле потока лепестковый

Корректное монтажное положение датчика-реле

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода и другие неагрессивные среды
Мах давление pабочей среды	1,5 МПа
Температура рабочей среды	−10...+110°С
Расход	3,5...30 л/мин
Мах коммутируемая мощность	70 Вт
Мaх коммутируемый ток	≅0,5 А
Мах коммутируемое напряжение	≅220 В
Присоединение	G½"
Длина провода	450 мм
Материал	Латунь
Степень защиты	IP65
Монтажное положение	Горизонтальное
Габаритные размеры	50×29,5×42 мм
Вес	190 г

ДР-ПП-10-20
Датчик-реле потока лепестковый

Параметр	Значение
Рабочая среда	Вода и другие неагрессивные жидкости
Мах давление рабочей среды	1,5 МПа
Температура рабочей среды	−10...+110°С
Расход	2,5...50 л/мин
Мах коммутируемая мощность	50 Вт
Мах коммутируемый ток	≅0,5 А (при ≅24 В)
Мах коммутируемое напряжение	≅220 В
Приcоединение	внутр. G¾"
Длина провода	220 мм
Материал	Латунь
Степень защиты	IP65
Монтажное положение	Горизонтальное
Габаритные размеры	41×40×60 мм
Вес	237 г

ДР-ПП-31-20
Датчик-реле потока поршневой подпружиненный

Параметр	Значение
Рабочая среда	Вода и другие неагрессивные жидкости
Мах давление рабочей среды	1,5 МПа
Температура рабочей среды	−10...+110°C
Расход	0,75…5 л/мин
Мах коммутируемая мощность	50 Вт
Мах коммутируемый ток	≅0,5 А (при ≅24 В)
Мах коммутируемое напряжение	≅110 В
Длина провода	400 мм
Материал	Нержавеющая сталь
Присоединение	наруж. G¾" → наруж. G¾"/внутр. G½"
Степень защиты	IP55
Монтажное положение	Универсальное
Габаритные размеры	65×37×34 мм
Вес	212 г

ДР-ПП-31-15
Датчик-реле потока поршневой подпружиненный

Параметр	Значение
Рабочая среда	Вода и другие неагрессивные жидкости
Мах давление рабочей среды	1,5 МПа
Температура рабочей среды	−10...+110°C
Расход	0,75…5 л/мин
Мах коммутируемая мощность	50 Вт
Мах коммутируемый ток	≅0,5 А (при ≅24 В)
Мах коммутируемое напряжение	≅110 В
Длина провода	400 мм
Материал	Нержавеющая сталь
Присоединение	наруж. G½"
Степень защиты	IP55
Монтажное положение	Универсальное
Габаритные размеры	74×29×27 мм
Вес	152 г

ДР-ПП-33-15
Датчик-реле потока поршневой подпружиненный

Параметр	Значение
Рабочая среда	Вода и другие неагрессивные жидкости
Мах давление рабочей среды	1,5 МПа
Температура рабочей среды	−10...+110°C
Расход	0,75…3 л/мин
Мах коммутируемая мощность	50 Вт
Мах коммутируемый ток	≅0,5 А (при ≅24 В)
Мах коммутируемое напряжение	≅110 В
Длина провода	400 мм
Материал	Нержавеющая сталь
Присоединение	наруж. G½" → внутр. G½"
Степень защиты	IP55
Монтажное положение	Универсальное
Габаритные размеры	62×28×31 мм
Вес	130 г

ДР-ПП-32-15
Датчик-реле потока поршневой подпружиненный

Параметр	Значение
Рабочая среда	Вода и другие неагрессивные жидкости
Мах давление рабочей среды	1,5 МПа
Температура рабочей среды	−10...+110°C
Расход	0,75…5 л/мин
Мах коммутируемая мощность	50 Вт
Мах коммутируемый ток	≅0,5 А (при ≅24 В)
Мах коммутируемое напряжение	≅110 В
Длина провода	400 мм
Материал	Нержавеющая сталь
Присоединение	внутр. G½"
Степень защиты	IP55
Монтажное положение	Универсальное
Габаритные размеры	58×27×30 мм
Вес	120 г

ДР-ПП-41-25
Датчик-реле потока поршневой

Предназначен для контроля потока воды через трубопровод, а также для управления исполнительными механизмами с целью защиты оборудования от «сухого хода». При наличии потока воды в трубопроводе датчик-реле подает сигнал на выводы.
Принцип работы датчиков-реле основан на отклонении лепестка внутри прибора. Лепесток смещается под действием давления потока жидкости в трубе и замыкает контакты геркона. В случае отсутствия потока в трубе лепесток возвращается в исходное положение под действием силы тяжести, что приводит к размыканию контактов. Направление движения потока должно соответствовать стрелке на корпусе датчика-реле.

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода и другие неагрессивные среды
Мах давление рабочей среды	1,5 МПа
Температура рабочей среды	−10...+110°C
Min расход	3,5 л/мин
Max расход	50 л/мин
Коммутируемая мощность	50 Вт
Мах коммутируемый ток	=0,5 А (при =110" В)
Мах коммутируемое напряжение	=220 В
Степень защиты	IP65
Длина провода	410 мм
Материал	Нержавеющая сталь
Присоединение	внутр. G1"
Монтажное положение	Горизонтальное
Габаритные размеры	86×75×61 мм
Вес	481 г

ДР-ПП-58-15
Датчик-реле потока поршневой подпружиненный

Параметр	Значение
Рабочая среда	Вода и другие неагрессивные жидкости
Мах давление рабочей среды	0,5 МПа
Температура рабочей среды	−10...+70°C
Расход	0,75...3 л/мин
Максимальная коммутируемая мощность	50 Вт
Максимальный коммутируемый ток	≅0,5 (≅110 В)
Максимальное коммутируемое напряжение	=110 В
Длина провода	390 мм
Материал	Полипропилен
Присоединение	наруж. G½"
Степень защиты	IP55
Монтажное положение	Вертикальное
Габаритные размеры	53×26×25 мм
Вес	24 г

ДР-ПП-58-06
Датчик-реле потока поршневой подпружиненный

Параметр	Значение
Рабочая среда	Вода и другие неагрессивные жидкости
Мах давление рабочей среды	0,5 МПа
Температура рабочей среды	−10...+70°C
Расход	0,2...5 л/мин
Максимальная коммутируемая мощность	50 Вт
Максимальный коммутируемый ток	≅0,5 (≅110 В)
Максимальное коммутируемое напряжение	≅250 В
Длина провода	350 мм
Материал	Полипропилен
Присоединение	наруж. G¼"
Степень защиты	IP55
Монтажное положение	Вертикальное
Габаритные размеры	53×26×25 мм
Вес	18 г

ДР-ПП-56-15
Датчик-реле потока поршневой

Параметр	Значение
Рабочая среда	Вода и другие неагрессивные жидкости
Мах давление рабочей среды	0,5 МПа
Температура рабочей среды	−10...+70°C
Расход	1,5...30 л/мин
Максимальная коммутируемая мощность	50 Вт
Максимальный коммутируемый ток	≅0,5 (≅110 В)
Максимальное коммутируемое напряжение	≅250 В
Длина провода	280 мм
Материал	Полипропилен
Присоединение	внутр. G½" → наруж. G½"
Степень защиты	IP55
Монтажное положение	Вертикальное
Габаритные размеры	62×32×28 мм
Вес	23 г

ДР-ПП-52-15
Датчик-реле потока поршневой подпружиненный

Параметр	Значение
Рабочая среда	Вода и другие неагрессивные жидкости
Мах давление рабочей среды	0,5 МПа
Температура рабочей среды	−10...+70°C
Расход	1…10 л/мин
Максимальная коммутируемая мощность	50 Вт
Максимальный коммутируемый ток	≅0,5 (≅110 В)
Максимальное коммутируемое напряжение	=110 В
Длина провода	280 мм
Материал	Полипропилен
Присоединение	внутр. G½" → наруж. G½"
Степень защиты	IP55
Монтажное положение	Вертикальное
Габаритные размеры	62×32×28 мм
Вес	23 г

ДР-ПП-54-20
Датчик-реле потока лепестковый

Параметр	Значение
Рабочая среда	Вода и другие неагрессивные жидкости
Мах давление рабочей среды	0,5 МПа
Температура рабочей среды	−10...+70°С
Расход	1...30 л/мин
Мах коммутируемая мощность	50 Вт
Мах коммутируемый ток	=1 А (при =24 В)
Мах коммутируемое напряжение	=220 В
Присоединение	наруж. G¾"
Материал	Полипропилен
Степень защиты	IP55
Длина провода	160 мм
Монтажное положение	Вертикальное
Габаритные размеры	66×40×41,5 мм
Вес	62 г

ДР-ПП-54-15
Датчик-реле потока лепестковый

Параметр	Значение
Рабочая среда	Вода и другие неагрессивные жидкости
Мах давление рабочей среды	0,5 МПа
Температура рабочей среды	−10...+70°С
Расход	1...30 л/мин
Мах коммутируемая мощность	50 Вт
Мах коммутируемый ток	=1 А (при =24 В)
Мах коммутируемое напряжение	=220 В
Присоединение	наруж. G½"
Материал	Полипропилен
Степень защиты	IP55
Длина провода	160 мм
Монтажное положение	Вертикальное
Габаритные размеры	60×40×38 мм
Вес	53 г

ДР-ПП-55-15
Датчик-реле потока лепестковый

Параметр	Значение
Рабочая среда	Вода и другие неагрессивные жидкости
Мах давление рабочей среды	0,5 МПа
Температура рабочей среды	−10...+70°С
Расход	1...30 л/мин
Мах коммутируемая мощность	50 Вт
Мах коммутируемый ток	=1 А (при =24 В)
Мах коммутируемое напряжение	=220 В
Присоединение	наруж. G½"
Материал	Полипропилен
Степень защиты	IP55
Длина провода	160 мм
Монтажное положение	Вертикальное
Габаритные размеры	79×45×39 мм
Вес	60 г
