САУ-У Контроллер для управления группой насосов с чередованием

Раздел:

Сигнализаторы уровня

Контроллер предназначен для создания систем автоматического контроля и поддержания уровня, а также управления насосами.

Информация
Документация
Смотрите также

В САУ-У реализованы все 12 алгоритмов работы существующих аналогичных приборов ОВЕН (САУ-МП, САУ-М6, САУ-М7Е).

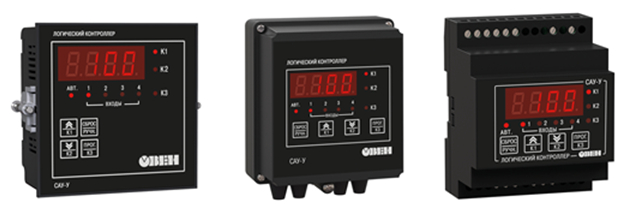

Прибор выпускается в корпусах 3-х типов: настенном (Н), DIN-реечном (Д) и щитовом (Щ11).

Основные преимущества контроллера для управления насосом ОВЕН САУ-У

Простая настройка прибора с лицевой панели
Возможность инвертирования сигнала с датчиков
Универсальный источник питания: 220 В переменного тока или 24 В постоянного
Питание кондуктометрических датчиков переменным напряжением
Возможность ручного управления

Технические характеристики

Наименование	Значение
Диапазон переменного напряжения питания:
напряжение, В	90…264 (номинальные значения – 110 , 220или 240)
частота, Гц	47…63 (номинальные значения – 50 и 60)
Диапазон постоянного напряжения питания, В:	20...34 (номинальное значение – 24)
Потребляемая мощность, ВА, не более	6
Входы
Количество входов (каналов контроля входного сигнала)	4
Типы датчиков	кондуктометрические, поплавковые, механические контактные устройства, датчики с токовым выходом
Напряжение на электродах кондуктометрических датчиков уровня (переменное или постоянное), В	5±0,5
Частота для переменного тока, Гц	25±1
Ток, протекающий через кондуктометрический датчик, мА, не более	1
Сопротивление контролируемой среды для кондуктометрического датчика, кОм, не более	450
Унифицированные датчики с токовым сигналом, мА	от 0 до 5, от 0 до 20, от 4 до 20
Дискретность установки порога срабатывания канала контроля входного сигнала, %	1
Выходы
Количество релейных выходных каналов (вид коммутационных контактов)	3 (нормально разомкнутые)
Номинальное коммутируемое напряжение в нагрузке
для цепи постоянного тока*, В, не более	24
для цепи переменного тока**, В, не более	250
Установившийся ток при максимальном напряжении:
для цепи постоянного тока*, А, не более	1
для цепи переменного тока**, А, не более	3
Гальваническая изоляции выходов	Межканальная
Электрическая прочность изоляции выходов, В	1500
Напряжение встроенного источника питания внешних активных датчиков, В	24±1,2
Максимальный ток нагрузки источника питания датчиков, мА, не более	50
Габаритные размеры прибора, мм
тип корпуса – настенный Н	(130×105×65) ±1
тип корпуса – щитовой Щ11	(96×96×46,5) ±1
тип корпуса – DIN-реечный Д	(88×72×54) ±1
Степень защиты корпуса по ГОСТ 14254-96:
тип корпуса – настенный Н	IP44
тип корпуса – щитовой Щ11	IP54 со стороны лицевой панели
тип корпуса – DIN-реечный Д	IP20
Масса прибора, кг, не более	0,7
Средний срок службы, лет	8

* Нагрузка для категории использования DC-14 по ГОСТ Р 50030.1–2000.
** Нагрузка для категории использования АС-15 по ГОСТ Р 50030.1–2000.

Условия эксплуатации

Температура окружающего воздуха от минус 10 до +55 °С.
Атмосферное давление 86...106,7 кПа.
Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги) не более 80 %.

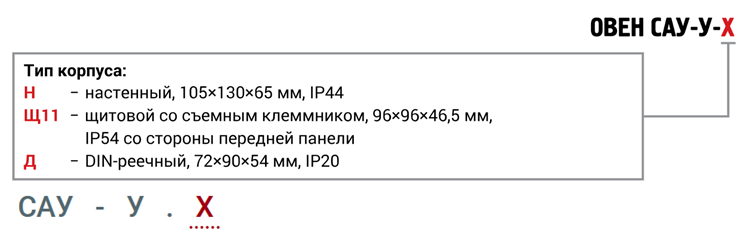

Модификации
