СУНА-121 Контроллер для групп насосов с поддержкой датчиков 4…20 мА и RS-485

Раздел:

Сигнализаторы уровня

• Информация
• Документация
• Смотрите также

• Предназначен для применения в системах водоснабжения, водозабора, повышения давления, канализационных сооружений и прочих объектов, на которых требуется управление насосами.

  СУНА-121 выпускается в 9-ти модификациях и позволяет реализовать следующие алгоритмы управления насосными группами:

  1. Чередование 2-х насосов.
  2. Чередование 3-х насосов.
  3. Регулирование давления, 2 насоса, по реле давления.
  4. Регулирование давления, 2 насоса, по аналоговому датчику давления.
  5. Регулирование давления, 3 насоса, по аналоговому датчику давления.
  6. Заполнение/опорожнение резервуара, 2 насоса, дискретные датчики уровня.
  7. Заполнение/опорожнение резервуара, 2 насоса, аналоговый датчик уровня.
  8. Заполнение/опорожнение резервуара, 3 насоса, аналоговый датчик уровня.
  9. Управление канализационной насосной станцией, 2 насоса, аналоговый и дискретный (2 дискретных) датчики уровня или 4 дискретных датчика уровня.

  Функциональные возможности

  • Регулирование давления:
    Обеспечивает поддержание заданного давления в системе. Работа алгоритмов осуществляется по аналоговым или дискретным датчикам.
  • Регулирование уровня:
    Поддерживает заданные значения уровня в системе. Алгоритмы ориентируются на показания дискретных или аналоговых датчиков.
  • Контроль и исправность насоса:
    Контролирует работоспособность каждого насоса по датчику перепада давления.
  • Контроль температуры насоса:
    Для защиты двигателя насоса от перегрева СУНА-121 контролирует температуру с помощью резистивных датчиков температуры. В настройках защит контроллера указывается аварийная граница сопротивления.
  • Защита от сухого хода:
    Для защиты насосов СУНА-121 контролирует наличие воды в системе по датчику сухого хода.
  • Резервирование:
    Каждый насос может иметь один из трех статусов: основной, резервный, отключен. При выходе из строя основного насоса до восстановления его работоспособности СУНА-121 включает в работу резервный насос.

  Преимущества

  • Универсальность:
    — 9 готовых алгоритмов позволяют применять СУНА-121 в различных схемах управления насосами.
  • Простота:
    — не требует программирования, это позволяет ввести прибор в эксплуатацию в течение часа. Контроллер имеет русскоязычное меню с интуитивно понятным интерфейсом.
  • Безопасность:
    — контролирует аварии и своевременно предупреждает диспетчера о неполадках в работе системы.
  • Экономичность:
    — обеспечивает равномерный износ оборудования за счет поочередного управления насосами.
  • Взаимозаменяемость:
    — Единая аппаратная база всех устройств линейки СУНА-121 позволяет осуществлять смену алгоритма управления.
  • Диспетчеризация:
    — Интерфейс RS-485 и открытая карта регистров делают возможным включение СУНА-121 в систему удаленной диспетчеризации (SCADA, OPC). Готовые шаблоны в облачном сервисе OwenCloud позволяют обеспечить контроль и управление системой из любой точки мира.

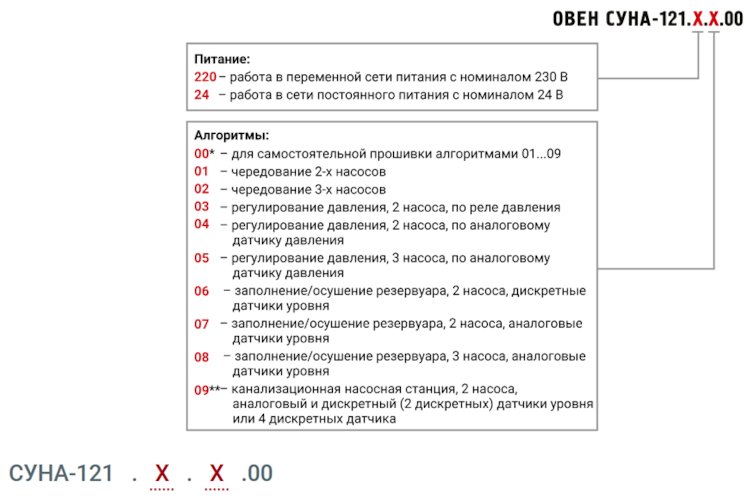

  Модификации
