СУНА-122 Каскадный контроллер для управления насосами с преобразователем частоты

Раздел:

Сигнализаторы уровня

• Информация
• Документация
• Смотрите также

• Предназначен для применения в системах водоснабжения, водозабора, повышения давления, канализационных сооружений и прочих объектов, на которых требуется управление насосами.

  Применение каскадного контроллера СУНА-122 совместно с преобразователем частоты ОВЕН ПЧВ в системе управления насосами позволяет:

  • осуществить каскадное управление, чередование и автоматическое выравнивание насосов по наработке
  • снизить затраты на потребление электроэнергии
  • обеспечить точное поддержание заданного давления и равномерный износ насосов
  • защитить все насосы системы от аварийных ситуаций
  • сэкономить на покупке и установке частотных преобразователей для ведомых двигателей

  Функциональные возможности

  • Регулирование давления:
    Частотное управление насосами позволяет обеспечить точное поддержание заданного давления в системе. Алгоритмы ориентируются на показания аналоговых датчиков давления.
  • Регулирование уровня:
    Управление насосами совместно с преобразователем частоты позволяет обеспечить точное поддержание заданного уровня в системе. Работа алгоритма осуществляется по одному аналоговому и двум дискретным датчикам уровня.
  • Контроль исправности насоса:
    Контролирует работоспособность каждого насоса по датчику перепада давления.
  • Защита от сухого хода:
    Для защиты насосов СУНА-122 контролирует наличие воды в системе по датчику сухого хода.
  • Аварийная стратегия:
    В контроллеры СУНА-122 заложен алгоритм аварийной стратегии. Выход из строя частотного преобразователя не приведет к остановке системы, контроллер зафиксирует аварию, но продолжит работу за счет насосов работающих от сети.
  • Резервирование:
    Каждый насос может иметь один из трех статусов: основной, резервный, отключен. При выходе из строя основного насоса до восстановления его работоспособности СУНА-122 включает в работу резервный насос.

  Преимущества

  • Универсальность:
    — 5 готовых алгоритмов позволяют применять СУНА-122 в различных схемах управления насосами совместно с частотным преобразователем.
  • Простота:
    — не требует программирования, это позволяет ввести прибор в эксплуатацию в течение часа. Контроллер имеет русскоязычное меню с интуитивно понятным интерфейсом.
  • Безопасность:
    — контролирует аварии и своевременно предупреждает диспетчера о неполадках в работе системы.
  • Экономичность:
    — равномерный износ оборудования за счет поочередного управления насосами. Снижение затрат на электроэнергию. Экономия на устройствах плавного пуска.
  • Взаимозаменяемость:
    — Единая аппаратная база всех устройств линейки СУНА-122 позволяет осуществлять смену алгоритма управления.
  • Диспетчеризация:
    — Интерфейс RS-485 и открытая карта регистров делают возможным включение СУНА-122 в систему удаленной диспетчеризации (SCADA, OPC). Готовые шаблоны в облачном сервисе OwenCloud позволяют обеспечить контроль и управление системой из любой точки мира.

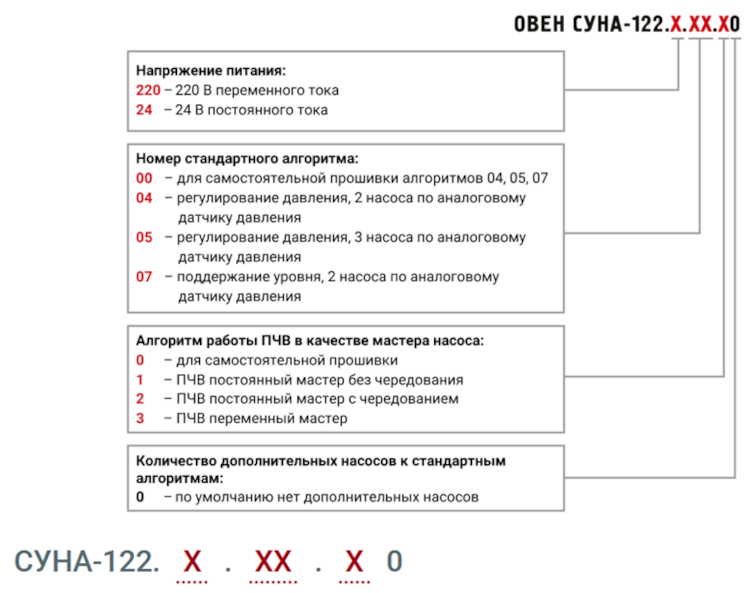

  Модификации



• Технические характеристики


  Руководство по эксплуатации
