ПРОМА-СУР4 Сигнализаторы уровня

Раздел:

Используются в системах автоматического контроля регулирования и управления технологическими процессами в теплоэнергетике, в системах водоснабжения и других отраслях.

Информация
Документация
Смотрите также

Назначение

Для контроля уровня жидкости и сигнализации при переходе уровня жидкости за установленные пределы и выдачи срабатыванием контактов реле;
для визуального контроля за уровнем жидкости на лицевой панели расположены четыре светодиодных индикатора.

Прибор выполняет следующие функции:

контроль уровня жидкости осуществляется при помощи электродов – кондуктометрических датчиков. Пользователь сам устанавливает датчики в соответствии с технологическими требованиями.
четыре канала контроля уровня жидкости – «УРОВЕНЬ 1», «УРОВЕНЬ 2», «УРОВЕНЬ 3», «УРОВЕНЬ 4».
четыре регулятора для настройки чувствительности срабатывания соответствующего уровня.
каждый канал контроля уровня имеет реле с нормально замкнутым (НЗ) и нормально разомкнутым (НО) контактом для управления технологическим оборудованием.
работа в сети Modbus по интерфейсу RS485.

Основные технические характеристики

Напряжение питания	220 В
Потребляемая мощность	3 ВА
Количество каналов уровня	4 шт.
Напряжение питания датчиков от внутреннего источника	17 В
Максимальный ток коммутации реле	2 А
Максимальное напряжение коммутации реле	400В, 50Гц
Температура окружающей среды	от минус 40°С до плюс 70°С
Степень защиты корпуса: настенный «Н»/щитовой «Щ»	IP54 / IP40
Масса	0,5 кг
Габаритные размеры: - настенный - щитовой	96х48х105 мм 150х125х60 мм

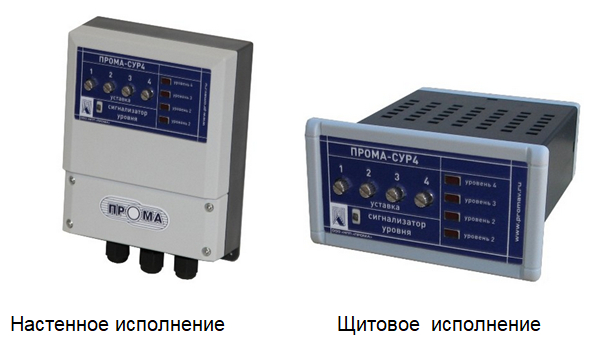

Исполнение

настенное (Н), корпус пластик;
щитовое (Щ), корпус пластик.
