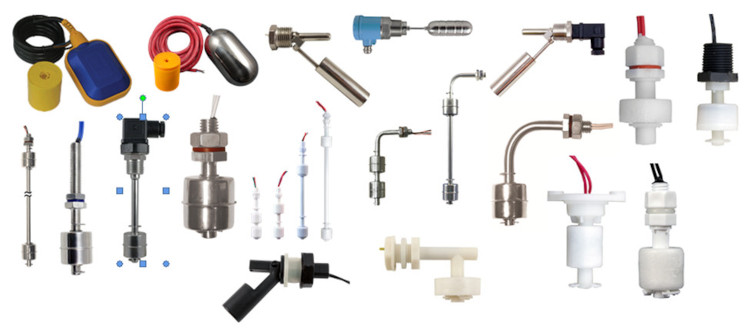

ПДУ Поплавковые датчики уровня жидкости

Раздел:

Поплавковые датчики уровня — одни из самых недорогих и вместе с тем надежных устройств для контроля уровня жидкостей. Поплавковые датчики уровня могут использоваться для контроля уровня самых разных сред — например, сточных вод, химически агрессивных жидкостей или пищевых продуктов.

Информация
Документация
Смотрите также

Конструкция датчиков очень проста: датчик имеет поплавок, внутри которого установлен магнит. При изменении уровня среды поплавок перемещается, магнит приближается к геркону, что приводит к замыканию контакта.

Преимущества поплавковых датчиков:

различные варианты конструктивных исполнений и способов монтажа;
отсутствие необходимости собственного питания;
простота в установке;
низкая цена;
нечувствительность к пене;
работа с агрессивными, пузырьковыми и вязкими жидкостями.

Поплавковые датчики могут подключаться к контроллеру уровня — например, к ОРДИНАРу, а он, в свою очередь, к исполнительному механизму — например, к подающему или пополняющему насосу.

Вид

Наименование

Общие технические характеристики

ПДУ-В271-227
Поплавковый датчик уровня

Предназначен для регулирования уровня жидкости в резервуаре, защиты насоса от сухого хода, автоматизации процесса наполнения/осушения резервуара.

Особенности:

Контроль и регулирование уровня жидкости
Стойкость к агрессивным и вязким жидкостям
Замыкающий или размыкающий контакт
Горизонтальное монтажное положение

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, агрессивные и вязкие жидкости
Рабочее положение	Горизонтально
Максимальное коммутируемое напряжение	~250 В
Максимальный коммутируемый ток	~5 А
Рабочее давление	1 МПа
Присоединение	K1½"
Материал корпуса	Нержавеющая сталь
Температура рабочей среды	–30...+100°С
Диаметр поплавка	42 мм
Длина поплавковой части	227 мм
Габаритные размеры	106×321×67 мм
Вес	1028 г

ПДУ-Б2
Поплавковый датчик уровня

Предназначен для управления насосами и клапанами. Он может использоваться для регулирования уровня жидкости в водонапорных башнях, бассейнах и других резервуарах. Поплавковый датчик уровня обеспечивает защиту насосного оборудования от сухого хода и служит для автоматизации процесса наполнения/осушения резервуара. Также может применяться в системах аварийно-предупредительной сигнализации.

Особенности:

Контакты: НО+НЗ
Может управлять насосом или клапаном
Несколько способов монтажа прибора (L-образный кронштейн для установки на стену или в крышку резервуара; 2 размера резьбового соединения для установки в крышку резервуара – G¾" и G1")
Идущую в комплекте подвесную веревку длиной 1,6 м, можно заменить другой веревкой необходимой длины до 6 м

Технические характеристики:

Параметр	Значение
Диапазон регулирования расстояния между верхним и нижним уровнями	0,18…5 м (зависит от длины веревки)
Максимальное коммутируемое напряжение	~380 В, =220 В
Максимальный коммутируемый ток	≅5 А
Механическая износостойкость	1 000 000 циклов
Максимальное рабочее давление	0,1 МПа
Рабочее положение	Вертикальное
Рабочая температура	+5...+60°C
Присоединение	Монтаж с помощью кронштейна, резьбовое G¾", G1”
Габаритные размеры - прибор - поплавок - кронштейн	∅ 58,5×109 мм ∅ 46×136 мм 37×48×55 мм
Вес комплекта	436 г

ПДУ-Б2
Поплавковый выключатель

Предназначен для регулирования уровня жидкости в резервуаре, защиты насоса от сухого хода, автоматизации процесса заполнения/осушения резервуара.

Особенности:

Перекидной контакт
Подключаются к насосу или клапану

Технические характеристики:

Параметр		Значение
Рабочая среда		Вода и другие неагрессивные жидкости
Максимальное коммутируемое напряжение		~250 В
Максимальный коммутируемый ток		~15 (8*) А
Механическая износостойкость		100 000 циклов
Электрическая износостойкость		50 000 циклов
Материал корпуса		Полипропилен
Пылевлагозащита		IP68
Рабочая температура		0…+70°С
Габаритные размеры поплавка		145×77×44 мм
Длина кабеля	ПДУ-П501-1800	1,8 м
	ПДУ-П501-4800	4,8 м
	ПДУ-П501-10000	10 м
	ПДУ-П501-25000	25 м
Вес (без кабеля и груза)		160 г
Вес груза		185 г

* Для индуктивной нагрузки

ПДУ-П101
Поплавковый выключатель

Предназначен для регулирования уровня жидкости в резервуаре, обеспечивает защиту насоса от сухого хода и служит для автоматизации процесса наполнения/осушения резервуара.

Особенности:

Перекидной контакт
Подключаются к насосу или клапану

Технические характеристики:

Параметр		Значение
Рабочая среда		Вода и другие неагрессивные жидкости
Максимальное коммутируемое напряжение		~250 В
Максимальный коммутируемый ток		~2 А
Механическая износостойкость		50 000 циклов
Материал корпуса		Нержавеющая сталь
Пылевлагозащита		IP68
Рабочая температура		−10...+110°С
Габаритные размеры поплавка		∅ 76×135 мм
Длина кабеля	ПДУ-П101-5000	5 м
	ПДУ-П101-5000	5 м
	ПДУ-П101-10000	10 м
Вес датчика с кабелем	ПДУ-П101-5000	535 г
	ПДУ-П101-5000	535 г
	ПДУ-П101-10000	860 г
Вес (без кабеля и груза)		210 г
Вес груза		170 г

ПДУ-Н112
Поплавковый датчик уровня

Контакт геркона может быть замыкающим или размыкающим в зависимости от способа установки поплавка на штоке (не во всех модификациях)
Устойчивость к пене и пузырькам в жидкости
Широкий температурный диапазон
Устойчивость к агрессивным средам
Возможна замена стандартного поплавка на поплавок размерами ∅ 38×24 мм (поставляется отдельно) для работы в жидкостях с пониженной плотностью

Технические характеристики:

Параметр	Значение
Модель	Н112-120-70	Н112-220-160	Н112-400-320	Н112-800-670
Рабочее положение	Вертикальное
Крепление	Вертикальное
Количество уровней	2
Материал корпуса	Нержавеющая сталь
Рабочая температура	−30...+110°С
Максимальное рабочее давление	1 МПа
Максимальная коммутируемая мощность	50 Вт
Максимальный коммутируемый ток	≅0,5 А (при ≅24 В)
Максимальное коммутируемое напряжение	≅220 В
Схема подключения	4-проводная
Длина проводов	350 мм
Присоединение	М10×1,5
Размеры поплавка	∅ 28×26 мм
Размеры погружной части	120×28 мм	220×28 мм	400×28 мм	800×28 мм
Расстояние между поплавками	70 мм	160 мм	320 мм	670 мм
Габаритные размеры	∅ 28×136 мм	∅ 28×236 мм	∅ 28×415 мм	∅ 28×815 мм
Вес	70 г	77 г	104 г	166 г

Модификации:

Универсальный	Верхний только НЗ	Нижний только НЗ	Оба только НЗ
-Н112-120-70	-Н112-120-70-ВНЗ	-Н112-120-70-ННЗ	-Н112-120-70-НЗ
-Н112-220-160	-Н112-220-160-ВНЗ	-Н112-220-160-ННЗ	-Н112-220-160-НЗ
-Н112-400-320	-Н112-400-320-ВНЗ	-Н112-400-320-ННЗ	-Н112-400-320-НЗ
-Н112-800-670	-Н112-800-670-ВНЗ	-Н112-800-670-ННЗ	-Н112-800-670-НЗ

Универсальный – каждый поплавок, в зависимости от способа его установки на штоке, может работать как НЗ (контакт датчика уровня размыкается при всплытии поплавка) или как НО (контакт датчика уровня замыкается при всплытии поплавка). Для смены логики работы необходимо снять стопорную шайбу, снять поплавок, перевернуть его на 180°, надеть на шток, вернуть шайбу на место.
Верхний только НЗ – верхний поплавок работает как НЗ вне зависимости от способа его установки на штоке. Логику работы нижнего поплавка можно задать его положением (НЗ или НО). Для этого необходимо снять стопорную шайбу, снять поплавок, перевернуть его на 180°, надеть на шток, вернуть шайбу на место.
Нижний только НЗ – нижний поплавок работает как НЗ вне зависимости от способа его установки на штоке. Логику работы верхнего поплавка можно задать его положением (НЗ или НО). Для этого необходимо снять стопорную шайбу, снять поплавок, перевернуть его на 180°, надеть на шток, вернуть шайбу на место.
Оба только НЗ – оба поплавка работают как НЗ вне зависимости от способа их установки на штоке.

ПДУ-Н212
Поплавковый датчик уровня

Контакт геркона может быть замыкающим или размыкающим в зависимости от способа установки поплавка на штоке (не во всех модификациях)
Устойчивость к пене и пузырькам в жидкости
Широкий температурный диапазон
Устойчивость к агрессивным средам
Возможна замена стандартного поплавка на поплавок размерами ∅ 38×24 мм (поставляется отдельно) для работы в жидкостях с пониженной плотностью

Технические характеристики:

Параметр	Значение
Модель	Н212-128-42	Н212-228-14
Рабочее положение	Вертикальное
Крепление	Горизонтальное
Количество уровней	2
Материал корпуса	Нержавеющая сталь
Рабочая температура	−30...+110°С
Максимальное рабочее давление	1 МПа
Максимальная коммутируемая мощность	50 Вт
Максимальный коммутируемый ток	≅0,5 А (при ≅24 В)
Максимальное коммутируемое напряжение	≅220 В
Схема подключения	4-проводная
Длина проводов	300 мм, погрешность длины провода ±3%
Присоединение	М10×1,5
Размеры поплавка	∅ 28×26
Размеры погружной части	128×28 мм	228×28 мм
Расстояние между поплавками	42 мм	140 мм
Габаритные размеры	134×72×28 мм	232×74×28 мм
Вес	62 г	101 г

Модификации:

Универсальный	Верхний только НЗ	Нижний только НЗ	Оба только НЗ
-Н212-128-42	-Н112-128-42-ВНЗ	-Н112-128-42-ННЗ	-Н112-128-42-НЗ
-Н212-228-140	-Н212-228-140-ВНЗ	-Н212-228-140-ННЗ	-Н212-228-140-НЗ

ПДУ-Н101
Поплавковый датчик уровня

Предназначены для контроля уровня жидкостей в резервуарах. Могут использоваться с жидкостями, неагрессивными к материалу датчиков (нержавеющей стали), в различных сферах промышленности, строительства, производства.

Особенности:

Контакт геркона может быть замыкающим или размыкающим в зависимо¬сти от способа установки поплавка на штоке (не во всех модификациях)
Устойчивость к пене и пузырькам в жидкости
Широкий температурный диапазон
Устойчивость к агрессивным средам
Возможна замена стандартного поплавка на поплавок размерами ∅ 38×24 мм (поставляется отдельно) для работы в жидкостях с пониженной плотностью

Технические характеристики:

Параметр	ПДУ-Н101-45	ПДУ-Н101-100	ПДУ-Н101-200
Рабочее положение	Вертикальное
Крепление	Вертикальное
Количество уровней	1
Материал корпуса	Нержавеющая сталь
Температура рабочей среды	−30...+110°С
Максимальное рабочее давление	1 МПа
Максимальная коммутируемая мощность	50 Вт
Максимальный коммутируемый ток	≅0,5 А (при ≅24 В)
Максимальное коммутируемое напряжение	≅220 В
Схема подключения	2-проводная
Длина проводов	330 мм, погрешность длины провода ±10%
Присоединение	М10
Размеры поплавка	∅ 28×26 мм
Размеры погружной части	45×28 мм	100×28 мм	200×28 мм
Габаритные размеры	∅ 28×61 мм	∅ 28×115 мм	∅ 28×214 мм
Вес	40 г	50 г	64 г

Модификации:

Универсальный	НЗ	НО
ПДУ-Н101-45	ПДУ-Н101-45-НЗ	ПДУ-Н101-45-НО
ПДУ-Н101-100	ПДУ-Н101-100-НЗ	ПДУ-Н101-100-НО
ПДУ-Н101-200	ПДУ-Н101-200-НЗ	ПДУ-Н101-200-НО

Универсальный – поплавок, в зависимости от способа его установки на штоке, может работать как НЗ (контакт датчика уровня размыкается при всплытии поплавка) или как НО (контакт датчика уровня замыкается при всплытии поплавка). Для смены логики работы необходимо снять стопорную шайбу, снять поплавок, перевернуть его на 180°, надеть на шток, вернуть шайбу на место.
НЗ – поплавок работает как НЗ вне зависимости от способа его установки на штоке.

ПДУ-Н161-60
Поплавковый датчик уровня

Предназначен для контроля уровня жидкостей в резервуарах. Могут использоваться с жидкостями, неагрессивными к материалу датчиков (нержавеющей стали), в различных сферах промышленности, строительства, производства.

Особенности:

Контакт геркона может быть замыкающим или размыкающим в зависимо¬сти от способа установки поплавка на штоке (не во всех модификациях)
Устойчивость к пене и пузырькам в жидкости
Широкий температурный диапазон
Устойчивость к агрессивным средам
Возможна замена стандартного поплавка на поплавок размерами ∅ 38×24 мм (поставляется отдельно) для работы в жидкостях с пониженной плотностью
Наличие удлиненной резьбовой части позволяет легко и опе¬ративно регулировать уровень срабатывания

Технические характеристики:

Параметр	Значение
Рабочее положение	Вертикальное
Крепление	Вертикальное
Количество уровней	1
Материал корпуса	Нержавеющая сталь
Температура рабочей среды	−30...+110°С
Максимальное рабочее давление	1 МПа
Максимальная коммутируемая мощность	50 Вт
Максимальный коммутируемый ток	≅0,5 А (при ≅24 В)
Максимальное коммутируемое напряжение	≅220 В
Схема подключения	2-проводная
Длина проводов	330 мм, погрешность длины провода ±10%
Присоединение	М10
Размеры поплавка	∅ 28×26 мм
Размеры погружной части	60×28 мм
Габаритные размеры	∅ 28×108 мм
Вес	47 г

Модификации:

Универсальный	НЗ
ПДУ-Н161-60	ПДУ-Н161-60-НЗ

ПДУ-Н201-85
Поплавковый датчик уровня

Контакт геркона может быть замыкающим или размыкающим в зависимо¬сти от способа установки поплавка на штоке (не во всех модификациях)
Устойчивость к пене и пузырькам в жидкости
Широкий температурный диапазон
Устойчивость к агрессивным средам
Возможна замена стандартного поплавка на поплавок размерами ∅ 38×24 мм (поставляется отдельно) для работы в жидкостях с пониженной плотностью
Установка в горизонтальном положении

Технические характеристики:

Параметр	Значение
Рабочее положение	Вертикальное
Крепление	Горизонтальное
Количество уровней	1
Материал корпуса	Нержавеющая сталь
Температура рабочей среды	−30...+110°С
Максимальное рабочее давление	1 МПа
Максимальная коммутируемая мощность	50 Вт
Максимальный коммутируемый ток	≅0,5 А (при ≅24 В)
Максимальное коммутируемое напряжение	≅220 В
Схема подключения	2-проводная
Длина проводов	330 мм, погрешность длины провода ±10%
Присоединение	М10
Размеры поплавка	∅ 28×26 мм
Размеры погружной части	85×58 мм
Габаритные размеры	94×74×28 мм
Вес	60 г

Модификации:

Универсальный	НЗ	НО
ПДУ-Н201-85	ПДУ-Н201-85-НЗ	ПДУ-Н201-85-НО

ПДУ-Н601-53
Миниатюрный поплавковый выключатель

В зависимости от способа установки датчика выходной контакт замыкается или размыкается при понижении уровня жидкости
Горизонтальное монтажное положение
Малые габариты
Изготовлены из полипропилена
Резиновый уплотнитель

Технические характеристики:

Параметр	Значение
Рабочее положение	Горизонтальное
Материал корпуса	Полипропилен
Рабочая температура	−10...+70°С
Максимальное рабочее давление	0,5 МПа
Максимальная коммутируемая мощность	50 Вт
Максимальный коммутируемый ток	≅0,5 А (при ≅24 В)
Максимальное коммутируемое напряжение	≅100 В
Длина проводов	350 мм погрешность длины провода ±10%
Присоединение	M16×2
Диаметр поплавка	18 мм
Длина погружной части	53 мм
Габаритные размеры	∅ 27×85 мм
Вес	17 г

ПДУ-В151-120
Поплавковый датчик уровня

Размер	В151-120-½"
A	50
B	47
C	25
L	163
G	½"

Особенности:

Установка в отверстие со стандартной резьбой
Контакт геркона может быть замыкающим или размыкающим в зависимости от способа установки датчика
Устойчивость к температурам до +110°С
Возможность подключения датчика с помощью проводов любой длины
Устойчивость к агрессивным средам
Возможна замена стандартного поплавка на поплавок размерами ∅ 38×24 мм (поставляется отдельно) для работы в жидкостях с пониженной плотностью

Технические характеристики:

Параметр	Значение
Рабочее положение	Вертикальное
Материал корпуса	Нержавеющая сталь
Температура рабочей среды	−30...+110°С
Максимальное рабочее давление	1 МПа
Максимальная коммутируемая мощность	50 Вт
Максимальный коммутируемый ток	≅0,5 А (при ≅24 В)
Максимальное коммутируемое напряжение	≅220 В
Присоединение	G½"
Размеры поплавка	∅ 28×26 мм
Размеры погружной части	120 мм
Габаритные размеры	163×50×25 мм
Вес	124 г

ПДУ-ВН631-71
Миниатюрный поплавковый выключатель

В зависимости от способа установки датчика выходной контакт замыкается или размыкается при понижении уровня жидкости
Горизонтальное монтажное положение
Малые габариты
Изготовлены из полипропилена

Технические характеристики:

Параметр	Значение
Рабочее положение	Горизонтальное
Материал корпуса	Полипропилен
Рабочая температура	−10...+70°С
Максимальное рабочее давление	0,5 МПа
Максимальная коммутируемая мощность	50 Вт
Максимальный коммутируемый ток	≅0,5 А (при ≅24 В)
Максимальное коммутируемое напряжение	≅220 В
Длина проводов	350 мм погрешность длины провода ±3%
Присоединение	Rc½"
Диаметр поплавка	18 мм
Длина погружной части	71 мм
Габаритные размеры	27×23×105 мм
Вес	28 г

ПДУ-В601-70А
Миниатюрный поплавковый выключатель

В зависимости от способа установки датчика выходной контакт замыкается или размыкается при понижении уровня жидкости
Горизонтальное монтажное положение
Малые габариты
Изготовлены из полипропилена

Технические характеристики:

Параметр	Значение
Рабочее положение	Горизонтальное
Материал корпуса	Полипропилен
Рабочая температура	−10...+70°С
Максимальное рабочее давление	0,5 МПа
Максимальная коммутируемая мощность	50 Вт
Максимальный коммутируемый ток	≅0,5 А (при ≅24 В)
Максимальное коммутируемое напряжение	≅220 В
Длина проводов	350 мм погрешность длины провода ±3%
Присоединение	G½"
Диаметр поплавка	17 мм
Длина погружной части	70 мм
Габаритные размеры	27×23×85 мм
Вес	23 г

ПДУ-Н502
Миниатюрный поплавковый датчик уровня

Контакт геркона может быть замыкающим или размыкающим в зависимости от способа установки датчика

Технические характеристики:

Параметр	Значение
Модель	Н502-100-30	Н502-100-55	Н502-200-135	Н502-400-315
Рабочее положение	Вертикальное
Количество уровней	2
Материал корпуса	Полипропилен
Рабочая температура	−10...+70°С
Максимальное рабочее давление	0,5 МПа
Максимальная коммутируемая мощность	50 Вт
Максимальный коммутируемый ток	≅0,5 А (при ≅24 В)
Максимальное коммутируемое напряжение	≅220 В
Длина проводов	350 мм погрешность длины ±3%
Присоединение	M10×0,9
Диаметр поплавка	23 мм	22 мм	24 мм
Длина погружной части	100 мм		200 мм	400 мм
Расстояние между поплавками	32 мм	55 мм	138 мм	315 мм
Габаритные размеры	∅ 23×115 мм	∅ 22×116 мм	∅ 24×216 мм	∅ 24×415 мм
Вес	25 г	27 г	33 г	41 г

ПДУ-Н501
Миниатюрный поплавковый датчик уровня

Контакт геркона может быть замыкающим или размыкающим в зависимости от способа установки датчика

Технические характеристики:

Параметр	Значение
Модель	ПДУ-Н501-43	ПДУ-Н501-85
Рабочее положение	Вертикальное
Количество уровней	1
Материал корпуса	Полипропилен	Пластик
Рабочая температура	−10...+70°С
Максимальное рабочее давление	1 МПа
Максимальная коммутируемая мощность	50 Вт
Максимальный коммутируемый ток	≅0,5 А (при ≅24 В)
Максимальное коммутируемое напряжение	≅220 В
Длина проводов	350 мм
Присоединение	M10×0,9
Размеры поплавка	∅ 22×21 мм	∅ 24×24 мм
Длина погружной части	43 мм	84 мм
Габаритные размеры	∅ 22×58 мм	∅ 24×99 мм
Вес	13 г	17 г

ПДУ-Н621-25
Миниатюрный поплавковый выключатель

При повышении уровня контакт замыкается, при понижении – размыкается

Технические характеристики:

Параметр	Значение
Рабочее положение	Вертикальное
Крепление	Горизонтальное
Количество уровней	1
Материал корпуса	Нейлон
Рабочая температура	−10...+70°С
Максимальное рабочее давление	0,5 МПа
Максимальная коммутируемая мощность	50 Вт
Максимальный коммутируемый ток	≅0,5 А (при ≅24 В)
Максимальное коммутируемое напряжение	≅220 В
Длина проводов	325 мм
Присоединение	М12
Диаметр поплавка	24 мм
Длина погружной части	24 мм
Погрешность длины погружной части	±10%
Габаритные размеры	34×55×24 мм
Вес	12 г

ПДУ-Ф501-45
Миниатюрный поплавковый выключатель

Фланцевое крепление с помощью винтов М4

Технические характеристики:

Параметр	Значение
Рабочее положение	Вертикальное
Крепление	Вертикальное
Количество уровней	1
Материал корпуса	Нейлон
Рабочая температура	−10...+70°С
Максимальное рабочее давление	0,5 МПа
Максимальная коммутируемая мощность	50 Вт
Максимальный коммутируемый ток	≅0,5 А (при ≅24 В)
Максимальное коммутируемое напряжение	≅220 В
Длина проводов	360 мм
Присоединение	Фланцевое с помощью винтов М4
Диаметр поплавка	19 мм
Длина погружной части	45 мм
Погрешность длины погружной части	±10%
Габаритные размеры	51×42×31 мм
Вес	14 г

ПДУ-Н521-45
Миниатюрный поплавковый выключатель

Малые габаритные размеры
Установка в емкость изнутри
Контакт геркона может быть замыкающим или размыкающим в зависимости от способа установки датчика

Технические характеристики:

Параметр	Значение
Рабочее положение	Вертикальное
Крепление	Вертикальное
Количество уровней	1
Материал корпуса	Нейлон
Рабочая температура	−10...+70°С
Максимальное рабочее давление	0,5 МПа
Максимальная коммутируемая мощность	50 Вт
Максимальный коммутируемый ток	≅0,5 А (при ≅24 В)
Максимальное коммутируемое напряжение	≅220 В
Длина проводов	350 мм
Присоединение	G½"
Диаметр поплавка	27 мм
Длина погружной части	45 мм
Погрешность длины погружной части	±10%
Габаритные размеры	∅ 27×66 мм
Вес	20 г

ПДУ-Н511-26
Миниатюрный поплавковый выключатель

Предназначен для регулирования уровня жидкости в резервуаре, защиты насоса от сухого хода, автоматизации процесса наполнения/осушения резервуара.

Технические характеристики:

Параметр	Значение
Рабочее положение	Вертикальное
Крепление	Вертикальное
Количество уровней	1
Материал корпуса	Нейлон
Рабочая температура	−10...+70°С
Максимальное рабочее давление	0,5 МПа
Максимальная коммутируемая мощность	50 Вт
Максимальный коммутируемый ток	≅0,5 А (при ≅24 В)
Максимальное коммутируемое напряжение	≅220 В
Длина проводов	315 мм
Присоединение	М8
Диаметр поплавка	18 мм
Длина погружной части	26 мм
Погрешность длины погружной части	±10%
Габаритные размеры	∅ 18×37 мм
Вес	7 г

ПДУ-Н551-37
Миниатюрный поплавковый выключатель

Предназначен для контроля уровня жидкостей в резервуарах. Используется с жидкостями, неагрессивными к материалу датчиков (нейлону), в различных сферах промышленности, строительства, производства.

Особенности:

Малые габаритные размеры, установка в емкость изнутри
Контакт геркона может быть замыкающим или размыкающим в зависимости от способа установки датчика

Технические характеристики:

Параметр	Значение
Рабочее положение	Вертикальное
Крепление	Вертикальное
Количество уровней	1
Материал корпуса	Нейлон
Рабочая температура	−10...+70°С
Максимальное рабочее давление	0,5 МПа
Максимальная коммутируемая мощность	50 Вт
Максимальный коммутируемый ток	≅0,5 А (при ≅24 В)
Максимальное коммутируемое напряжение	≅220 В
Длина проводов	300 мм
Присоединение	М8×1,25
Диаметр поплавка	19 мм
Длина погружной части	37 мм
Погрешность длины погружной части	±10%
Габаритные размеры	∅ 19×48 мм
Вес	8 г

ПДУ-Н561-37
Миниатюрный поплавковый выключатель

Малые габаритные размеры, установка в емкость изнутри
Логика срабатывания геркона (замыкание или размыкание) меняется при переворачивании поплавка

Технические характеристики:

Параметр	Значение
Рабочее положение	Вертикальное
Крепление	Вертикальное
Количество уровней	1
Материал корпуса	Нейлон
Рабочая температура	−10...+70°С
Максимальное рабочее давление	0,5 МПа
Максимальная коммутируемая мощность	50 Вт
Максимальный коммутируемый ток	≅0,5 А (при ≅24 В)
Максимальное коммутируемое напряжение	≅220 В
Длина проводов	350 мм
Присоединение	М8×1,25
Диаметр поплавка	24 мм
Длина погружной части	37 мм
Погрешность длины погружной части	±10%
Габаритные размеры	∅ 24×50 мм
Вес	10 г

ПДУ-В231-107
Миниатюрный поплавковый выключатель

В зависимости от способа установки датчика выходной контакт замыкается или размыкается при понижении уровня жидкости
Горизонтальное монтажное положение
Малые габариты
Широкий температурный диапазон
Устойчивость к агрессивным средам

Технические характеристики:

Параметр	Значение
Рабочее положение	Горизонтальное
Материал корпуса	Нержавеющая сталь
Рабочая температура	−30…+110°С
Максимальное рабочее давление	1 МПа
Максимальная коммутируемая мощность	50 Вт
Максимальный коммутируемый ток	≅0,5
Максимальное коммутируемое напряжение	≅220 В
Длина проводов	390 мм
Присоединение	G½" или K½"
Диаметр поплавка	17 мм
Длина погружной части	107 мм
Габаритные размеры	∅ 25×113 мм
Вес	73 г

ПДУ-Н231-97
Миниатюрный поплавковый датчик уровня

В зависимости от способа установки датчика выходной контакт замыкается или размыкается при понижении уровня жидкости
Горизонтальное монтажное положение
Малые габариты
Широкий температурный диапазон
Устойчивость к агрессивным средам

Технические характеристики:

Параметр	Значение
Рабочее положение	Горизонтальное
Материал корпуса	Нержавеющая сталь
Рабочая температура	−30…+110°С
Максимальное рабочее давление	1 МПа
Максимальная коммутируемая мощность	50 Вт
Максимальный коммутируемый ток	≅0,5
Максимальное коммутируемое напряжение	≅220 В
Длина проводов	390 мм
Присоединение	М10×1
Диаметр поплавка	17 мм
Длина погружной части	97 мм
Габаритные размеры	∅ 17×113 мм
Вес	69 г

ПДУ-В251-110
Миниатюрный поплавковый выключатель

В зависимости от способа установки датчика выходной контакт замыкается или размыкается при понижении уровня жидкости
Горизонтальное монтажное положение
Малые габариты
Широкий температурный диапазон
Устойчивость к агрессивным средам
Разъем DIN 43650: степень защиты IP65, подключение проводов любой длины

Технические характеристики:

Параметр	Значение
Рабочее положение	Горизонтальное
Материал корпуса	Нержавеющая сталь
Рабочая температура	−30…+110°С
Максимальное рабочее давление	1 МПа
Максимальная коммутируемая мощность	50 Вт
Максимальный коммутируемый ток	≅0,5
Максимальное коммутируемое напряжение	≅220 В
Длина проводов	Коннектор
Присоединение	G½"
Диаметр поплавка	17 мм
Длина погружной части	110 мм
Габаритные размеры	40×22×150 мм
Вес	84 г

ПДУ-В241-50
Миниатюрный поплавковый выключатель

В зависимости от способа установки датчика выходной контакт замыкается или размыкается при понижении уровня жидкости
Горизонтальное монтажное положение
Малые габариты
Широкий температурный диапазон
Устойчивость к агрессивным средам

Технические характеристики:

Параметр	Значение
Рабочее положение	Горизонтальное
Материал корпуса	Нержавеющая сталь
Рабочая температура	−30…+110°С
Максимальное рабочее давление	1 МПа
Максимальная коммутируемая мощность	50 Вт
Максимальный коммутируемый ток	≅0,5
Максимальное коммутируемое напряжение	≅220 В
Длина проводов	390 мм
Присоединение	G½"
Диаметр поплавка	17 мм
Длина погружной части	49 мм
Габаритные размеры	∅ 25×55 мм
Вес	53 г

ПДУ-Ф161-1246
Поплавковый датчик уровня

Работа с агрессивными и вязкими жидкостями
Замыкающий или размыкающий контакт
Вертикальное рабочее положение
Фланцевое присоединение

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, агрессивные и вязкие жидкости
Максимальная коммутируемая мощность	220 ВА, 150 Вт
Максимальное коммутируемое напряжение	~220 В, ="100 В
Максимальный коммутируемый ток	≅2 А (при ≅24 В)
Максимальное рабочее давление	1,6 МПа
Рабочее положение	Вертикальное
Рабочая температура	0…+150°С
Материал корпуса	Нержавеющая сталь
Диаметр поплавка	125 мм
Длина погружной части	1246 мм
Присоединение	Фланцевое F3"
Габаритные размеры	1380×200×125 мм
Вес	1450 г

ПДУ-Ш
Поплавковый датчик уровня

Предназначен для контроля уровня жидкости в водяных башнях, бассейнах и других резервуарах.

Особенности:

Устойчивость к пене и пузырьковым жидкостям

Технические характеристики:

Параметр	Значение
Параметр	ПДУ-Ш102-1000	ПДУ-Ш104-1000	ПДУ-Ш106-1500	ПДУ-Ш108-2000
Количество уровней	2	4	6	8
Рабочая среда	Вода, агрессивные и вязкие жидкости
Максимальная коммутируемая мощность	50 Вт
Максимальный коммутируемый ток	≅0,5 А (0,2 при 220 В)
Максимальное коммутируемое напряжение	≅220 В
Максимальное рабочее давление	0,6 МПа
Температура рабочей среды	−40…+100°С
Присоединение	Гермоввод PG11
Рабочее положение	Вертикальное
Материал погружной части	Нержавеющая сталь
Материал коммутационной головки	Силумин
Размеры поплавка	∅ 45×55 мм
Длина поплавковой части	1000 мм		1500 мм	2000 мм
Габаритные размеры	1075×120×90 мм		1575×120×90 мм	2075×120×90 мм
Вес	584 г		740 г	896 г

ПДУ-Ф251-226
Поплавковый датчик уровня

Работа с агрессивными и вязкими жидкостями
Замыкающий или размыкающий контакт
Контроль уровня жидкости
Фланцевое присоединение

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, агрессивные и вязкие жидкости
Максимальная коммутируемая мощность	220 ВА, 150 Вт
Максимальное коммутируемое напряжение	~220 В, ="100 В
Максимальный коммутируемый ток	≅2 А (при ≅24 В)
Максимальное давление	1,6 МПа
Рабочее положение	Горизонтальное
Рабочая температура	0...+150°С
Материал корпуса	Нержавеющая сталь
Диаметр поплавка	72 мм
Длина погружной части	226 мм
Присоединение	Фланцевое F3"
Габаритные размеры	∅ 120×360 мм
Вес	1265 г

Груз для ПДУ-П501

Груз для поплавкового датчика уровня ПДУ-П501.

Установка груза:

Снимите пластиковое кольцо с груза перед установкой и наденьте его на кабель выключателя
Вставьте кабель конической стороной в груз и зафиксируйте его

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода и другие неагрессивные жидкости
Габаритные размеры	⌀50×57 мм

Поплавок запасной

Поплавок для сигнализаторов уровня.

Технические характеристики:

Параметр	Значение
Размер поплавка	∅ 26×28 мм
Отверстие	∅ 9 мм
Материал	Нержавеющая сталь

Поплавок для сред с пониженной плотностью

Поплавок для сред с пониженной плотностью.

Технические характеристики:

Параметр	Значение
Размер поплавка	∅ 38×26 мм
Отверстие	∅ 9,5 мм
Материал	Нержавеющая сталь

Технические характеристики

Сигнализаторы уровня

ПДУ Поплавковые датчики уровня жидкости

Преимущества поплавковых датчиков:
