РОС301-И, РОС301-СКБ-И Электронные регуляторы-сигнализаторы уровня

Раздел:

Сигнализаторы уровня

• Информация
• Документация
• Смотрите также

•

  ТУ 4218-037-42334258-01-2010 - Р0С 301, РОС 301СКБ

  Взрывозащищенный датчик-реле уровня РОС 301СКБ-А-И предназначен для поставок на объекты атомной энергетики (ОАЭ), класс безопасности 2, 3 или 4 по НП-001-15.

  Технические характеристики:

  • Рабочее избыточное давление: до 2,5 МПа.
  • Длина погружаемой части датчика:
    • для стержневого исполнения – от 0,1 до 2,0 м (согласно заказу);
    • для тросового исполнения – от 0,1 до 20 м (согласно заказу, с шагом 0,5 м).
  • Предельная температура контролируемой среды: 200 ºС, для отдельных исполнений 250 ºС.
  • Напряжение питания: 220 В, 50 Гц.
  • Потребляемая от сети мощность: не более 7 В•А.
  • Электрическая нагрузка на контакты реле:
    • переменного тока при напряжении до 250 В, частоте 50 (60) Гц – до 2,5 А;
    • постоянного тока при напряжении до 30 В – до 2,5 А.
  • Гарантийный срок эксплуатации – 24 месяца со дня ввода прибора в эксплуатацию, но не более 48 месяцев со дня изготовления.

  Принцип действия основан на преобразовании изменения электрического сопротивления между электродом датчика и стенкой металлического резервуара или дополнительным электродом в электрический релейный сигнал.

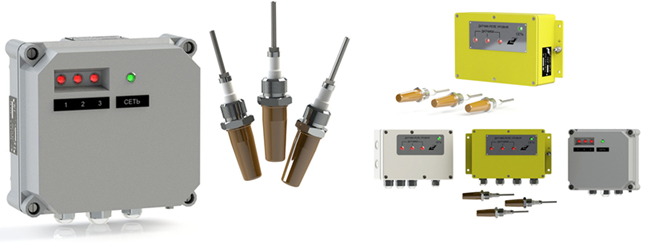

  Состав изделия: от одного до трех датчиков, преобразователь передающий (ППР), заземляющие датчики (по заказу).

  Климатическое исполнение:

  • датчик — УХЛ2 или Т2, или ОМ2, (от минус 50 до плюс 70 ºС);
  • преобразователь передающий — УХЛ3 или Т3, или ОМ3, (от минус 50 до плюс 60 ºС); УХЛ4 или Т4, или ОМ4 (от плюс 1 до плюс 45 ºС).

  Взрывозащита отвечает требованиям ГОСТ 31610.0-2014 (IEC 60079-0:2011), ГОСТ 31610.11-2014 (IEC 60079-11:2011):

  • датчик — уровень взрывозащиты «особовзрывобезопасный», вид взрывозащиты «искробезопасная электрическая цепь «ia» (маркировка 0Ex ia IIВ T3 Ga Х); может устанавливаться во взрывоопасных зонах помещений и наружных установок;
  • преобразователь передающий имеет выходные искробезопасные цепи уровня «ia» (маркировка [Ex ia Ga] IIВ ), предназначен для установки вне взрывоопасных зон помещений и наружных установок.

  Пылевлагозащита:

  • датчик – IP65;
  • преобразователь передающий– IP54.

  Пример записи при заказе прибора РОС-301СКБ взрывозащищенного исполнения, климатического исполнения УХЛ3 с датчиками исполнения 1 и длинами погружаемых частей 0,1; 0,1; 0,6 м с сальниковыми вводами:
  РОС-301СКБ- И-УХЛ3-1-0,1/0,1/0,6 ТУ 4218-037-42334258-01-2010
