ЭРСУ-6М Электронный регулятор-сигнализатор уровня

Раздел:

Сигнализаторы уровня

• Информация
• Документация
• Смотрите также

•

  ОКП 4218
  ТУ 4218-036-42334258-2006

  Отличается от прибора РОС-301, ЭРСУ-ЗР количеством контролируемых точек и верхним значением сопротивления срабатывания до 4ООкОм, регулируемым диапазоном срабатывания:

  • диапазон №1 от 0 до 30 кОм
  • диапазон №2 от 0 до 100 кОм
  • диапазон №3 от 0 до 400 кОм

  Применение расширенного диапазона электропроводности позволяет использовать ЭРСУ-6М для контроля различных по электропроводности жидкостей: дистиллированной, водопроводной, загрязненной воды, молоком, спиртом и пищевыми продуктами обладающих высоким сопротивлением.

  Габаритные и установочные размеры полностью совпадают с приборами ЭРСУ-ЗР, РОС-301.

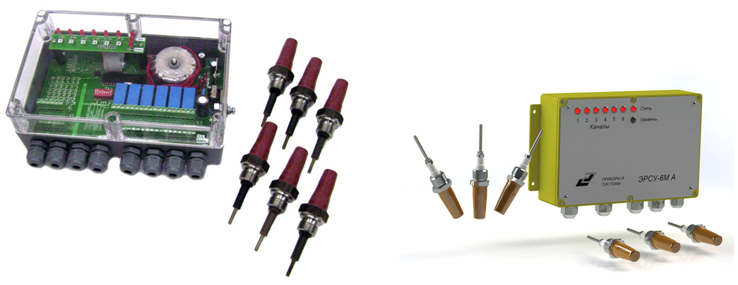

  Электронный регулятор сигнализатор уровня ЭРСУ-6М предназначен для контроля шести уровней электропроводных жидкостей по шести независимым каналам в одном или в различных резервуарах в стационарных и корабельных условиях вне взрывоопасных зон.

  В состав входят шесть датчиков и передающий преобразователь(ППР).

  В передающем преобразователе датчика-реле: с помощью элементов световой индикации обеспечивается контроль функционирования и достижения контролируемого уровня среды.

  Приборы исполнения для ОАЭ относятся к элементам нормальной эксплуатации и управляющих систем безопасности 3Н, 3НУ, 4Н по ПНАЭ Г-01-011-97.

  Приборы исполнения для ОАЭ по сейсмостойкости относятся к категории IIб по НП-031-01.

  Технические данные:

  • Условное обозначение прибора, конструктивное исполнение, длина погружаемой части датчика и параметры контролируемой среды указаны в таблице 1.
  • При необходимости потребитель может уменьшить, при поставляемой длине погружаемой части 0,6; 1,0...6,0 м, длину электрода датчика до требуемой по условиям эксплуатации.
  • Прибор обеспечивает, одновременно по всем каналам контроля, установку на значение сопротивления срабатывания согласно диапазонам 1.4 (табл. 1).
  • Прибор обеспечивает по каналам 5, 6 установку только «инверсного» релейного выхода, а по каналам 1, 2, 3, 4 установку прямого или инверсного релейного выхода.
  • Дифференциал срабатывания по каждому каналу контроля не превышает 30 % от значения установленного сопротивления срабатывания.
  • Параметры питания (номинальные значения):
    • Напряжение переменного тока 220 В +10%/-15%
    • Частота: (50 или 60)(±2Гц) (УХЛ, Т) и 50±5Гц (ОМ)
  • Потребляемая от сети мощность, ВА, не более12.
  • Электрическая нагрузка на контакты выходного реле приведена в таблице 2.
  • В ППР-6 прибора обеспечивается, одновременно по всем каналам контроля, установка задержки срабатывания (инерционность) на одно из следующих значений: 0,1; 0,3; 1,0; 3,0 с.

  Таблица 1

  Условное обозначение прибора	Конструктивное исполнение датчика	Длина погружаемой части датчика, L, м	Параметры контролируемой среды
  			Температура,0С, не более	Рабочее избыточное давление, МПа, не более	Удельная электрическая проводимость, см/м, не менее	Сопротивление срабатывания, кОм,
  ЭРСУ-6М-УХЛ3-6-1	стержневой, М20х1,5	0,1; 0,6	200	2.5	0,003 для диапазона 1; 0,0018 для диапазона 2; 0,00045 для диапазона 3; 0,00023 для диапазона 4;	3,0 для диапазона 1; 50,0 для диапазона 2; 200,0 для диапазона 3; 400,0 для диапазона 4;
  ЭРСУ-6М-УХЛ4-6-1
  ЭРСУ-6М-ОМ3-6-1
  ЭРСУ-6М-Т3-6-1
  ЭРСУ-6М-УХЛ3-6-1Т	тросовый, М20х1,5	1,0...6,0 с шагом 0,5
  ЭРСУ-6М-УХЛ4-6-1Т
  ЭРСУ-6М-ОМ3-6-1Т
  ЭРСУ-6М-Т3-6-1Т
  ЭРСУ-6М-УХЛ3-6-3	стержневой, М12х1,5	0,1; 0,6
  ЭРСУ-6М-УХЛ4-6-3
  ЭРСУ-6М-ОМ3-6-3
  ЭРСУ-6М-Т3-6-3
  ЭРСУ-6М-УХЛ3-6-3Т	тросовый, М12х1,5	1,0...6,0 с шагом 0,5
  ЭРСУ-6М-УХЛ4-6-3Т
  ЭРСУ-6М-ОМ3-6-3Т
  ЭРСУ-6М-Т3-6-3Т

  Таблица 2

  Допустимая нагрузка на контакты выходного реле, не более		Род тока	Вид нагрузки
  ток, А	напряжение, В
  2	250	переменный	индуктивная cosq>>0,75
  2	24	постоянный
  5	240	переменный	активная
  5	24	постоянный

  Пример записи при заказе:



  1. Обозначение прибора.
  2. Исполнение для ОАЭ.
  3. Климатическое исполнение.
  4. Количество датчиков.
  5. Исполнение датчика.
  6. Длины чувствительных элементов датчиков.
