КТР-121 Контроллеры для котельных

Раздел:

Линейка приборов с готовыми алгоритмами для блочно-модульных, стационарных, крышных водогрейных котельных с жидкотопливными или газовыми горелками со встроенным топочным автоматом.

Информация
Документация
Смотрите также

Алгоритмы КТР-121 разделены по функциональным задачам автоматизации котельной.
Линейка состоит из 3-х групп алгоритмов:

КТР-121.01.хх – для одного котла (котловые регуляторы).
КТР-121.02.хх – для каскада 2…4 котлов (каскадные контроллеры).
КТР-121.03.хх – для контуров отопления и ГВС (тепловые регуляторы).

Объединение в единую систему нескольких приборов КТР-121 позволяет получить решения для сложных схем котельных. Разнообразие комбинаций алгоритмов дает возможность оптимально подобрать набор автоматических средств управления для различных котельных.

Модельный ряд

Особенности/ Задача	Котловой контроллер	Каскадный контроллер			Регулятор контуров отопления и ГВС
Модель	КТР-121 01.10	КТР-121 02.20	КТР-121 02.40	КТР-121 02.41	КТР-121 03.10	КТР-121 03.20
Количество котлов	1	2	До 4*	До 4**	—	—
Расширенная сигнализация***	Модуль расширения	Модуль расширения	Модуль расширения	Модуль расширения	—	—
Количество тепловых контуров	—	—	—	—	1 ГВС на бойлер 2 Отопления	1 отопления/ ГВС с ТО+1 контур с ПРМ
Количество насосов	2	—	—	4	3	4
Контроль обратной воды	КЗР или насос байпаса	—	—	КЗР или насос байпаса	—	—
Погодозависимое регулирование	—	Котловой контур	Котловой контур	Котловой контур	Контур отопления	Контур отопления
	В продаже с октября 2018 г.	В продаже с августа 2018 г.			В продаже с марта 2019 г.

* – Управление котлами возможно при использовании модуля расширения ОВЕН ПРМ (приобретается отдельно).
** – Управление котлами осуществляется при использовании модификаций КТР-121.х.01.10.
*** – Расширенная сигнализация – контроль и сигнализация общекотельных аварий.

Основные задачи КТР-121

Регулирование температуры прямой воды в общем трубопроводе.
Управление каскадом до 4-х котлов.
Погодозависимое регулирование температуры воды.
Поддержание температуры в контурах отопления и ГВС.
Управление насосными группами.
Защита работы оборудования и сигнализация об аварии.
Ограничение доступа к настройкам паролем.
Диспетчеризация по RS-485.

Функциональные возможности и преимущества

Автоматическая смена ведущего котла по времени наработки.
Позволяет избежать эффекта тактования котла.
Защита от конденсата.
Управление горелками с использованием стандартных контактов Т1-Т2, Т6-Т7-Т8 (pin-to-pin).
Совместим с горелками мировых производителей: Weishaupt, CIB Unigas, Lamborghini, Rielo, Oilon, Baltur, EcoFlam, SAACKE и пр.
Ведение журнала аварийных событий с меткой времени.
Диагностика работы всех узлов системы.
Обеспечение работоспособности котельной при выходе из строя датчика температуры прямой воды.
Удаленное управление котельной через облачный сервис OwenCloud.

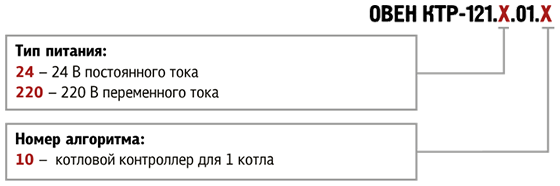

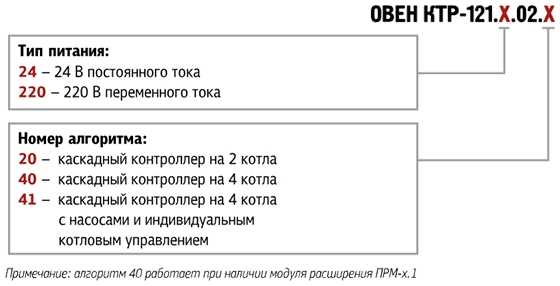

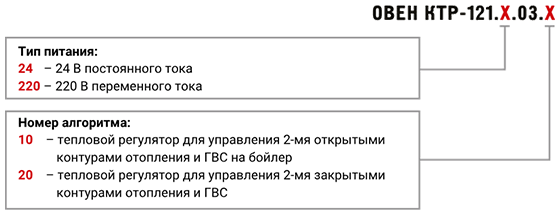

Обозначение при заказе:

Технические характеристики

Дополнительное оборудование
