КМГ Клапаны газовые с ручным взводом фланцевого исполнения DN 40 — DN 100 (алюминиевый корпус)

Раздел:

Клапаны КМГ «Теплотехника»

• Информация
• Документация
• Смотрите также

• Сертифицированы в соответствии с требованиями Технических Регламентов Таможенного Союза

  Клапаны с ручным взводом применяются, в основном, в качестве отсечных клапанов на вводных газопроводах систем газоснабжения и котельных.

  При отсутствии напряжения клапан закрыт. Открытое состояние поддерживается при наличии напряжения и взведенном штоке.

  При работе клапана с сигнализаторами загазованности, после того, как произошла утечка газа и/или недопустимое отклонение нормы СО, контакты реле сигнализатора размыкаются, клапан обесточивается и перекрывает подачу газа.

  • Герметичность затвора по классу А ГОСТ 9544-93
  • Быстро закрывающиеся (время менее 1 сек.)
  • С патрубками для присоединения приборов и импульсных газопроводов( G¼”) (по заказу)
  • Клапаны на давление 600 Кпа (6 Bar) снабжены двойным затвором, что облегчает открытие и делает ненужным наличие байпасного трубопровода.

  Варианты исполнения

  • Без индекса — Клапан газовый электромагнитный с ручным взводом для применения в качестве запорного органа.
  • С индексом «К» — Клапан газовый электромагнитный с ручным взводом для применения в качестве запорного органа с датчиком положения на основе концевого микропереключателя.

  Основные технические характеристики:

  Рабочая среда:	природный газ по ГОСТ 5542-2014, воздух по ГОСТ 17433-80
  Рабочее положение:	на горизонтальном или вертикальном трубопроводе с отклонением +/–15°
  Категория размещения и диапазон рабочих температур:	У3.1от –30°С до + 60°С (стандартно) У2 от –45°С до + 60°С (по заказу)
  Напряжение сети электропитания:	220 V+10% –15% 50 Гц
  Степень электрозащиты:	IP 54
  Время открытия и закрытия:	менее 1 с.

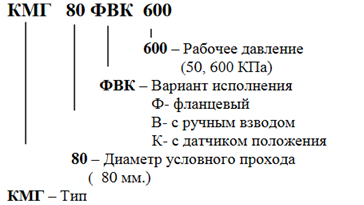

  Пример обозначения при заказе:

  Клапан газовый КМГ-80ФВК-600ТУ 3712-001-43569259-2000, где
