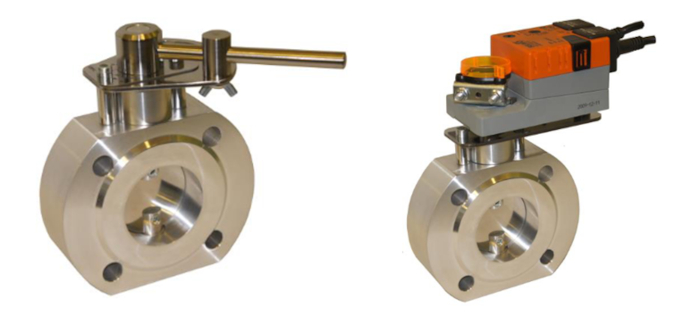

ЗГД Заслонки газовые дроссельные DN 40 — DN 150

Раздел:

Клапаны КМГ «Теплотехника»

• Информация
• Документация
• Смотрите также

•

  Используются в системах газоснабжения, газогорелочных устройствах и на аналогичном оборудовании для плавного или ступенчатого регулирования расхода в процессах сжигания газа.

  ВНИМАНИЕ!
  Заслонки являются устройствами ненулевой отсечки и не могут использоваться как запорные органы.

  Основные технические характеристики:

  Рабочая среда:	природный газ по ГОСТ 5542-2014, воздух по ГОСТ 17433-80
  Рабочее положение:	на горизонтальном или вертикальном трубопроводе с отклонением +/–15°
  Категория размещения и диапазон рабочих температур:	У3.1 от –30°С до + 60°С (стандартно) У2 от –45°С до + 60°С (по заказу)
  Напряжение сети электропитания:	220 V+10% –15% 50 Гц, 24 В=
  Степень электрозащиты:	IP 54
  Угол поворота:	0-90 градусов.

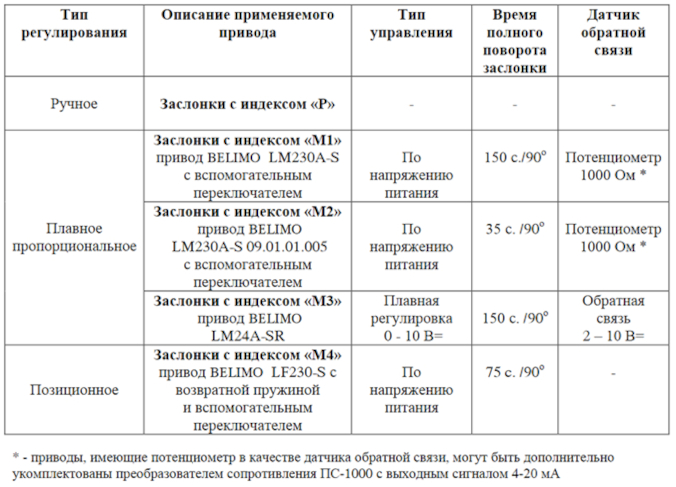

  Режимы работы и применяемые приводы:
