КТР-121 Контроллер для автоматического управления котельной

Раздел:

КТР-121 – это контроллер с готовыми алгоритмами для автоматизации котельной.

Информация
Документация
Смотрите также

Подходит для установки в блочно-модульных, стационарных, крышных водогрейных котельных, а также котельных с котлами наружного размещения и котельных с пристроенным ИТП. Управление горелкой осуществляется через встроенный менеджер горения. Контроллер управляет модулируемыми, одноступенчатыми, двухступенчатыми и трехступенчатыми горелками. По типу топлива поддерживаются газовые, жидкотопливные, комбинированные и электрические горелки.

Задачи автоматизации

Алгоритмы КТР-121 разделены по задачам автоматизации котельной. Линейка состоит из трех групп алгоритмов:

КТР-121.01 — автоматика котла.
КТР-121.02 — автоматика котельной.
КТР-121.03 — автоматика отопления и ГВС.

Объединяя различные алгоритмы КТР-121 в единую систему, можно получить решение для сложных схем котельных. Комбинации алгоритмов позволяют подобрать оптимальный набор автоматики для котельной.

Преимущества:

Универсальность
Безопасность
Погодозависимость
Экономичность
Сертификация
Диспетчеризация
Взаимозаменяемость

Функциональные возможности:

Функционал	Алгоритмы КТР-121
Функционал	01.10	02.22	02.20	02.40	02.23	02.41	02.43	03.10	03.20
Управление горелкой	+	до 2-х	до 2-х	до 4-х	до 2-х	-	-	-	-
Управление каскадом котлов	-	до 2-х	до 2-х	до 4-х	до 2-х	до 4-х	до 4-х	-	-
Поддержание температуры за котлом	+	+	-	-	-	-	-	-	-
Поддержание температуры каскада	-	+	+	+	+	+	+	-	-
Управление насосами котла	+	+	-	-	-	-	-	-	-
Управление насосами каскада	-	+	-	-	-	+	+	-	-
Управление насосами потребителей	-	-	-	-	+	-	+	+	+
Управление подпиткой	-	-	-	-	+	+	+	-	+
Управление отсечным клапаном	+	+	-	-	-	-	-	-	-
Регулирование обратки котла	+	-	-	-	-	-	-	-	-
Регулирование обратки каскада	-	-	-	-	-	+	-	-	-
Погодозависимое регулирование	-	+	+	+	+	+	+	+	+
Баланс мощности котлов	-	+	-	-	-	+	+	-	-
Контроль протока через котел	+	+	-	-	-	-	-	-	-
Контроль разрежения в топке котла	+	+	-	-	-	-	-	-	-
Контроль давления теплоносителя	+	-	+	+	-	+	-	+	+
Контроль общекотельных аварий	+	-	+	+	-	+	-	-	-
Статистика наработки узлов управления	+	-	+	+	-	+	-	+	+
Управление прямым контуром потребителя	-	-	-	-	до 2-х	-	до 2-х	до 3-х	-
Управление смесительным контуром потребителя	-	-	-	-	до 2-х	-	до 2-х	до 2-х	до 2-х
Режимы экономии у потребителей	-	-	-	-	-	-	-	+	+
Работа совместно с тепловым контроллером	-	до 2-х	до 2-х	до 2-х	-	до 2-х	-	-	-

Котловые регуляторы

Управление ступенчатыми и модулируемыми горелками

Гибкая логика контроллера позволяет пользователю задать в настройках КТР-121 тип управляемой горелки котла: модулируемая либо одно-, двух-, трехступенчатая.

Регулирование температуры подающего теплоносителя

Контроллер поддерживает заданную пользователем температуру теплоносителя на выходе котла, изменяя мощность горелки в соответствии с настройками регулирования.

Поддержание температуры обратного теплоносителя

Для избежания образования конденсата на поверхности теплообменника котла, КТР-121 поддерживает заданное значение температуры теплоносителя на входе в котел, управляя КЗР или НРЦ.

Управление группой насосов циркуляции котла

Для осуществления циркуляции теплоносителя через котел, КТР-121 управляет группой насосов циркуляции котла с ротацией, контролем их аварий и вводом резерва.

Контроль давления теплоносителя

Для защиты гидравлики котла от аварийных событий, прибор контролирует давление теплоносителя по верхнему и нижнему уровню.

Контроль давления топки котла

КТР-121 контролирует давление топки котла или давление теплоносителя по дискретному сигналу от реле давления, для предотвращения аварийных событий.

Контроль протока через котел

Для осуществления штатного циркулирования теплоносителя через котел, КТР-121 контролирует сигнал с датчика протока. При нарушении циркуляции котел будет немедленно остановлен до устранения причины аварии.

Контроль аварий горелки

Прибор контролирует работу горелки по дискретному сигналу S3. При фиксировании сигнала аварии КТР-121 отключает горелку и активирует аварийный выход. Авария сбрасывается вручную после устранения причины.

Прогрев холодного котла

Для предотвращения дестабилизации системы, перед запуском холодного котла происходит предварительный его прогрев на минимальной мощности по времени или температуре.

Безопасный розжиг горелки

Во время розжига горелки КТР-121 контролирует сигнал подтверждения розжига – В4. При отсутствии сигнала после окончания времени розжига фиксируется авария горелки, активируется аварийный выход.

Удаленное управление котлом

В контроллере открытая карта регистров для управления и его настройки через ПК или телефон в OwenCloud, SCADA-системах и OPC-серверах.

Каскадные регуляторы

Управление каскадом котлов от 2-х до 4-х

Контроллер управляет каскадом от 2-х до 4-х котлов, с ротацией, контролем их аварий и вводом резерва. По температуре теплоносителя в общем подающем трубопроводе КТР-121 определяет необходимое число включенных в работу котлов.

Поддержание температуры обратного теплоносителя в общем трубопроводе

Для защиты от снижения температуры обратного теплоносителя ниже уставки контроллер управляет насосом рециркуляции (НРЦ) или КЗР по показаниям датчика обратки в общем коллекторе.

Погодозависимое регулирование по графику уставки

С целью снижения расходов на топливо и эксплуатационные затраты, увеличения ресурса котлов – КТР-121 корректирует уставку в общем трубопроводе по уличной температуре.

Автоматическая ротация котлов и ввод резерва

Для увеличения ресурса котлов и равномерного распределения наработки контроллер производит смену ведущего котла по заданному времени и вводит в работу резерв при аварии основного.

Контроль аварий котлов

КТР-121 контролирует аварии котлов по дискретным сигналам или через подключенные по сети RS-485 котловые регуляторы для сохранения работоспособности системы.

Контроль общекотельных аварий

Контроллер с помощью модуля расширения ПРМ-1 контролирует общекотельные аварии: Пожар, Загазованность, Давление газа, Взлом – и производит их архивирование.

Контроль давления теплоносителя в общем трубопроводе

По показаниям аналогового датчика давления КТР-121 осуществляет контроль давления в общем трубопроводе по верхнему и нижнему уровню.

Управление группой насосов циркуляции

Для осуществления циркуляции теплоносителя через все котлы прибор управляет группой циркуляционных насосов в общем трубопроводе с ротацией, контролем их аварий и вводом резерва.

Управление подпиткой системы

По показаниям аналогового датчика или прессостата КТР-121 поддерживает давление в системе, управляя двумя насосами и клапаном подпитки.

Отсечение потока через неработающий котел

Для предотвращения разноса системы при запуске холодного котла и экономии топлива контроллер отсекает проток теплоносителя через неработающий котел.

Тепловые регуляторы

Управление зависимыми и независимыми системами

КТР-121 управляет зависимыми системами с ГВС на бойлер, подключенными через гидрострелку или независимыми через теплообменник.

Погодозависимое регулирование по графику отопления

Для поддержания комфортной температуры в помещении в разное время года контроллер производит коррекцию уставки контура отопления по значению температуры на улице.

Управление подпиткой контуров

Для поддержания давления контура в независимой системе прибор управляет системой подпитки с двумя насосами и клапаном, с ротацией, контролем аварий и вводом резерва.

Контроль давления теплоносителя в контурах

По показаниям аналогового датчика давления КТР-121 контролирует давление в каждом контуре независимой системы по верхнему и нижнему уровню.

Управление циркуляционными насосами

Для осуществления непрерывной циркуляции теплоносителя в контуре прибор управляет группой из двух циркуляционных насосов с ротацией, контролем их аварий и вводом резерва.

Режимы экономии

В ночное, дневное время и выходные дни пользователь может настроить режимы экономии, которые позволяют менять уставку регулирования по заданной программе.

Автоматическая смена сезонов

Для перевода контура в летний или зимний режим по уставке КТР-121 использует алгоритм вычисления среднесуточной температуры. Переход также возможен по кнопке.

Управлением многоконтурными системами

Для автоматизации более 2-х контуров потребителей два тепловых контроллера можно объединить в одну сеть по RS-485. Доступно управление не более, чем пятью контурами.

Приоритизация нагрева контура ГВС

При невозможности достижения уставки ГВС заданное время контроллер может отдать приоритет нагрева контуру ГВС, снизив процент открытия КЗР контуров отопления.

Совместная работа с каскадным регулятором

Тепловой контроллер работает в одной сети RS-485 с каскадным для обмена информацией о состоянии аварий, наружной температуре, повышении уставки котельной при большом теплопотреблении.

Технические характеристики:

Параметр	Значение
Параметр	КТР-121.220	КТР-121.24
Диапазон напряжения питания, В	94…264 (номинальное 120…230 В при частоте 47…63 Гц)	19…30 (номинальное 24 В)
Гальваническая развязка	Есть
Потребляемая мощность, не более	17 ВА	10 Вт
Встроенный источник питания	Есть	-
Выходное напряжение встроенного источника питания постоянного тока, В	24±3	-
Сетевые возможности
Интерфейс связи	RS-485
Протокол связи	Modbus-RTU, Modbus-ASCII
Режим работы	Master/Slave
Скорость передачи данных, бит/сек	9600, 14400, 19200, 38400, 57600, 115200
Конструкция
Тип корпуса	Для крепления на DIN-рейку (35мм)
Габаритные размеры, мм	123×90×58
Степень защиты корпуса по ГОСТ 14254-96	IP20
Средний срок службы, лет	8
Номинальное напряжение питания, В	230 (переменный ток)	24 (постоянный ток)
Максимально допустимое напряжение питания, В	264 (переменный ток)	30 (постоянный ток)
Тип подключаемого датчика	Механические коммутационные устройства (реле, контакты кнопок и выключателей)
Гальваническая развязка	Групповая, по 4 входа (1–4 и 5–8)
Электрическая прочность изоляции,В	1780между группами входов
Электрическая прочность изоляции,В	2830между другими цепями контроллера
Аналоговые входы
Количество	4
Тип датчика	• Pt1000/Pt100: α = 0,00385 1/°С (-200...+850 °C) • 100M: α = 0,00426 1/°С (-180...+200 °C) • 4...20 мА NTC10k: R25=10000(B25/100=3950(-20...+125 °C))
Предел основной приведенной погрешности, %	± 1
Гальваническая развязка	Отсутствует
Дискретные выходы
Количество выходных устройств	8
Тип выходного устройства	Дискретный, релейные (нормально-разомкнутые контакты)
Гальваническая развязка	Индивидуальная
Коммутируемое напряжение в нагрузке, В, не более:
— для цепи постоянного тока	30 (резистивная нагрузка)
— для цепи переменного тока	250 (резистивная нагрузка)
Допустимый ток нагрузки, не более	5 А	3 А
Допустимый ток нагрузки, мА, не менее	10 (при 5 В постоянного тока)
Механический ресурс реле, циклов, не менее	10 000 000

Модификации:

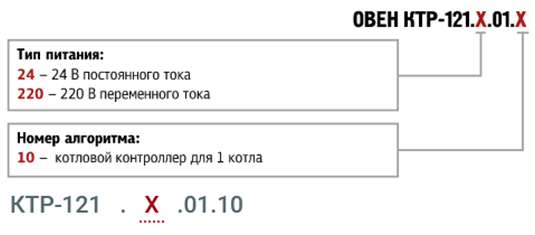

Обозначение при заказе КТР-121.01

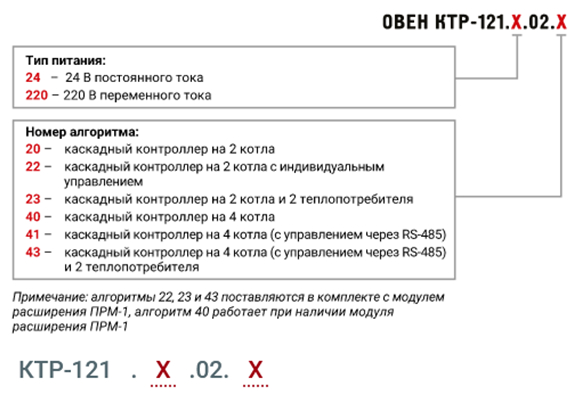

Обозначение при заказе КТР-121.02

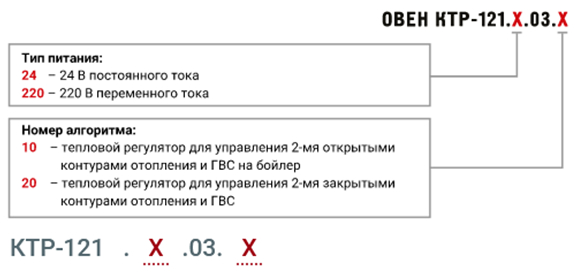

Обозначение при заказе КТР-121.03
