ТРМ1032М Контроллер для многоконтурных систем отопления и ГВС

Раздел:

ТРМ1032М — контроллер с готовыми алгоритмами для регулирования температуры в системах отопления и ГВС.

Информация
Документация
Смотрите также

Предназначен для применения в индивидуальных и центральных тепловых пунктах (ИТП и ЦТП) и котельных. Поддерживает управление от 1 до 15 контуров потребителей в зависимых и независимых системах. Контроллер отопления и ГВС регулирует температуру по заданной уставке или отопительному графику, управляет запорно-регулирующим клапаном (КЗР), циркуляционными насосами, поддерживает давление в системе отопления, управляя контурами подпитки, защищает обратный теплоноситель от превышения температуры.

Преимущества:

Универсальность
ТРМ1032М — специализированный контроллер с готовыми алгоритмами для поддержания температуры в системах отопления и ГВС. Подходит для применения в ИТП, котельных и ЦТП.
Простота
Благодаря встроенному алгоритму, готовой документации, русскоязычному меню, интуитивно понятному интерфейсу и возможности настройки через ПК, прибор вводится в эксплуатацию в течении часа.
Безопасность
ТРМ1032М своевременно предупреждает оператора о неполадках в работе системы и в критической ситуации останавливает управление исполнительными механизмами.
Погодозависимость
Для поддержания комфортного микроклимата в помещениях ТРМ1032М использует погодозависимое регулирование температуры отопительных контуров.
Экономичность
В режимах экономии прибор ориентируется на работу по оптимальной уставке в дневное или ночное время, а также в выходные дни, снижая расходы на тепловую энергию в периоды низкого водоразбора.
Диспетчеризация
Интерфейс RS-485 и открытая карта регистров делают возможным включение ТРМ1032М в систему удаленной диспетчеризации OwenCloud, SCADA, OPC и др. Или для визуализации на панели оператора.

Функциональные возможности:

График уставки
Защита обратки
Тип систем
Циркуляция
Экономия
Подпитка

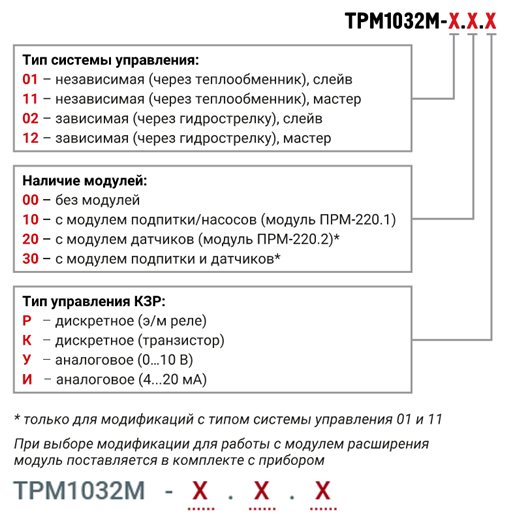

Модификации:

Дополнительные возможности:

Диспетчеризация контроллера для отопления
Конфигурирование с ПК контроллера для отопления
Визуализация и индикация контроллера для отопления
Многоконтурные системы
Модульная система управления

Технические характеристики контроллера для отопления:

Общие сведения
Напряжение питания	90…264 В, номинальное 230 В
Часы реального времени	Есть
Модули расширения ПРМ	Да, до 2-х
Встроенный источник питания 24В	Есть
Дискретные входы
Количество	8
Подключаемые устройства	Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.)
Номинальное напряжение питания	230 В
Гальваническая развязка	Групповая по 4 входа (1-4, 5-8)
Аналоговые входы
Количество	4
Тип измеряемых сигналов	4…20 мА, 0…4 кОм
Период обновления значений всех каналов	10 мс
Дискретные выходы
Количество	8
Тип выходов	Релейные (нормально-разомкнутые)
Допустимая нагрузка	• 5А при напряжении не более 250 В перем. тока, cos φ > 0,95 • 3 А при напряжении не более 30В пост. тока
Гальваническая развязка	Групповая, по 2 выхода
Аналоговые выходы
Количество	2 (модификации)
Тип выходов	4...20 мА (И) или 0...10 В (У) – выбирается при заказе
Гальваническая развязка	Выход 4…20 мА (И): индивидуальная 2830 В Выход 0…10 В (У): групповая 2830 В
Интерфейсы
Количество	2
Интерфейс	RS-485
Протокол	Modbus RTU/ASCII
Режим работы	Master/Slave
Индикация и управление
Тип дисплея	Текстовый монохромный ЖКИ с подсветкой, 2×16 символов
Язык	Русский
Количество механических кнопок	6
