ТРМ33 Контроллер для вентиляции

Раздел:

Прибор ОВЕН ТРМ33 предназначен для регулирования температуры воздуха в помещениях, оборудованных системой приточной вентиляции с водяным калорифером.

Информация
Документация
Смотрите также

Назначение

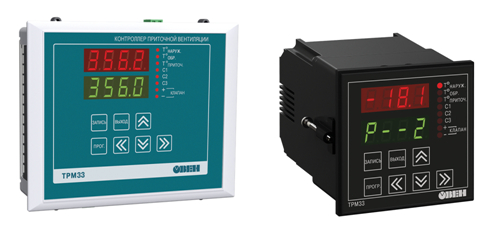

ТРМ33 выпускается в щитовом корпусе типа Щ4 и типа Щ7, степень защиты со стороны лицевой панели IP54.

Функциональные возможности терморегулятора ОВЕН ТРМ33

Поддержание заданной температуры приточного воздуха по ПИД-закону
Управление приточным вентилятором, жалюзи и КЗР, подающим теплоноситель в калорифер
Работа в различных режимах:
- прогрев калорифера при запуске системы;
- защита системы от превышения температуры обратной воды;
- защита водяного калорифера от замерзания;
- дежурный режим с выключенным вентилятором и закрытыми жалюзи;
- автоматический переход в летний режим.
Регистрация данных на ПК по интерфейсу RS-485 (по заказу).

Бесплатно: OPC-сервер, драйвер для работы со SCADA-системой TRACE MODE; библиотеки WIN DLL.

Сравнение ТРМ33 с контроллером ТРМ1033

Критерий	ТРМ33	ТРМ1033
По типу системы
Приточные системы	да	да
Приточно-вытяжные системы	нет	да
Системы с рециркуляцией	нет	да (управление клапанами 0…10 В)
Системы с рекуператором	нет	да (управление 0…10 В): гликолевый, пластинчатый, роторный
Системы с увлажнителем	нет	да (дискретное управление)
Системы с резервным вентилятором	нет	да
Системы с водяным калорифером	да	да
Системы с электрическим калорифером	нет	да (до 3-х ступеней: 1-я – аналоговая, 2-я и 3-я – дискретные)
Системы с фреоновым охладителем	нет	да (дискретное управление)
По функционалу
Корректировка температуры приточного воздуха по температуре в помещении	нет	да
Корректировка температуры приточного воздуха по температуре обратки	нет	да
Управление воздушной заслонкой	дискретное	дискретное/аналоговое в системах с рециркуляцией
Обогрев воздушной заслонки	нет	да
Управление клапаном	дискретное	дискретное/0…10 В
Контроль засоренности фильтра	нет	да
Журнал аварий	нет	да
Ручное управление	нет	да
Управление по интерфейсу	нет	да
Работа по расписанию	нет	да

Технические характеристики

Наименование характеристики	Значение
Напряжение питания	от 130 до 242 В (номинальное значение 220 В)
Потребляемая мощность	не более 6 ВА
Диапазон контроля температуры	-50... + 199,9°С
Тип входных ТС	ТСМ, ТСП
Количество каналов контроля температуры	3
Количество дискретных входов	3
Время цикла опроса датчиков	не более 6 с
Количество выходных реле	4
Максимальный ток, коммутируемый контактами реле	1 А при напряжении 220 В 50Гц (cos j > 0,4)
Адаптеры, используемые для подключения прибора к RS-232 порту ПК	АС3М для приборов ТРМ33.Х.ХХ.RS
Адаптер, используемый для подключения прибора к USB порту ПК	АС4 (для приборов ТРМ33-Х.ХХ.RS)
Габаритные размеры
Щ4, щитовой	96×96×145 мм; IP54
Щ7, щитовой	144×169×50,5 мм; IP54

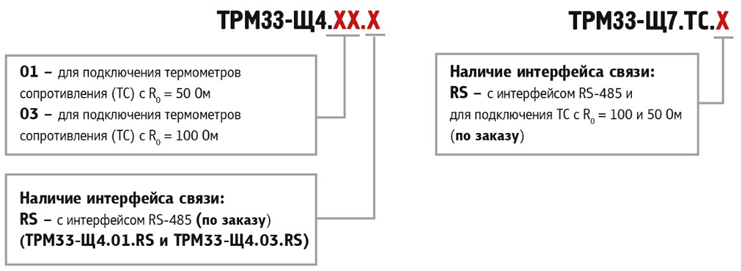

Модификации

Тип корпуса

Щ4	Корпус для утопленного щитового монтажа с габаритными размерами 96×96×145мм. Степень защиты лицевой панели прибора — IР54; степень защиты корпуса — IР00.
Щ7	Корпус для утопленного щитового монтажа с габаритными размерами 144×169×50,5мм. Степень защиты лицевой панели прибора — IР54; степень защиты корпуса — IР00.

Тип датчиков и наличие интерфейса

Корпус Щ4
01	без интерфейса связи с ПК, для подключения термометров сопротивления (ТС) сR₀ = 50 Ом
01.RS	с интерфейсом RS-485 и для подключения ТС сR₀ = 50 Ом
03	без интерфейса связи с ПК, для подключения термометров сопротивления (ТС) сR₀ = 100 Ом
03.RS	с интерфейсом RS-485 и для подключения ТС сR₀ = 100 Ом
Корпус Щ7
ТС	без интерфейса связи с ПК, для подключения термометров сопротивления (ТС) сR₀ = 100 и50 Ом
ТС.RS	с интерфейсом RS-485 и для подключения ТС сR₀ = 100 и50 Ом
