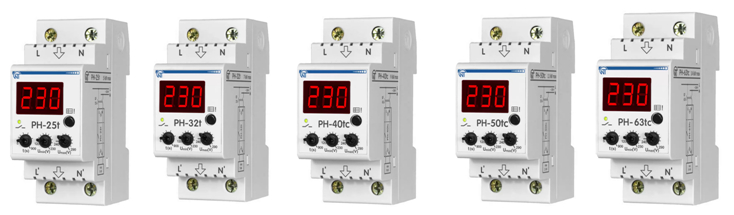

РН-25t / РН-32t / РН-40tс / РН-50tс / РН-63tc Реле напряжения

Раздел:

Реле напряжения предназначены для защиты бытового и промышленного электрооборудования (холодильников, кондиционеров, стиральных машин, теле-, видео- и аудиотехники и т.п.) от недопустимых колебаний напряжения в сети и последствий обрыва нейтрали (нуля).

Информация
Документация
Смотрите также

Реле напряжения:

индицируют действующее значение напряжения на входных контактах в диапазоне от 100 V до 350 V и индикацию наличия напряжения на выходных контактах;
сохраняют в энергонезависимой памяти информацию о пяти последних авариях.

Регулируемые параметры реле напряжения:

Наименование	Диапазон
Порог срабатывания защиты по минимальному напряжению	120-230V
Порог срабатывания защиты по максимальному напряжению	240-290V
Время АПВ	5-900s

Реле напряжения имеют защиту от перегрева и отключат нагрузку, если температура внутри корпуса изделия превысит 85 °С (из-за превышения номинального тока нагрузки, плохого контакта вследствие слабого зажима винтов клеммника и т.д.). Питание изделия осуществляется от цепи, которая питает нагрузку.

РН-40tc, РН-50tc, РН-63tc — дополнительно контролируют температуру каждого контакта и, если температура любого контакта будет более 85°С, отключат нагрузку.

Характеристики:

Номинальное напряжение: 220/230 В
Макс. коммутируемый ток: 25 А, 32 А, 40 А, 50 А, 63 А соответственно модели
Индикация: Светодиоды, индикатор
Сечение проводов для подключения к клеммам, мм: 0,5 – 16,0
Диапазон регулирования: — срабатывания по Umin, В: 160 – 210
Диапазон регулирования: — срабатывания по Umах, В: 230 – 280
Диапазон регулирования: — время АПВ, с: 5 – 900
Наличие термозащиты: Да
Масса, не более: 0,2 кг
Гарантия: 10 лет

Условия эксплуатации:

Изделие предназначено для эксплуатации в следующих условиях:

температура окружающей среды от минус 35 до +55°С;
атмосферное давление от 84 до 106,7 кПа;
относительная влажность воздуха (при температуре +25°С) 30…80%

Изделие не предназначено для эксплуатации в условиях:

значительной вибрации и ударов;
высокой влажности;
агрессивной среды с содержанием в воздухе кислот, щелочей и т.п., а также сильных загрязнений (жир, масло, пыль и пр.).

Характеристики выходных контактов:

Наименование	РН-25t	РН-32t	РН-40tc	РН-50tc	РН-63tc
Максимальный коммутируемый ток при активной нагрузке	25 А	32 А*	40 А	50 А	63 А
Максимальная коммутируемая мощность при активной нагрузке (cos φ=1,0)	5 kW	7 kW	9 kW	11 kW	14 kW
Максимальная коммутируемая мощность при активно-индуктивной нагрузке (cos φ=0,4)	1,2 kW	1,4 kW	1,6 kW	1,8 kW	2,0 kW
Максимально допустимое переменное напряжение	250 V
Срок службы: — механический, раз, не менее — электрический, раз, не менее	500000 20 000	500000 10 000	500000 20 000	500000 10 000	50000 10 000
* — При температуре окружающей среды 50°С максимальный коммутируемый ток составляет 32А; — При температуре 55°С — максимальный коммутируемый ток снижается до 26А.
