ПРМ модули расширения для программируемых реле

Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программируемых реле ОВЕН ПР:

ПРМ-1 — для увеличения дискретных входов и выходов;
ПРМ-2 — для увеличения аналоговых входов и дискретных выходов;
ПРМ-3 — для увеличения аналоговых входов и выходов.

Подключение модулей осуществляется по внутренней шине. Кабель для подключения входит в комплект поставки ПРМ. К ПР можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР и модули ПРМ с разным типом питания.

Совместимые программируемые реле

Модули расширения ПРМ подключаются к ПР, имеющим специальный разъем и поддерживающим работу с ПРМ. На данный момент работу с ПРМ поддерживают следующие ПР: ПР200, ПР102, ПР103.

Особенности прибора

Основные особенности модулей ПРМ

Модульный корпус.
Ширина корпуса 5 модулей.
Входы и выходы модуля отображаются на холсте программы так же, как и собственные входы и выходы ПР.
Входы модулей гальванически развязаны относительно питания.

Связь с ПР и настройка

Контроль наличия связи с ПР. При потере связи можно установить аварийное положение выходов модуля ПРМ, что увеличивает надежность системы.
Скорость опроса входов/выходов равна скорости опроса входов/выходов ПР.
Простая настройка модуля в среде Owen Logic. Модуль ввода/вывода добавляется в проект в несколько кликов.

Монтаж и подключение

Две модификации модулей на разные питания: 230 В и 24 В.
Модули имеют свое независимое питание, что повышает надежность системы.
Можно использовать головное ПР и модули с разным типом питания.
Удобное подключение, съем и замена модулей даже при плотном монтаже в ограниченном пространстве шкафа.

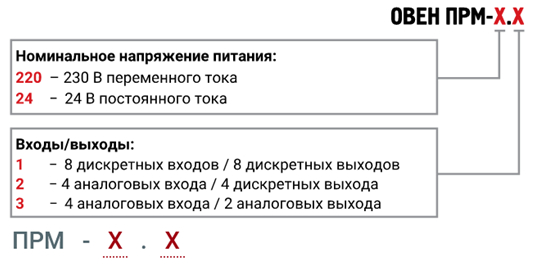

Модификации

Модификация	Питание	Дискретные входы	Аналоговые входы	Дискретные выходы	Аналоговые выходы
ПРМ-24.1	=24 В	8 (Д)	-	8 (Р)	-
ПРМ-220.1	~230 В	8 (ДФ)	-	8 (Р)	-
ПРМ-24.2	=24 В	-	4 (ДАТ)	4 (Р)	-
ПРМ-220.2	~230 В	-	4 (ДАТ)	4 (Р)	-
ПРМ-24.3	=24 В	-	4	-	2 (И/У)
ПРМ-220.3	~230 В	-	4	-	2 (И/У)

ПР-МИ485 Модуль интерфейсный

Модуль интерфейсный ПР-МИ485 позволяет производить подключение программируемого реле ПР110/ПР114 к сети RS-485. Такая связка позволяет опрашивать состояния входов ПР110/ПР114 и управлять дискретными выходами прибора. Кроме того имеется возможность считывать и изменять состояние 64-х внутренних переменных. Таким образом, появляется возможность контролировать состояния внутренних переменных, отслеживать выполнение алгоритма, а так же удаленно менять уставки, переключать режимы и т.п.

Например, пользователь может подключить панель оператора ИП320 и вывести на нее всю необходимую информацию.

Шина связи модуля и ПР110/ПР114 имеет гальваническую развязку с портом интерфейса RS-485. Питание модуля происходит непосредственно от внутреннего источника ПР110/ПР114, поэтому модуль может применяться как с модификациями реле на 220 так и на 24 В.

Внимание! Работа приборов ПР110/ПР114 с прибором ПР-МИ485 возможна только, если прибор ПР110/ПР114 имеет версию внутреннего программного обеспечения не ниже х.80.

Основные функции

Взаимное преобразование сигналов интерфейсов RS-485 и UART
Поддержка протокола передачи данных в сети RS-485: Modbus (ASCII и RTU)
Автоматическое определение направления передачи данных
Гальваническая изоляция портов RS-485 и ПР110/ПР114
Питание от ПР110/ПР114

ПР-КП10/ПР-КП20 Комплект для программирования

Программирование ОВЕН ПР возможно только с помощью комплекта для программирования ПР-КП10 или ПР-КП20. Один комплект может быть использован для программирования неограниченного количества приборов линейки.

Без ПР-КП записать программу в прибор невозможно.

В комплект ПР-КПх входит:

Преобразователь ПР-КП10 или ПР-КП20 (не требует внешнего питания).
Кабель КС5 для подключения к COM-порту ПК (для ПР-КП10) или USB 2.0 типа A-B (для ПР-КП20).
Кабель КС8 для подключения к ОВЕН ПР.

Комплект для программирования ОВЕН ПР-КП10

	Характеристика	Значение

	разъем	СОМ DB9
	температурный диапазон	0..+50
	эксплуатируется при относительной влажности	80% при 35° С (без конденсации влаги)
	скорость обмена	9600
	кабели	1) КС5 (удлинительный) 2) КС8 (RJ12-RJ12 (1м))
	питание	внешний источник питания не требуется
	корпус	на Din-рейку (36×90×58)

Комплект для программирования ОВЕН ПР-КП20

	Характеристика	Значение

	разъем	USB2.0
	температурный диапазон	-20,+50
	эксплуатируется при относительной влажности	95% при 35° С (без конденсации влаги)
	скорость обмена	9600
	кабели	1) USB 2.0 типа A-B (1,5м) 2) КС8 (RJ12-RJ12 (1м))
	питание	внешний источник питания не требуется
	корпус	66×46×22

Кабель КС8

Тип разъема 1	Тип разъема 2	Что с чем соединяет		Комментарий
RJ12	RJ12	ПР110, ПР114	ПР-КП10, ПР-КП20	Отдельно не продается.
1)Tx, 2)Rx, 3)+5 B, 4)n/a, 5)+24 B, 6)GND

Кабель КС5 (Кабель удлинительный RS-232) DB9M - DB9F (КУВФ.685621.480.108)

Тип разъема 1	Тип разъема 2	Что с чем соединяет		Комментарий
DB9F	DB9M	COM-Порт ПК	ПР-КП10	Продается отдельно.

ПР-ИП485 Интерфейсная плата

Каждый интерфейс может работать как в режиме Master, так и в режиме Slave (ModBus RTU/ASCII).
Обмен по каждому интерфейсу ведется независимо друг от друга.
Интерфейсы выполнены в виде плат, устанавливаемых в посадочные гнезда корпуса ПР200, и не занимают дополнительного места на DIN-рейке.
Вы можете самостоятельно установить интерфейсные платы RS-485 в любой момент времени.

Установка интерфейсных плат RS-485

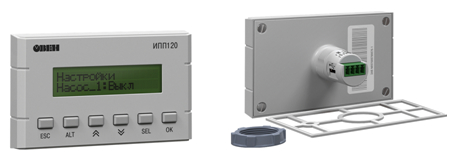

ИПП120 информационная программируемая панель оператора

ОВЕН ИПП120 — компактная символьная панель оператора с управляющей логикой. Предназначена для вывода и редактирования текстовых и цифровых параметров системы. Может применяться в тяжелых условиях эксплуатации совместно с программируемыми реле, контроллерами или модулями ввода/вывода, подключенными по сети RS-485.

В ИПП120 на борту есть интерфейс RS-485 для управления устройствами по сети или передачи данных на верхний уровень. Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования Owen Logic (начиная с версии 1.10.149). Загрузка алгоритма производится с помощью кабеля microUSB.

Области применения:

Вентиляция
Отопление
ГВС
Насосные групп

Отличительные особенности ИПП120

Коммуникационные возможности:

Работа в сети по протоколу Modbus RTU/ASCII в режиме Master/Slave.
Задание управляющей логики по сети RS-485.

Возможности символьного индикатора:

Видимая область символьного индикатора: 2 строки по 16 символов.
Возможность корректировки параметров программы пользователя и параметров прибора с помощью 6 механических кнопок.
Доступ к внесению изменений по паролю.

Конструктивные особенности:

Крепление в щит в отверстие 22,5 мм.
Съемный клеммник – для удобства монтажа.

Эксплуатация

Использование в тяжелых условиях эксплуатации: IP65, -20…+55 °C.
Конфигурирование в среде Owen Logic (начиная с версии 1.10.149).
USB-порт для программирования (не требует питания при программировании).
Возможность питания от бортовой сети =12 В.

Примеры применения:

Управление модулями расширения ОВЕН Мх110
Использование ИПП120 в качестве выносной панели для программируемого реле ОВЕН ПР100
Использование ИПП120 в качестве выносной панели для контроллера ОВЕН ПЛК110 [M02]
Каскадное управление тремя насосами
Пошаговое управление регуляторами по RS-485
Применение ИПП120 в системах управления мобильными установками

Технические характеристики

Руководство по эксплуатации на ПРМ-1
Руководство по эксплуатации на ПРМ-2
Руководство по эксплуатации на ПРМ-3
Руководство по эксплуатации на ПР-МИ485
Руководство по эксплуатации на ПР-КП10
Руководство по эксплуатации на ПР-КП20
Руководство по эксплуатации на ИПП120
