ПЛК200, ПЛК210, ПЛК210-KR, ПЛК110[М02], ПЛК110-MS4[M02], ПЛК160[М02] Программируемые логические контроллеры

Раздел:

Информация
Документация
Смотрите также

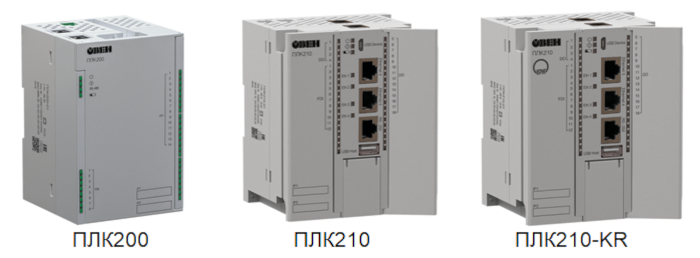

Новые моноблочные контроллеры для малых, средних и распределенных систем автоматизации ПЛК200 / ПЛК210/ ПЛК210-KR

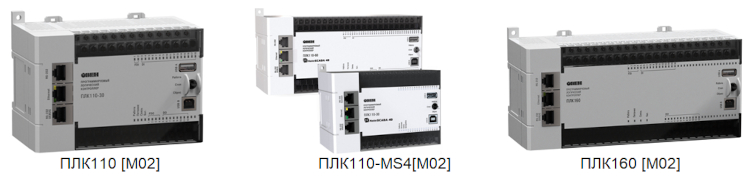

Моноблочные контроллеры для средних систем автоматизации ПЛК110[М02] / ПЛК110-MS4[M02] / ПЛК160[M02]

ОВЕН ПЛК200/ПЛК210

Новая линейка современных моноблочных контроллеров с расширенными коммуникационными возможностями и дополнительными функциями надежности.

Контроллеры универсальны благодаря широкому спектру коммуникационных протоколов и дополнительным модулям расширения входных и выходных сигналов Мх210 с интерфейсом Ethernet.

Особенности и преимущества:

Высокая производительность

Процессор ARM® Cortex-A8 с частотой 800 МГц.
Большой объем памяти:
- ROM 512 Мбайт (NAND).
- RAM 256 Мбайт (DDR3).
- RETAIN 64 Кбайт (MRAM).
Операционная система Linux с RT-патчем.
Поддержка быстрых входов/выходов до 95 кГц на выделенном PRU.

Эргономичный корпус

Крепление на DIN-рейку или на стену.
Съемные клеммники с невыпадающими винтами.
Удобная система укладки кабеля.
Тумблер Старт/Стоп и разъем для MicroSD-карты под крышкой.

Коммуникационные возможности

Ethernet дает ряд преимуществ:
- высокая скорость опроса;
- мультимастерность;
- вариативная топология сети.
Поддержка промышленных протоколов Modbus RTU/ASCII/TCP, OPC UA (Server), MQTT (client), SNMP (Manager/Agent).
Поддержка протоколов тепло- и электросчетчиков, возможность реализации нестандартных протоколов.
Поддержка GSM/GPRS-модемов.
Поддержка прикладных протоколов NTP, FTP, FTPS, HTTP, HTTPS, SSH, SMTP/IMAP/POP3, OpenVPN, WireGuard.
Возможность подключения к СУБД MySQL и MsSQL.
Встроенный Firewall.
Поддержка Web-визуализации CODESYS.
Web-интерфейс для настройки и диагностики контроллера.
Простое подключение к OwenCloud.

Эксплуатация в тяжелых условиях

Расширенный диапазон питающего напряжения: =10…48 В.
Расширенный диапазон температуры окружающей среды: -40…+55 °С.

Сравнительная таблица ПЛК210 и ПЛК200

Параметр	ПЛК210	ПЛК200
Интерфейсы связи	4 × Ethernet 10/100 Мбит/c (RJ45) 2 × RS-485 1×RS-232 USB Device	2 × Ethernet 10/100 Мбит/c (RJ45) 1 × RS-485 USB Device
Подключаемые накопители	SD USB Host	SD
Элементы управления	Тумблер СТАРТ / СТОП Сервисная кнопка Кнопка СБРОС	Тумблер СТАРТ / СТОП Сервисная кнопка
Количество портов питания	2 (основной и резервный)	1
Поддержка STP / RSTP	Есть	Нет
Габаритные размеры (Ш×В×Г)	(105×124×83) ±1 мм	(82×124×83) ±1 мм

Программирование

Контроллеры ПЛК200/ПЛК210 программируется в среде CODESYS V3.5 SP14 Patch 3 или CODESYS V3.5 SP16 Patch 3 (в зависимости от версии прошивки). В рамках единого ПО, пользователь разрабатывает управляющую логику, человеко-машинный интерфейс и настраивает обмен с другими устройствами.

ОВЕН ПЛК210-KR

Новая линейка моноблочных контроллеров с расширенными коммуникационными возможностями и дополнительными функциями надежности на базе системы реального времени контроллера (СРВК) разработки НПФ «КРУГ».

СРВК характеризуется высокой надежностью и эффективностью работы, поддерживает большой список подключаемых к контроллеру приборов и устройств, устойчиво работает на медленных и неустойчивых каналах связи. Конфигурируется и настраивается СРВК с помощью бесплатной Интегрированной среды разработки (ИСР) «КРУГОЛ».

СРВК может вести обмен с любой SCADA по открытому протоколу ОРС (DA, HDA), однако наиболее тесная интеграция обеспечивается со SCADA КРУГ-2000, позволяющей обмениваться данными с контроллером по быстрому отказоустойчивому протоколу.

Области применения

Водоканалы
Электрические сети
Котельные
Энергохозяйства предприятий
Системы учета
Теплосети
Здания и сооружения

Преимущества совместного использования ПЛК210-KR и SCADA КРУГ-2000

Работа с единой, однократно набираемой, целостной и непротиворечивой базой данных системы.
Поддержка стандарта IEC-61131 на нижнем (контроллеры) и верхнем (серверы БД) уровнях.
Разработка технологических программ для станций оператора и контроллеров в единой интегрированной среде разработки.
Загрузка «одной кнопкой» прикладного программного обеспечения (базы данных, конфигурации, технологические программы и др.) на все компоненты АСУ ТП.
Ведение событийных трендов с дискретизацией от 50 мс в контроллерах с возможностью их передачи и отображения в SCADA.
Обмен с контроллерами по высоконадежному скоростному протоколу.
Сетевая загрузка программного обеспечения контроллера, online-диагностика контроллера и его модулей.
Возможность отладки контроллера без остановки (в т.ч. удаленно).

ОВЕН ПЛК110[М02] / ПЛК110-MS4 [М02] / ПЛК160 [М02]

Линейка программируемых моноблочных контроллеров с дискретными входами/выходами и аналоговыми входами/выходами на борту для автоматизации средних систем.

Оптимальны для построения систем автоматизации среднего уровня и распределенных систем управления.

Применение:

ОВЕН ПЛК110[М02] / ПЛК160 [М02] Рекомендации к применению:

Для построения распределенных систем управления и диспетчеризации с использованием как проводных, так и беспроводных технологий:

В системах HVAC
В сфере ЖКХ (ИТП, ЦТП)
- АСУ водоканалов
- линии по дерево- и металлообработке (распил, намотка и т.д.)
Для управления пищеперерабатывающими и упаковочными аппаратами
Для управления климатическим оборудованием
Для автоматизации торгового оборудования
В сфере производства строительных материалов
Для управления малыми станками и механизмами

ПЛК110-MS4 [М02] Рекомендации к применению:

В системах HVAC
В сфере ЖКХ (ИТП, ЦТП)
Для управления климатическим оборудованием
Для автоматизации торгового оборудования

MasterSCADA 4D — кросс-платформенная SCADA-система, позволяющая создавать проекты автоматизации с использованием языков стандарта МЭК61131-3 с динамическим web-интерфейсом. Масштабируемая векторная графика дает возможность с равным успехом управлять технологическим процессом с компьютера, планшета или смартфона с любыми операционными системами.

Преимущества:

Преимущества ПЛК110[М02] / ПЛК160 [М02]

Наличие встроенных дискретных входов/выходов на борту.
Скоростные входы для обработки энкодеров.
Ведение архива работы оборудования или работа по заранее оговоренным сценариям при подключении к контроллеру USB-накопителей.
Простое и удобное программирование в системе CODESYS v.2 через порты USB Device, Ethernet, RS-232 Debug.
Передача данных на верхний уровень через Ethernet или GSM-сети (GPRS).
4 (для ПЛК 110 [M02] и 3(для ПЛК 160 [M02] последовательных порта (RS-232, RS-485) для:
- увеличения количества входов-выходов;
- управления частотными преобразователями;
- подключения панелей операторов, GSM-модемов, считывателей штрих-кодов и т.д.
Наличие двух исполнений по питанию (220 В и 24 В).

Для ПЛК110-MS4 [М02] преимущества использования MasterSCADA 4D для программирования контроллера

Web-визуализация.
Специализированные библиотеки.
Набор библиотечных алгоритмов.
Элементы визуализации, ранее доступные для отрисовки мнемосхем, теперь доступны для создания web-визуализации контроллера.
Объемные элементы мнемосхем.
Графический редактор.
Редакторы FBD/SFC/LD/ST.
OPC UA на борту контроллера.
Поддерживается одновременная работа с несколькими контроллерами и другими устройствами системы в рамках одной среды.
Программирование, настройка обмена и создание визуализации происходит в одном инструменте.

Параметр	ПЛК110-30[М02]	ПЛК110-32[М02]	ПЛК110-60[М02]
Количество входов	18	18	36
Быстрых входов	2	2	4
Быстрых счетчиков	2	2	4
Энкодеров	1 AB	1 AB	1 ABZ или 2 AB
Количество выходов	12	14	24
Быстрых выходов (для ПЛК110 с транзисторными выходами)	4	4	4
Количество портов
RS-485	2	1	2
RS-232	1	1	1
RS-232-Debug	1	1	1
Ethernet 100 Base-T	1	1	1

Параметр	ПЛК110-30-MS4 [М02]	ПЛК110-60-MS4 [М02]
Количество входов	18	36
Количество выходов	12	24
RS-485	2	2
RS-232	1	1
RS-232-Debug	1	1
Ethernet 100 Base-T	1	1
USB B - USB-RNDIS	1	1

Цифровые (дискретные) входы ПЛК160 [M02]
Количество входов: - из них быстродействующих	16 4 (DI1-DI4)
Тип входов по ГОСТ Р51841-2001	1 и 2
Напряжение питания дискретных входов	24 ± 3 В
Максимальный входной ток дискретного входа, не более	7 мА – при питании 24 В 8,5 мА – при питании 27 В
Сигнал «логической единицы», соответствующий состоянию «Включено», дискретных входов для постоянного напряжения, (ток в цепи)	от 15 до 30 В (ток от 3 до 15 мА)
Сигнал «логического нуля», соответствующий состоянию «Выключено», дискретных входов для постоянного напряжения, (ток в цепи)	от минус 3 до 5 В (ток до 15 мА)
Минимальная длительность импульса, воспринимаемого дискретным входом	1 мс – для обычных входов 0,02 мс – для быстродействующих
Подключаемые входные устройства	– коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т. п.) – датчики, имеющие на выходе транзистор n-p-n- или p-n-p-типа с открытым коллектором – дискретные сигналы 24 ± 3 В
Дискретные выходы (контакты электромагнитных реле)
Количество релейных выходных каналов	12
Максимальный ток, коммутируемый контактами реле, не более	3 А (~250 В, частотой 50 Гц и cos ᵠ > 0,4) 3 А (="30 В)
Время переключения контактов реле из состояния «лог. 0» в «лог. 1» и обратно, не более	50 мс (выходы DО1-DО12)
Механический ресурс реле, не менее	300 000 циклов переключений – при максимальной коммутируемой нагрузке 500 000 циклов переключений – при коммутации нагрузки менее половины от максимальной
Аналоговые входы
Количество аналоговых входов	8
Тип поддерживаемых унифицированных сигналов	Ток 0(4)…20 мА Ток 0…5 мА Напряжение 0…10 В
Разрядность АЦП	14 бит
Входное сопротивление, не более	В режиме измерения тока 170 Ом В режиме измерения напряжения, не менее 200 кОм
Период опроса одного входа	10 мс
Предел основной приведенной погрешности преобразования	±0,25 %
Предел дополнительной приведенной погрешности преобразования на каждые 10 градусов изменения температуры	±0,05 %
Аналоговые выходы
Количество аналоговых выходов	4
Тип выходного сигнала	Универсальный: ток 4…20 мА или напряжение 0...10 В	Напряжение 0…10 В	Ток 4…20 мА
Предел основной приведенной погрешности ЦАП	± 0,5 %
Разрядность ЦАП (бит)	12	10	10
Минимальный период обновления выходов	100 мс
Питание аналоговых выходов, внешнее	24±3 В
Предел допускаемой дополнительной приведенной погрешности аналоговых выходов, вызванной изменением температуры окружающего воздуха от нормальной на каждые 10 °С изменения температуры	Не более 0,5 предела допускаемой основной приведенной погрешности аналоговых выходов

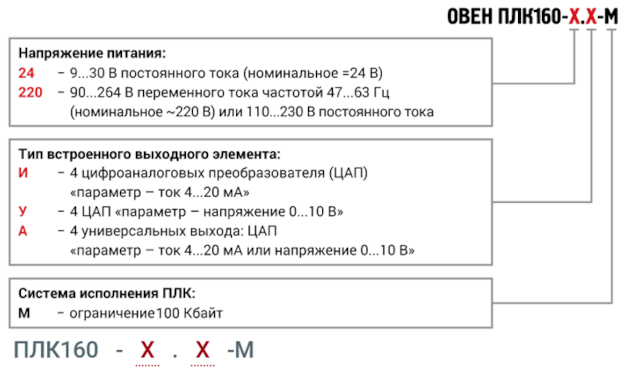

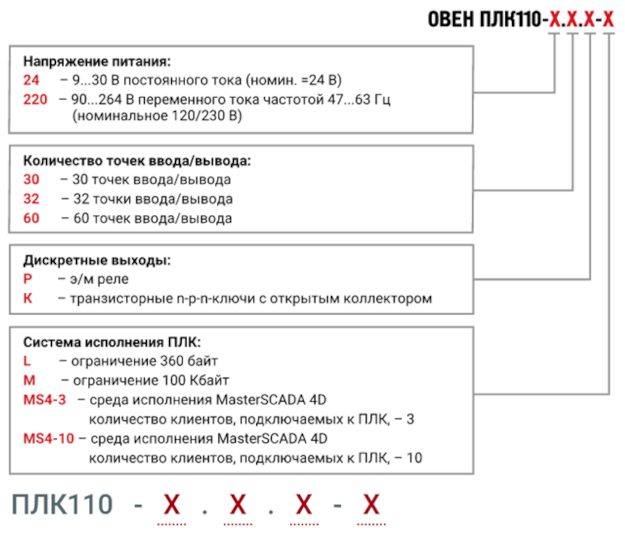

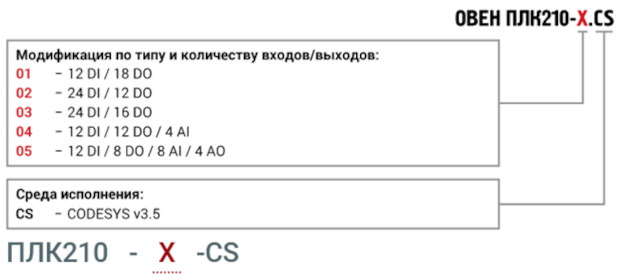

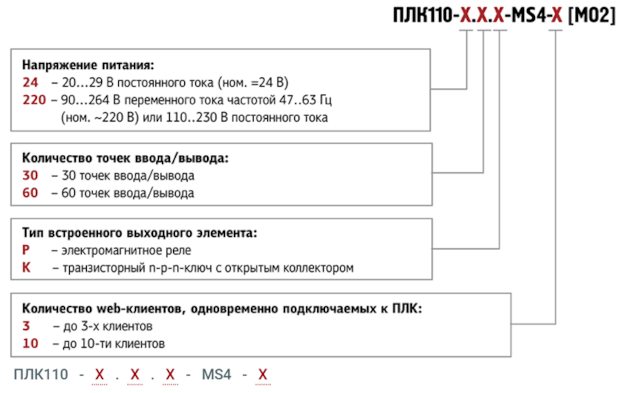

Модификации

Технические характеристики

Руководство по эксплуатации на ПЛК200
Руководство по эксплуатации на ПЛК210
Руководство по эксплуатации на ПЛК210-KR
Руководство по эксплуатации на ПЛК110[M02]
Руководство по эксплуатации на ПЛК110-MS4[M02]
Руководство по эксплуатации на ПЛК160[M02]
