Раздел: | Овен |

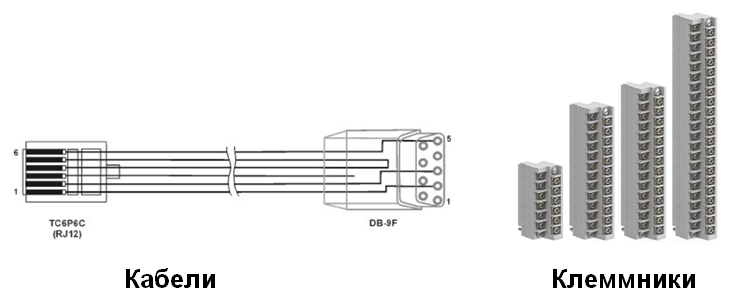

Кабели | |||
---|---|---|---|
Наименование | Изображение | Комментарии |
|
ПЛК100, ПЛК110, ПЛК150, ПЛК154, ПЛК160, ПЛК63, ПЛК73 | |||
КС1 |
![]() |
Применяется для прошивки и программирования контроллеров: - ПЛК100, ПЛК150, ПЛК154, ПЛК110, ПЛК160, ПЛК73 (порт RS-232 DEBUG); - ПЛК63 (порт DEBUG при наличии переходной платы). Применяется для прошивки ТРМ132М, ТРМ133М (при наличии интерфейсной переходной платы)./td> |
1,5 2,7 |
КС2 |
![]() |
Применяется для соединения контроллеров ПЛК100, ПЛК150, ПЛК154 (порт RS-232 DEBUG), ПЛК110, ПЛК160, ПЛК73 (порты RS-232 DEBUG и RS-232), ПЛК63 (порт RS-232) с панелями оператора ИП320 (порт RS-232), СП270, СП3xx (порт PLC, RS-232). Применяется для связи СМИ1 (порт RS-232) с ПК (COM-порт). |
1,5 2,7 |
КС3 |
![]() |
Применяется для соединения контроллеров ПЛК100, ПЛК150, ПЛК154 (порт RS-232 DEBUG), ПЛК110, ПЛК160 (порты RS-232 DEBUG и RS-232) с модемом ПМ01[M02] (порт RS-232, соединитель Х2). | 1,5 |
ПЛК210, ПЛК110[М02] и ПЛК160[М02] | |||
КС14 |
![]() |
Применяется для подключения к системной консоли ПЛК210 (порт RS-232) и для прошивки и программирования ПЛК110/160[М02] (порт RS-232 DEBUG). | 1,8 |
КС16 |
![]() |
Применяется для связи ПЛК210 (порт RS-232) и ПЛК110/160[М02] (порты RS-232 DEBUG и RS-232) c панелями оператора ИП320 (порт RS-232), СП3xx (порт PLC, RS-232). |
1,5 2,5 |
КС17 |
![]() |
Применяется для связи ПЛК210 (порт RS-232) и ПЛК110/160[М02] (порты RS-232 DEBUG и RS-232) с модемом ПМ01 [М01]. | 1,5 |
ПЛК304, ПЛК323, ЕКОН134 | |||
КС6 |
![]() |
Применяется только для прошивки и консольного доступа (Linux) контроллера ПЛК304 (по порту Р3). Присоединение прочих устройств этим кабелем невозможно. | 1,5 |
КС12 |
![]() |
Применяется для присоединения к портам RS-232 контроллера ПЛК304 и преобразователя ЕКОН134 различных устройств. |
1,5 0,27 |
Кабели-удлинители | |||
КС4 |
![]() |
Применяется для программирования панелей оператора ИП320 (порт RS-232) и СП270 (порт RS-232 Download). Применяется для связи контроллера ПЛК100 (порт RS-232) с внешним устройством DB9M. |
1,5 |
КС5 |
![]() |
Применяется в связке с преобразователем ПР-КП10. Применяется для соединения преобразователя АС3-М (порт RS-232), модема ПМ01[M02] (порт RS-232, соединитель Х2) c ПК (СОМ-порт). |
1,9 |
КС10 |
![]() |
Кабель удлинительный для антенны GSM-модема ПМ01 и контроллера ПЛК323. * - заказная позиция (3, 5, 10 м) |
3,0 5,0 10,0 |
Прочие кабели * | |||
КС8 |
![]() |
Применяется в связке с преобразователем ПР-КП10, ПР-КП20. | 1,0 |
КС15 |
![]() |
Применяется только для прошивки и консольного доступа (Linux) контроллера ПЛК323. Присоединение прочих устройств этим кабелем невозможно. | 1,8 |
КС18 |
![]() |
Применяется для соединения СПК107.Д, СПК110.Д и ВКМ. | 1,5 |
КС19 |
![]() |
Применяется для соединения СПК107.Д, СПК110.Д и ВКМ. | 1,5 |
* данные кабели поставляются только в комплекте с соответствующими приборами и не могут быть приобретены отдельно.
Клеммники | |||
---|---|---|---|
Наименование | Изображение | Количество клемм | Применение |
КК12 |
![]() |
2×12 |
Для модулей Мх110: МВ110-2А(8А) МВ110-2АС(8АС) МВ110-1ТД МВ110-16ДН(16Д) МВ110-8ДФ МК110-8ДН(8Д).4Р МК110-4К.4Р МК110-4ДН.4Р МУ110-8Р(8К) МУ110-16Р(16К) МУ110-8И МУ110-6У |
КК12C |
![]() |
2×12 | Для модулей Мх110 в старом корпусе (модули сняты с производства) |
КК24 |
![]() |
2×24 |
Для контроллеров ПЛК110-30(32) [M02] и модулей Мх110: МВ110-32ДН МУ210-32Р МУ110-32Р МВ110-4ТД |
КК24С |
![]() |
2×24 | Для контроллеров ПЛК110-30(32) |
КК42 |
![]() |
2×42 | Для контроллеров ПЛК110-60 [M02] и ПЛК160 [M02] |
КК42С |
![]() |
2×42 | Для контроллеров ПЛК110-60 и ПЛК160 |
КК24-1 |
![]() |
1×12 |
Для модулей Мх210: МВ210-101 МВ210-202(204) МВ210-221 МК210-301(311) МК210-302(312) МУ210-401 МУ210-410 МУ210-501 |
КК12/28 |
![]() |
1×12 1×28 |
Для контроллеров ПЛК200 и модулей Мх210: МВ210-212(214) МУ210-402 МУ210-403 МУ210-411 МЭ210-701 |
КК28 |
![]() |
2×28 | Для контроллеров ПЛК210 |
