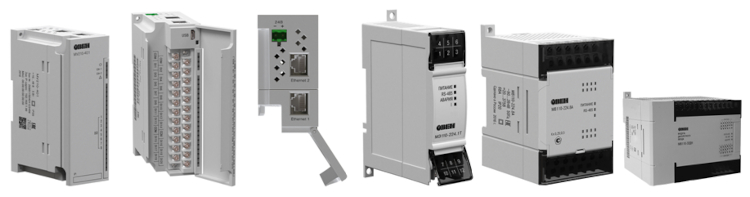

Мх210 Мх110 Модули ввода / вывода

Раздел:

ОВЕН Мх210 — новая линейка модулей ввода/вывода с интерфейсом Ethernet, включающая в себя модули дискретного и аналогового ввода и вывода.

Информация
Документация
Смотрите также

Широкий перечень поддерживаемых протоколов позволяет применять модули в системах промышленной автоматики, в IT-системах сетевого управления и мониторинга, а также в IIoT.

Коммуникационные возможности
Интерфейс обмена	Сдвоенный Ethernet 10/100 Mbit
Интерфейс конфигурирования	USB 2.0 (MicroUSB), Ethernet (RJ-45)
Поддерживаемые протоколы	Modbus TCP (до 4-х одновременных соединений) MQTT SNMP NTP

Применение:

Увеличение числа входов/выходов любых модификаций ОВЕН ПЛК, СПК и СП с интерфейсом Ethernet.
Удаленный ввод/вывод сигналов при подключении к SCADA-системам и другому ПО.
Для работы с любым оборудованием, поддерживающим интерфейс Ethenet и протоколы обмена Modbus TCP, SNMP, MQTT.
Контроль работы приборов и управление ими в облачном сервисе OwenCloud. Автоматическое оповещение о настраиваемых аварийных событиях по электронной почте и push-уведомления в мобильном приложении.

Особенности:

Сдвоенный Ethernet
Встроенный двухпортовый Ethernet-коммутатор позволяет подключать модули по топологии Daisy Chain (цепочка), что сокращает затраты на кабель и дополнительное коммуникационное оборудование.

Поддержка Ethernet bypass
Ethernet Bypass позволяет передавать данные из одного порта в другой даже при возникновении нештатной ситуации. Встроенные специализированные высокочастотные реле электрически соединяют оба порта Ethernet при отключении питания или любом аппаратном или программном сбое.

Расширенный температурный диапазон
Диапазон рабочих температур от -40 до +55 °С позволяет использовать модули в неотапливаемых шкафах и помещениях и обеспечивает высокую надежность в других тяжелых условиях эксплуатации.

Компактная конструкция
Благодаря вертикальной ориентации съемных винтовых клеммников модули стали компактнее – всего 2,5U на DIN-рейке. Это увеличивает концентрацию точек ввода/вывода и уменьшает размеры шкафа. Клеммы модуля после подключения к ним проводов закрываются крышкой, обеспечивающей безопасность и аккуратный внешний вид. Под лицевой крышкой предусмотрен канал для укладки кабелей.

Удобство конфигурирования
Линейка получила универсальный конфигуратор с современным дизайном. Конфигуратор поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам.

Интерфейсы для настройки
Конфигурирование осуществляется по Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется. Подключение по Ethernet позволяет работать с группой модулей.

Автоматическая раздача IP-адресов
С помощью сервисной кнопки можно назначить модулям заранее подготовленные в конфигураторе IP-адреса. Это позволяет смонтировать все модули без их предварительной настройки, потом одновременно их включить, назначить им адреса одним нажатием на сервисную кнопку и при необходимости сконфигурировать сразу группу модулей. Данная возможность экономит время ввода устройств в эксплуатацию и позволяет с минимальными затратами настраивать однотипные инсталляции.

Непрерывный профиль измерений (архив)
Модули имеют встроенную FLASH память для хранения файлов архива. Запись производится циклично с периодом, заданным пользователем. Архивные файлы могут быть считаны облачным сервисом или конфигуратором. В случае потери связи с модулем можно восстановить утерянные данные.

Расширенный диапазон питающего напряжения
Диапазон от 10 до 48 В постоянного напряжения позволяет применять модули в системах с питанием 12 и 24 В.

Простое подключение к облачному сервису OwenCloud
Модули поддерживают работу с облаком «из коробки». Для подключения не требуются дополнительные сетевые шлюзы.

Состав:

Модификация	Основные характеристики входов/выходов	Дискретный		Аналоговый
Модификация	Основные характеристики входов/выходов	вход	выход	вход	выход
Аналоговый ввод (AI)
МВ210-101	Универсальные входы: термосопротивления, термопары, 0(4)...20 мА, 0...1 В, 0...(900)2000 Ом	8
Дискретный ввод (DI)
МВ210-202	Контактный датчик (требует внешнего питания ="24 В) , транзисторные ключи n-p-n и p-n-p типа, частота до 100 кГц	20
МВ210-204	Датчик типа «сухой контакт» (не требует внешнего питания), транзисторные ключи n-p-n типа, частота до 400 Гц	20
МВ210-212	Контактный датчик (требует внешнего питания ="24 В) , транзисторные ключи n-p-n и p-n-p типа, частота до 100 кГц	32
МВ210-214	Датчик типа «сухой контакт» (не требует внешнего питания), транзисторные ключи n-p-n типа, частота до 400 Гц	32
MВ210-221	9 каналов: сигналы ~230 В 6 каналов: датчик типа «сухой контакт» (не требует внешнего питания), транзисторные ключи n-p-n типа	15
Комбинированный дискретный ввод/вывод (DI/DO)
МК210-301	Входы: датчик типа «сухой контакт» (не требует внешнего питания), транзисторные ключи n-p-n типа Выходы: э/м реле 5 А(не более ~250 В, 50 Гц и cosφ>0,4) 3 А(не более =30 В)	6	8
МК210-302	Входы: контактный датчик (требует внешнего питания =24 В) , транзисторные ключи n-p-n и p-n-p типа Выходы: э/м реле 5 А(не более ~250 В, 50 Гц и cosφ>0,4) 3 А(не более =30 В)	12	4
МК210-311	Входы: датчик типа «сухой контакт» (не требует внешнего питания), транзисторные ключи n-p-n типа Выходы: э/м реле с контролем обрыва нагрузки 5 А(не более ~250 В, 50 Гц и cosφ>0,4) 3 А(не более =30 В)	6	8
МК210-312	Входы: контактный датчик (требует внешнего питания =24 В) , транзисторные ключи n-p-n и p-n-p типа Выходы: э/м реле с контролем обрыва нагрузки 5 А(не более ~250 В, 50 Гц и cosφ>0,4) 3 А(не более =30 В)	12	4
Дискретный вывод (DO)
МУ210-401	Э/м реле (NO) 5 А(не более ~250 В, 50 Гц и cosφ>0,4) 3 А(не более =30 В)	8
МУ210-402	Э/м реле (NO+NC) 5 А(не более ~250 В, 50 Гц и cosφ>0,4) 3 А(не более =30 В)	16
МУ210-403	Э/м реле (NO) 5 А(не более ~250 В, 50 Гц и cosφ>0,4) 3 А(не более =30 В)	24
МУ210-412	Транзисторный ключ Режим верхнего ключа: 0,4 А Режим верхнего и нижнего ключа: 0,15 А	24
Аналоговый вывод (AO)
МУ210-502	0...20 мА, 4...20 мА, 0…10 В (программный выбор)				6
Измерение параметров электрической сети
МЭ210-701	Измерение токов, напряжений, межфазных углов электрической сети по трем фазам. Измерение активной, реактивной, полной, прямой и обратной энергии. Расчет профилей мощности с заданным интервалом (3, 30 минут, 1 – 4 – 8 – 12 – 24 часа). Работа по интерфейсам Ethernet и RS-485.	8	2	3 фазы

ОВЕН Мх110 — хорошо зарекомендовавшая себя линейка модулей ввода/вывода с интерфейсом RS-485, включающая в себя модули дискретного и аналогового ввода и вывода, а также специализированные решения для измерения параметров электрической сети и сигналов с тензометрических датчиков.

Модули объединяются в сеть с помощью двухпроводной линии связи и подключаются к ведущему устройству (Master). В роли мастера могут выступать программируемые логические контроллеры, ПК с установленной SCADA-системой или панели оператора.

Коммуникационные возможности
Интерфейс	RS-485
Поддерживаемые протоколы	Modbus RTU Modbus ASCII ОВЕН DCON
Максимальное количество модулей на одной линии	до 32 шт. (может быть увеличено с помощью повторителей интерфейса, например, ОВЕН АС5)
Максимальная длина линии связи	1200 м
Скорость обмена по RS-485	2400…115200 бит/с

Применение:

Увеличение числа входов/выходов любых модификаций ОВЕН ПЛК, СПК, СП и приема/передачи данных через GSM или радиомодемы
Удаленный ввод/вывод сигналов при подключении к SCADA-системам и другому ПО
Для работы с любым оборудованием, поддерживающим интерфейс RS-485 и протоколы обмена Modbus-RTU/ASCII, DCON, ОВЕН
Контроль работы приборов и управление ими в облачном сервисе OwenCloud. Автоматическое оповещение о настраиваемых аварийных событиях по электронной почте и push-уведомления в мобильном приложении

Особенности:

Готовые примеры схем подключения, условных графических обозначений по ЕСКД и СПДС, 3D-модели и габаритные чертежи.
Съемные клеммники с невыпадающими винтами.
Универсальное питание (=24 В или ~230 В)*.
Автоматическое определение протокола*.
Обновление встроенного программного обеспечения по RS-485.
Поддержка облачного сервиса OwenCloud (при использовании сетевого шлюза ПМ210).

*Не для всех модификаций.

Конфигурирование

Конфигурирование модулей Мx110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4, соответственно) с помощью программы «Конфигуратор М110», входящей в комплект поставки.

Состав линейки:

Модификация	Основные характеристики входов/выходов	Дискретный		Аналоговый
Модификация	Основные характеристики входов/выходов	вход	выход	вход	выход
Аналоговый ввод (AI)
MВ110-224.2A	Универсальные входы: термосопротивления, термопары, 0(4)...20 мА, 0...1 В, 0...5000 Ом	2
MВ110-224.8А	Универсальные входы: термосопротивления, термопары, 0(4)...20 мА, 0...1 В, 0...(900)2000 Ом	8
MВ110-224.2АС	Быстрые входы: 0(4)...20 мА, 0...5 мА 0...10 В частота измерений до 200 Гц	2
MВ110-24/220.8АС	Быстрые входы: 0(4)...20 мА, 0...5 мА 0...10 В частота измерений до 200 Гц	8
Дискретный ввод (DI)
MB110-224.16Д	Датчик типа «сухой контакт» (не требует внешнего питания), транзисторные ключи n-p-n типа, частота до 1 кГц	16
MВ110-224.16ДН	Контактный датчик (требует внешнего питания =24 В), транзисторные ключи n-p-n и p-n-p типа, частота до 1 кГц	16
МВ110-24/220.32ДН	Контактный датчик (требует внешнего питания =24 В), транзисторные ключи n-p-n и p-n-p типа, частота до 1 кГц	32
MВ110-224.8ДФ	Дискретные входы для сигналов ~230 В и =230 В	8
Комбинированный дискретный ввод/вывод (DI/DO)
MК110-224.8Д.4Р	Входы: датчик типа «сухой контакт» (не требует внешнего питания), транзисторные ключи n-p-n типа, частота до 1 кГц Выходы: э/м реле (4 А при ~250 В 50 Гц и cos φ>0,4)	8	4
MК110-220.4ДН.4Р	Входы: контактный датчик (требует внешнего питания =24 В), транзисторные ключи n-p-n и p-n-p типа, частота до 1 кГц Выходы: э/м реле (4 А при ~250 В 50 Гц и cos φ>0,4)	4	4
MК110-224.8ДН.4Р	Входы: контактный датчик (требует внешнего питания =24 В), транзисторные ключи n-p-n и p-n-p типа, частота до 1 кГц Выходы: э/м реле (4 А при ~250 В 50 Гц и cos φ>0,4)	8	4
MК110-220.4К.4Р	Входы: кондуктометрические датчики уровня Выходы: э/м реле (5 А при ~250 В 50 Гц и cos φ>0,4)	4	4
Дискретный вывод (DO)
MУ110-224.8К	Транзисторная оптопара n-p-n типа (400 мА при =60 В)	8
MУ110-224.8Р	Э/м реле (4 А при переменном напряжении не более ~250 В 50 Гц и cos φ>0,4)	8
MУ110-224.16К	Транзисторная оптопара n-p-n типа (400 мА при =60 В)	16
MУ110-224.16Р	Э/м реле (3 А при ~250 В 50 Гц и cos φ>0,4)	16
МУ110-24/220.32Р	Э/м реле (3 А при ~250 В 50 Гц и cos φ>0,4)	32
Аналоговый вывод (AO)
MУ110-224.8И	Выходы: 4...20 мА				8
MУ110-224.6У	Выходы: 0...10 В				6
Измерение сигналов тензометрических датчиков
МВ110-224.1ТД	Сигналы от тензометрических датчиков мостового типа			1
МВ110-224.4ТД	Сигналы от тензометрических датчиков мостового типа			4
Измерение параметров электрической сети
МЭ110-224.1Т	Однофазный амперметр			1
МЭ110-224.1Н	Однофазный вольтметр			1
МЭ110-224.1М	Однофазный мультиметр			1
МЭ110-220.3М	Трехфазный мультиметр			3

Технические характеристики
