ПЛК110-30-ТЛ [М02] Контроллер для диспетчеризации и телемеханики

Раздел:

Овен

• Информация
• Документация
• Смотрите также

• Предназначен для построения систем автоматизации среднего уровня и распределенных систем управления.

  Рекомендации к применению:

  • Построение систем телемеханики и АСУ ТП электрических подстанций (35/6(10)/0,4 кВ).
  • Построение систем телемеханики и АСУ ТП железнодорожного транспорта.
  • Создание распределенных систем противоаварийной автоматики и контроля электроснабжения.
  • Построение систем электроснабжения предприятий.
  • Системы мониторинга работы оборудования.
  • Системы управления освещением.

  Отличительные особенности:

  • Программируется из SCADA-системы ОВЕН Телемеханика ЛАЙТ.
  • Объединение в один проект большого количества контроллеров.
  • Готовая библиотека устройств ОВЕН, позволяющая быстро конфигурировать проекты.
  • Встроенные поддерживаемые протоколы опроса специализированных устройств, используемых в системах телемеханики в энергетике.
  • Алгоритмы циклической, спорадической передачи данных, настройка апертуры измерений.
  • Может иметь любое число направлений отдачи (количество пунктов управления) и настраиваемые объемы данных телеметрии и прав доступа.
  • Возможность реализации локальных алгоритмов в контроллере (FBD, ST (Pascal, C)).

  Преимущества контроллера ОВЕН ПЛК110-30-ТЛ [М02]:

  • Представляет собой стандартный КП (контролируемый пункт) телемеханики. Набор и адреса передаваемых параметров можно настраивать произвольно.
  • Сбор со счетчиков текущих (показания, измерения) и архивных (энергия, профили мощности) данных, журналов событий счетчиков для передачи на любой верхний уровень.
  • Три уровня доступа: чтение данных, конфигурирование, администрирование.
  • Возможность совместного использования с модемом ОВЕН ПМ01 по GPRS в статической и динамической сети («серый» IP-адрес, установка соединения снизу от контроллера на сервер).
  • Прозрачный канал доступа по протоколу TCP/IP, в том числе в режиме GPRS.
  • Расчет внутри контроллера параметров по алгоритмам пользователя и телесигнализация выхода за уставки по протоколу МЭК 60870-5-104.
  • Обработка внутри контроллера мгновенных значений мощности по группам и выдача командного сигнала на отключение.
  • Ведение архива на USB-носителе.

  Технические характеристики:

  Параметр	Значение
  Питание
  Напряжение питания:
  ПЛК110-24.30-ТЛ [М02]	от 9 до 30 В постоянного тока при Т > минус 20 °С, от 9 до 26 В постоянного тока при минус 40 °С > Т > минус 20 °С (номинальное 12 или 24 В)
  ПЛК110-220.30-ТЛ [М02]	от 90 до 264 В переменного тока либо постоянного тока (номинальное 120/230 В)
  Потребляемая мощность, не более:
  ПЛК110-24.30-ТЛ [М02]	28 Вт
  ПЛК110-220.30-ТЛ [М02]	41 ВА
  Параметры встроенного источника питания:
  ПЛК110-24.30-ТЛ [М02]	Выходное напряжение равно входному напряжению на клеммах питания ПЛК, ток не более 630 мА;
  ПЛК110-220.30-ТЛ [М02]	Выходное напряжение 24 В±4 %, ток не более 400 мА
  Цифровые (дискретные) входы
  Количество входов	18
  Тип входов по ГОСТ Р 51841–2001	1
  Напряжение «логического нуля»	-3…5 В
  Максимальный ток «логического нуля»	2 мА
  Напряжение «логической единицы»	15…30 В
  Максимальный ток «логической единицы»	9 мА (при 30 В)
  Минимальная длительность импульса, воспринимаемого дискретным входом:	1,6 мс (меандр)
  Подключаемые входные устройства	– коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.) – трехпроводные датчики, имеющие на выходе транзистор n-p-n- или pnp-типа с открытым коллектором – дискретные сигналы с напряжением от минус 3 до 30 В
  Дискретные выходы (контакты электромагнитных реле)
  Количество релейных выходных каналов	12
  Максимальный ток, коммутируемый контактами реле, не более	3 А
  Время переключения контактов реле из состояния «лог. 0» в «лог. 1» и обратно, не более	10 мс (выходы DО1…DО12)
  Суммарный максимальный ток нагрузки группы реле:
  COM1-COM2	3 А
  COM3	3 А
  COM4	3 А
  COM5	12 А
  COM6	12 А
  COM7-COM10	—
  Механический ресурс реле	– не менее 300 000 циклов переключений при максимальной коммутируемой нагрузке – не менее 500 000 циклов переключений при коммутации нагрузки менее половины от максимальной
  Интерфейсы связи, количество
  RS-485	2
  RS-232	1
  RS-232-Debug	1
  Ethernet 100 Base-T	1

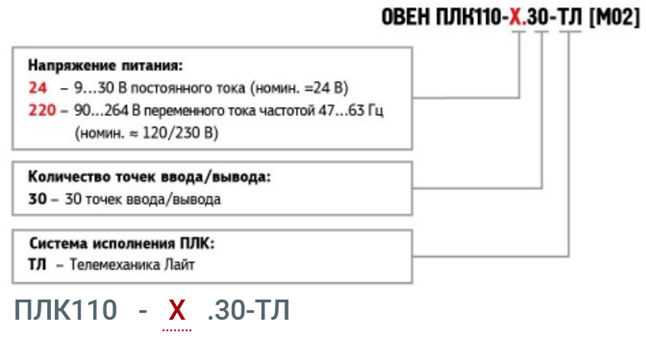

  Модификации:
