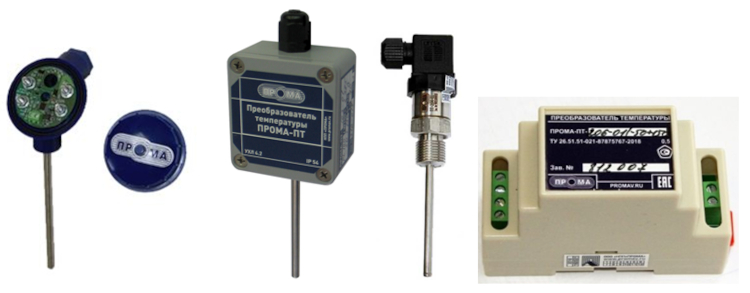

ПРОМА-ПТ-200 Преобразователи температуры
ПРОМА-ПТ-200 ПРЕОБРЕЗОВАТЕЛИ ТЕМПЕРАТУРЫ С ВЫХОДОМ (4-20МА)
- Информация
- Документация
- Смотрите также
-
Преобразователи ПРОМА-ПТ-200 выполняют функцию преобразования измеряемой температуры от первичного преобразователя в выходной токовый сигнал (4-20) мА и выдачу токового сигнала (4-20) мА на регистрацию или регулирование.
Преобразователи ПРОМА-ПТ-200 используются в устройствах контроля, регулирования и управления технологическими процессами в системах отопления, вентиляции, кондиционирования и других отраслях.
Основные технические характеристики преобразователей ПРОМА-ПТ-200
Тип чувствительного элемента Платиновый Термопара НСХ – для мод. ПРОМА-ПТ– 201, 202, 203, 204, 206 Pt 100, Pt 500 — НСХ – для мод. ПТ-207 — L (ТХК), K (ТХА) Температурный коэффициент α, °С-1 0,00385 0,00428 Максимальный измерительный ток, мА, при сопротивлении чувствительного элемента: 50 Ом — 1,0 100 Ом 1,0 1,0 500 Ом 0,7 — 1000 Ом 0,3 — Потребляемый ток, не более, мА 20 Время термической реакции, не более, с 60 Электрическое сопротивление изоляции при температуре (25 ±10) °С и относительной влажности (45-80) %, МОм, не менее 100 Пределы допускаемой основной погрешности преобразования в выходной токовый сигнал, от диапазона измерений, не более, % 0,5 Предельные значения выходного сигнала постоянного тока, мА 4 и 20 Нагрузочное сопротивление для токового выхода (4-20) мА, Ом (1–500) Время установления рабочего режима (предварительный прогрев), не более, мин. 15 Средняя наработка на отказ, час 80000 Дискретность задания диапазона измерения, ºС 50 Напряжение питания, В (24 ±6) Потребляемая мощность, не более, Вт 1,0 Диапазон измерений*, ºС:
— для мод. ПРОМА-ПТ– 201, 202, 203, 204, 206
— для мод. ПРОМА-ПТ-207
(-50…400)
(-50…1200)Рабочее давление, МПа, не более 0,01 или 1,6 Условия эксплуатации:
— температура окружающего воздуха, ºС
— относительная влажность окружающего воздуха
от минус 50 до + 70
80 % при 35 ºСЭлектрическая прочность изоляции ПТ должен без повреждений выдерживать в течение 1 мин синусоидальное переменное напряжение 500 В частотой 50 Гц Длина монтажной части, L, не более, мм (40 – 400) (для моделей ПТ-201, 202, 203, 204) Диаметр монтажной части, D, не более, мм (6-8) (для ПТ-201, 202, 203, 204) Габаритные размеры (без монтажной части), не более, мм См. рис. 1-4 Масса, не более, кг 0,6 Характеристики:
Вид Наименование Характеристики Диапазон измерений
Прома-ПТ-201-Г
(гильза гладкая D=6; пластиковый корпус)Питание токовая петля
Встроенный ЧЭ НСХ Pt100, Pt500
Выходной сигнал (4-20) мА.
Длина монтажной части: (40…200мм)
*свыше 200 мм по запросу-50…+200 °C Прома-ПТ-201-Р
(с подвижной гайкой D=6; пластиковый корпус) М20х1,5 или G 1/2-50…+200 °C
Прома-ПТ-202-60-Г
(гильза гладкая D=6; пластиковый корпус)Питание токовая петля
Встроенный ЧЭ НСХ Pt100, Pt500
Выходной сигнал (4-20) мА.
Длина монтажной части: (40…200мм)
*свыше 200 мм по запросу-50…+50 °C Прома-ПТ-203-Г
(гильза гладкая D=6; металлический корпус)-50…+200 °C Прома-ПТ-203-Р
(со штуцером М20х1,5 или G 1/2; подвижный; D=6 металлический корпус)-50…+200 °C
Прома-ПТ-204
М20Х1,5 ИЛИ G 1/2;Питание токовая петля
Встроенный ЧЭ НСХ Pt100, Pt500
Выходной сигнал (4-20) мА.
Длина монтажной части: (40…200мм)
*свыше 200 мм по запросу-50…+200 °C Прома-ПТ-204
М20Х1,5 ИЛИ G 1/2;-50…+400 °C
Прома-ПТ-206 Нормирующий преобразователь на Din-рейку
Выходной сигнал (4-20) мА.Pt100
Pt500
Прома-ПТ-207 Pt100
Pt500Исполнения преобразователей ПРОМА-ПТ-200
Условное обозначение НСХ датчика Диапазон измерений*, ºС Термопреобразователи сопротивления по ГОСТ 6651-2009 ПРОМА-ПТ-201 ПРОМА-ПТ-202 ПРОМА-ПТ-203 ПРОМА-ПТ-204 ПРОМА-ПТ-206 ПРОМА-ПТ-207 Pt 100 (α=0,00385 °С-1) (-50…400) (-50…400) (-50…400) (-50…400) (-50…400) — Pt 500 (α=0,00385 °С-1) (-50…400) (-50…400) (-50…400) (-50…400) (-50…400) — Термоэлектрические преобразователи по ГОСТ Р 8.585-2001 L (ТХК) — — — (-50…800) K (ТХА) — — — (-50…1200)
