РТ-5 (термостат) Реле температурное малоинерционное

Раздел:

Биметаллическое реле температурное РТ-5 изготовлено в корпусе из нержавеющей стали 12x18H10T или SUS304.

Информация
Документация
Смотрите также

Чувствительный элемент — термобиметалл. Характер размыкания/замыкания контактов — плавный, поэтому вблизи температуры срабатывания возможен кратковременный «дребезг» контактов.

Реле температурное не рекомендуется использовать в зонах, подверженных вибрации.

Благодаря маленькому гистерезису реле РТ-5 можно использовать для поддержания температуры (как термостат).

Температурные реле РТ-5 выпускаются с широким интервалом температуры срабатывания от минус 20°С до +200°С (с нормально разомкнутыми контактами). Кабель: RFS05 2х0,5мм2 высокотемпературный с силиконовой оболочкой и фторопластовой изоляцией жил.

Для реле в конструктивном исполнении 2 допускается изготовление подвижного штуцера из чёрного металла с покрытием цинк или никель.

Особенности:

Низкая инерционность
Маленький гистерезис
Температура срабатывания любая из интервала -20...+200°С с шагом 10°С и точностью ±5°С

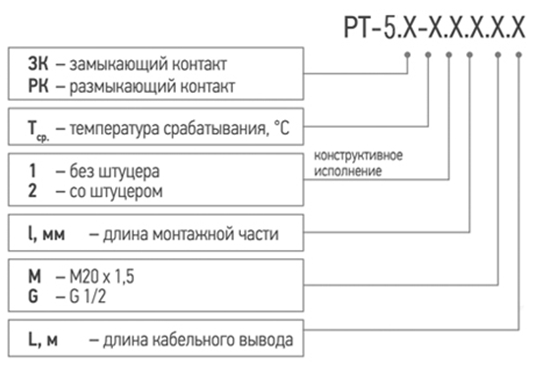

Обозначение при заказе:

* С ЗК только по спецзаказу

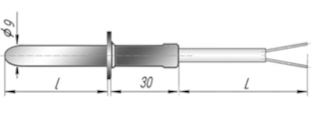

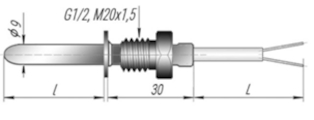

Конструктивное исполнение


Исполнение 1	Исполнение 2

Перечень стандартных размеров

Диаметр монтажной части, d, мм	9,0
Длина монтажной части, l, мм	20,0; 30,0; 60,0; 80,0; 100,0
Диаметр резьбы, М, мм (для исп.2)	М20х1,5; G1/2
Длина кабеля, L, м	0,2; 0,5; 1,0; 2,0
Материал присоединительного кабеля	RFS 3х0,5

* Примечание — Кабель — высокотемпературный с силиконовой оболочкой и фторопластовой изоляцией и сечением жил 0,5 мм².

Технические характеристики:

Коммутируемое напряжение	=24В, ≈120В
Коммутируемый ток	1А
Температура срабатывания термореле	от -20 до +200°С с шагом 10°С
Погрешность (разброс по температуре срабатывания)	±5°С
Гистерезис	от 1 до 5°С
Кол-во коммутационных циклов	не менее 50000
Максимальное давление в контролируемой среде	1,6 МПа
Материал защитной арматуры	12Х18Н10Т; SUS304
Степень защиты	IP65
Средняя наработка на отказ	не менее 50000 ч
Средний срок службы	5 лет
Масса реле	не более 0,25 кг

* При температуре размыкания контактов возможен небольшой дребезг (несколько периодов замыкания-размыкания).

Применение:
Реле температуры (термостат) РТ-5 предназначено для контроля, сигнализация о превышении температуры, например в сауне и т.д.; поддержания температуры (термостатирование).
