РТ-3 Реле температурное

Раздел:

Тепловое реле РТ-3 предназначено для сигнализации и защиты от перегрева различного оборудования, в том числе электродвигателей, насосов, электрических, тепловых котлов и т.д.

Информация
Документация
Смотрите также

Реле изготовлено в герметичном корпусе из нержавеющей стали с резьбовым соединением.

Подключение теплового реле осуществляется через современный соединитель DIN43650.

Принцип действия теплового реле РТ-3 основан на скачкообразной деформации диска из термобиметалла, при достижении определенной температуры (температуры срабатывания).

Особенности:

Тепловая защита от перегрева электродвигателей, насосов, электрических и тепловых котлов и т.д.
Сигнализация о превышении температуры
Герметичный корпус из нержавеющей стали
Высокая прочность
На основе термобиметалла
8 конструктивных исполнений

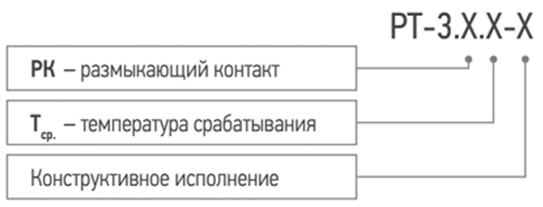

Обозначение при заказе:

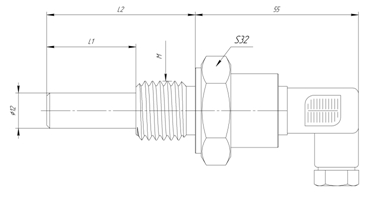

Конструктивные исполнения:

Номер исполнения	М	L1, мм	L2, мм
01	G 3/8	20	40
02	G 3/8	30	50
03	G 1/2	20	40
04	G 1/2	30	50
05	G 3/4	20	40
06	G 3/4	30	50
07	М 20х1,5	20	40
08	М 20х1,5	30	50

Технические характеристики:

Номинальное напряжение	до 250 В 50 Гц
Номинальный ток	1,6 А при cosϕ=0,6 2,5 А при cosϕ=1,0
Количество коммутационных циклов, не менее	10000
Максимальный ток	4,0 А для 100 циклов
Температура срабатывания (из диапазона)	65…130°С
Погрешность по температуре срабатывания	±5°С
Гистерезис	15…45°С
Напряжение пробоя в течение 1 мин.	не менее 2000 В 50 Гц
Степень защиты корпуса	IP65
Максимальное давление в контролируемой среде	4 МПа
Масса	не более 0,25 кг
Средний срок службы	10 лет

Применение:
Реле температурное РТ-3 предназначено для сигнализации и защиты от перегрева различного оборудования, в том числе электродвигателей, насосов, электрических и других тепловых котлов и т.д.
