РТ-1 Реле температурное

Раздел:

Реле температурное с самовозвратом РТ-1 предназначено для эксплуатации в качестве встроенного элемента внутри тепловых и других, в том числе комбинированных пожарных извещателей, а также для работы в изделиях электротехнических для поддержания температуры и температурной защиты.

Информация
Документация
Смотрите также

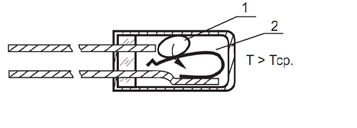

В качестве чувствительного элемента в реле используется материал с «памятью формы», изготовленный по специальной технологии. При повышении температуры окружающей среды (до температуры срабатывания реле), чувствительный элемент (1) изменяет форму и воздействует на контактную пружину (2), в результате чего происходит размыкание (замыкание) контактов. При понижении температуры окружающей среды контакты реле возвращаются в исходное положение.

Внешний вид

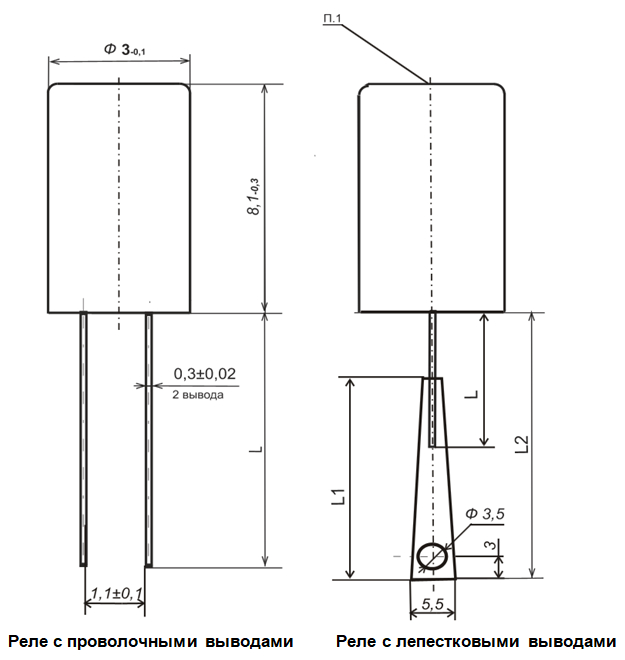

Перечень стандартных размеров

Диаметр корпуса, d, мм	3,0
Длина корпуса, l, мм	8,0
Длина проволочных выводов, L, мм	10,0±1,0; 20,0±1,0
Длина лепестковых выводов*, L1, мм (под винт М3)	25,0; 33,5
Общая выводов длина, (L2), мм	Общая длина (L2) определяется, как сумма длин проволочного вывода (L) и лепестка, (L1), уменьшенная на длину соединения, которая не может быть менее 4,0 мм.

* Допускается, по согласованию, длина лепестка из диапазона от 10,0 до 33,5 мм.

Особенности:

Миниатюрный корпус (самое малогабаритное в мире термореле)
Сверхнизкая инерционность - не более 3 сек.
Небольшой гистерезис (от 2°С)
Нормально-замкнутые или нормально-разомкнутые контакты
Высокая надежность

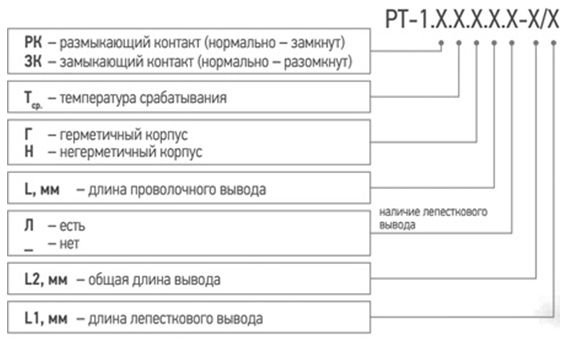

Обозначение при заказе:

Технические характеристики:

Номинальное/предельное коммутируемое напряжение	24/40 В
Номинальный/предельный коммутируемый ток	30/100 мА
Температура срабатывания	+50; 60; 62; 65; 70; 80; 90°С
Пределы допускаемых отклонений	±2; 3; 5; 10 °С (±5 °С – стандартное)
Гистерезис температурный	(4,5±2,5)°С
Показатель тепловой инерции	не более 3 сек
Полное сопротивление контактной цепи при замкнутых контактах, в процессе эксплуатации в нормальных климатических условиях	не более 1,0 Ом
Максимальная допустимая температура окружающей среды	+140 °С
Климатическое исполнение	УХЛ 3.1 по ГОСТ 15150-69
Условия эксплуатации	Температура окружающей среды -60…+125°С Относительная влажность до 98% при температуре 25 °С без конденсации влаги Атмосферное давление (84,0-106,7) кПа
Масса не более	0,15 г
Средний срок службы	10 лет

Применение:
Реле температурные с самовозвратом РТ-1 предназначены для эксплуатации в качестве встроенных элементов внутри тепловых и других, в том числе комбинированных пожарных извещателей, а также для работы в изделиях электротехнических для поддержания температуры и температурной защиты.
