ДТКБ-2000Х / ДТКБ-2000 Термостаты

Раздел:

Термостаты с переключающим контактом предназначены для автоматического поддержания температуры жидких и газообразных сред, неагрессивных к материалу термобаллона, или для регулирования температуры воздуха по месту установки.

Информация
Документация
Смотрите также

Термостаты могут использоваться для управления исполнительными устройствами (калориферами, приборами нагрева, теплообменниками, вентиляторами и т.д.), а также для включения сигнальных устройств.

Принцип работы основан на свойстве объемного температурного расширения. Чувствительным элементом является термобаллон из нержавеющей стали. Жидкость, находящаяся в баллоне термостата, нагревается, расширяется, и через капиллярную трубку избыточный объем переходит в сильфон. Сильфон удлиняется и передает усилие на контактную группу, замыкается группа контактов, работающая на охлаждение. Когда температура среды понижается, жидкость в баллоне термостата остывает, сильфон уменьшается, давление с контакта пропадает, замыкается другая группа контактов, работающая на нагрев. Таким образом осуществляется автоматическое поддержание заданной температуры в системе.

Особенности:

Установка температуры при помощи поворотной шкалы
Не требует питания
Ламели для подключения в комплекте

Технические характеристики:

Параметры	Значения
Параметры	ДТКБ-2000Х	ДТКБ-2000
Диапазоны регулирования температуры	+35...+40°С	−35...+35°С	0...+30°С	0...+40°С	+30...+110°С
Дифференциал	±5°С	±5°С	±5°С	±5°С	±6°С
Коммутационная способность реле	~16 (2,5) А, 220 В (нагрев) ~5 (1) А, 220 В (охлаждение)
Механическая износостойкость	≥ 10⁵ циклов
Сопротивление контактов	≤ 50 мОм
Сопротивление изоляции при испытании напряжением 500 В	≥ 100 МОм
Монтаж	На стену
Степень защиты	IP30
Габаритные размеры измерительного блока	92×70×47 мм	92×70×47 мм	92×70×47 мм	92×70×49 мм	92×40×49 мм
Длина капилляра (Lc)	920 мм	65 мм	230 мм	920 мм	920 мм
Длина термобаллона (Lb)	110 мм	110 мм	142 мм	98 мм	103 мм
Диаметр термобаллона (Db)	6 мм	6 мм
Вес	128 г	124 г	117 г	131 г	131 г

* для индуктивной нагрузки

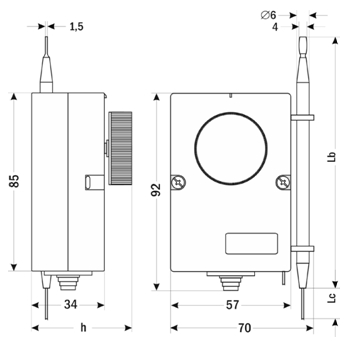

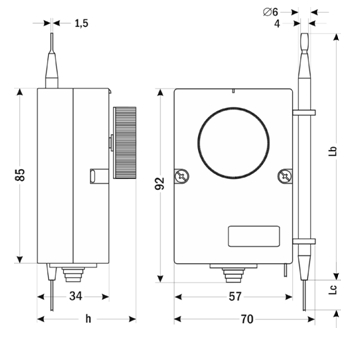

Габаритные размеры:

ДТКБ-2000Х		ДТКБ-2000

Размер, мм	+35...+40°С	Размер, мм	−35...+35°С	0...+40°С	+30...+110°С
Lc	920	Lc	65	920	920
Lb	98	Lb	110	98	103
h	49	h	47	49	49
