ДТК-2000Х / ДТК-2000 Термостаты

Раздел:

Термостат с переключающим контактом предназначен для автоматического поддержания температуры жидких и газообразных сред, неагрессивных к материалу термобаллона.

Информация
Документация
Смотрите также

Термостат может использоваться для управления исполнительными устройствами (калориферами, приборами нагрева, теплообменниками, вентиляторами и т.д.), а также для включения сигнальных устройств.

Принцип работы основан на свойстве объемного температурного расширения. Чувствительным элементом является термобаллон из нержавеющей стали. Жидкость, находящаяся в баллоне термостата, нагревается, расширяется, и через капиллярную трубку избыточный объем переходит в сильфон. Сильфон удлиняется и передает усилие на контактную группу, замыкается группа контактов, работающая на охлаждение. Когда температура среды понижается, жидкость в баллоне термостата остывает, сильфон уменьшается, давление с контакта пропадает, замыкается другая группа контактов, работающая на нагрев. Таким образом осуществляется автоматическое поддержание заданной температуры в системе.

Особенности:

Установка температуры при помощи поворотной шкалы
Не требует питания
Ламели для подключения в комплекте

Технические характеристики:

Параметры	Значения
Параметры	ДТК-2000Х	ДТК-2000
Индивидуальные особенности	Если установить ручкой значение +35...+40°C, тогда при нагреве до +38...+42°C реле сработает. При охлаждении примерно до +35°C реле выключится.	Для установки термобаллона на объект могут использоваться гильзы ГЗ-Н, ГЗЖ-Н подходящего диаметра и длины. Гильза повышает устойчивость к воздействию агрессивных измеряемых сред и обеспечивает защиту от давления рабочей среды. Фиксация гильзы ГЗ-Н без крепежного винта может осуществляться силиконовым герметиком (выбор герметика производится исходя из диапазона термостата)
Диапазоны регулирования температуры	+35...+40°С	−35...+35°С	0...+40°С	0...+150°С	+30...+180°С	+30...+230°С	+50...+320°С
Дифференциал	±5°С	±5°С	±5°С	±10°С	±10°С	±10°С	±12°С
Коммутационная способность реле	~16 (2,5) А, 220 В (нагрев) ~5 (1) А, 220 В (охлаждение)
Механическая износостойкость	≥ 10⁵ циклов
Сопротивление контактов	≤ 50 мОм
Сопротивление изоляции при испытании напряжением 500 В	≥ 100 МОм
Монтаж	На стену
Степень защиты	IP30
Габаритные размеры измерительного блока	92×57×47 мм	92×57×47 мм
Длина капилляра (Lc)	840 мм	1400 мм	1400 мм	840 мм	1420 мм	840 мм	1420 мм
Длина термобаллона (Lb)	110 мм	105 мм	100 мм	60 мм	45 мм	50 мм	125 мм
Диаметр термобаллона (Db)	6 мм	6 мм	6 мм	6 мм	6 мм	6 мм	6 мм
Вес	128 г	128 г	131 г	112 г	128 г	112 г	129 г

* для индуктивной нагрузки

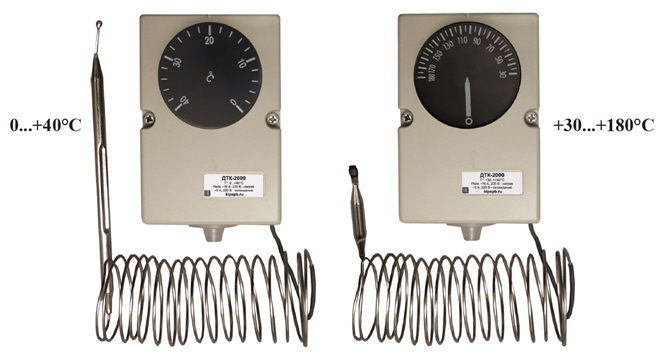

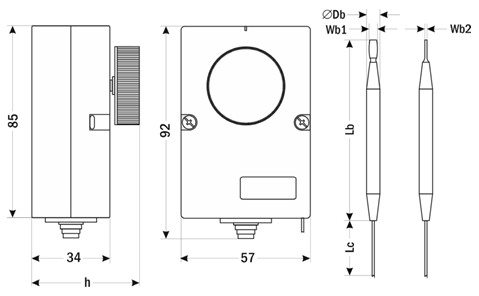

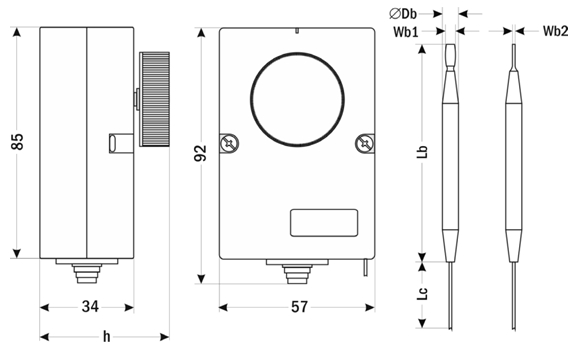

Габаритные размеры:

ДТК-2000Х

Размер, мм	+35...+40°С
Lc	840
Lb	110
Db	6
Wb1	5
Wb2	1,5
h	49

ДТК-2000

Размер, мм	−35...+35°С	0...+40°С	+30...+150°С	+30...+180°С	+30...+230°С	+50...+320°С
Lc	1400	1400	840	1420	840	1420
Lb	105	100	60	45	50	125
Db	6	6	6	6	6	3
Wb1	4	5	н/д	4	н/д	3
Wb2	1,5	1,5	н/д	1,5	н/д	1
h	47	49	н/д	49	н/д	49
