Вид |
Наименование |
Технические характеристики |
 |

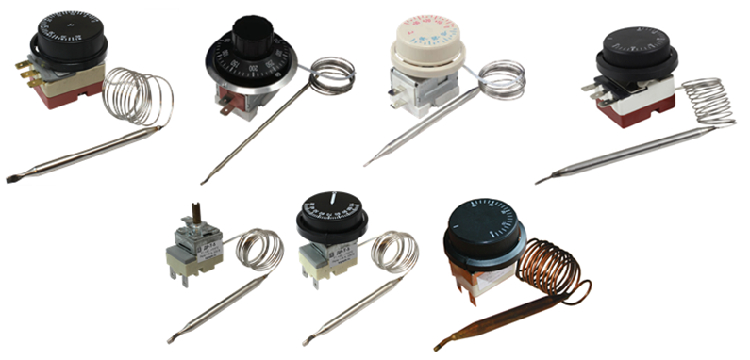

ДР-Т-2Х
Термостат с переключающимися контактами |
Предназначен для автоматического поддержания температуры жидких или газообразных сред, неагрессивных к материалу термобаллона. Может использоваться для управления исполнительными устройствами (калориферами, приборами нагрева, теплообменниками, вентиляторами и т.д.), а также для включения сигнальных устройств.
Принцип работы основан на свойстве объемного температурного расширения. Чувствительным элементом является термобаллон из нержавеющей стали. Жидкость, находящаяся в баллоне термостата, нагревается, расширяется, и через капиллярную трубку избыточный объем переходит в сильфон. Сильфон удлиняется и пере дает усилие на контактную группу, замыкается группа контактов, работающая на охлаждение. Когда температура среды понижается, жидкость в баллоне термостата остывает, сильфон уменьшается, давление с контакта пропадает, замыкается другая группа контактов, работающая на нагрев. Таким образом осуществляется автоматическое поддержание заданной температуры в системе.
Если установить ручкой значение +35...+40°C, тогда при нагреве до +38...+42°C реле сработает. При охлаждении примерно до +35°C реле выключится.
Особенности:
-
Капиллярные термостаты
-
Работа на нагрев или охлаждение
-
Установка температуры при помощи поворотной шкалы
-
Не требуют питания
Технические характеристики:
|
Параметр |
Значение |
|
Диапазоны регулирования температуры |
+35...+40°C |
|
Погрешность |
±5°С |
|
Реле |
~16 А, 220 В |
|
Крепление |
Щитовое |
|
Длина капилляра |
940 мм |
|
Длина термобаллона (L) |
110 мм |
|
Диаметр термобаллона (D) |
6 мм |
|
Габаритные размеры |
46×35×54 мм |
|
Вес |
78 г |

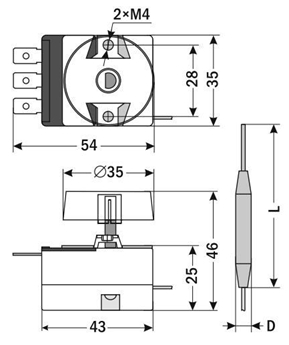

Габаритные размеры:
 |
 |
ДР-Т-8
Термостат с переключающимися контактами |
Предназначен для автоматического поддержания температуры жидких или газообразных сред, неагрессивных к материалу термобаллона. Может использоваться для управления исполнительными устройствами (калориферами, приборами нагрева, теплообменниками, вентиляторами и т.д.), а также для включения сигнальных устройств.
Принцип работы основан на свойстве объемного температурного расширения. Чувствительным элементом является термобаллон из нержавеющей стали. Жидкость, находящаяся в баллоне термостата, нагревается, расширяется, и через капиллярную трубку избыточный объем переходит в сильфон. Сильфон удлиняется и пере дает усилие на контактную группу, замыкается группа контактов, работающая на охлаждение. Когда температура среды понижается, жидкость в баллоне термостата остывает, сильфон уменьшается, давление с контакта пропадает, замыкается другая группа контактов, работающая на нагрев. Таким образом осуществляется автоматическое поддержание заданной температуры в системе.
Особенности:
-
Установка температуры при помощи поворотной шкалы
-
Не требует питания
-
Ламели для подключения в комплекте
-
Для установки термобаллона на объект могут использоваться гильзы ГЗ-Н, ГЗЖ-Н подходящего диаметра и длины. Гильза повышает устойчивость к воздействию агрессивных измеряемых сред и обеспечивает защиту от давления рабочей среды. Фиксация гильзы ГЗ-Н без крепежного винта может осуществляться силиконовым герметиком (выбор герметика производится исходя из диапазона термостата)
Технические характеристики:
|
Параметр |
Значение |
|
Диапазоны регулирования температуры |
−35...+35°С |
0...+40°С |
+30...+110°С |
+30...+180°С |
+50...+350°С |
|
Дифференциал |
±4°С |
±4°С |
±5°С |
±7°С |
±13°С |
|
Коммутационная способность реле (при активной нагрузке) |
~20 А, 250 В |
|
Механическая износостойкость |
≥ 105 |
|
Сопротивление контактов |
≤ 50 мОм |
|
Сопротивление изоляции при испытании напряжением 500 В |
≥ 100 МОм |
|
Монтаж |
В щит |
|
Габаритные размеры измерительного блока |
55×62×51 мм |
59×67×64 мм |
|
Длина капилляра |
940 мм |
950 мм |
|
Длина термобаллона (L) |
110 мм |
120 мм |
80 мм |
45 мм |
122 мм |
|
Диаметр термобаллона (D) |
6 мм |
3 мм |
|
Вес |
94 г |
100 г |
99 г |
94 г |
99 г |

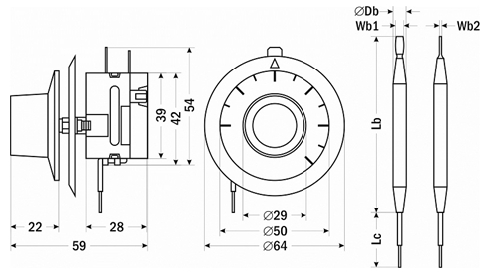

Габаритные размеры:
Размеры прибора с диапазоном измерения −35...35°С
Размеры приборов с диапазонами измерения 0...40°С, 30...110°С, 30...180°С, 50...350°С
|
Размер, мм |
−35...+35°С |
0...+40°С |
+30...+110°С |
+30...+180°С |
+50...+350°С |
|
Lc |
940 |
940 |
940 |
950 |
950 |
|
Lb |
110 |
120 |
80 |
45 |
125 |
|
Db |
6 |
6 |
6 |
6 |
3 |
|
Wb1 |
5 |
4 |
4 |
4 |
3,5 |
|
Wb2 |
1 |
1,5 |
1,5 |
1,5 |
1 |
|
 |
ДР-Т-2
Термостат с переключающим контактом |
Предназначен для автоматического поддержания температуры жидких или газообразных сред, неагрессивных к материалу термобаллона. Может использоваться для управления исполнительными устройствами (калориферами, приборами нагрева, теплообменниками, вентиляторами и т.д.), а также для включения сигнальных устройств.
Принцип работы основан на свойстве объемного температурного расширения. Чувствительным элементом является термобаллон из нержавеющей стали. Жидкость, находящаяся в баллоне термостата, нагревается, расширяется, и через капиллярную трубку избыточный объем переходит в сильфон. Сильфон удлиняется и пере дает усилие на контактную группу, замыкается группа контактов, работающая на охлаждение. Когда температура среды понижается, жидкость в баллоне термостата остывает, сильфон уменьшается, давление с контакта пропадает, замыкается другая группа контактов, работающая на нагрев. Таким образом осуществляется автоматическое поддержание заданной температуры в системе.
Особенности:
-
Установка температуры при помощи поворотной шкалы
-
Не требует питания
-
Ламели для подключения в комплекте
-
Для установки термобаллона на объект могут использоваться гильзы ГЗ-Н, ГЗЖ-Н подходящего диаметра и длины. Гильза повышает устойчивость к воздействию агрессивных измеряемых сред и обеспечивает защиту от давления рабочей среды. Фиксация гильзы ГЗ-Н без крепежного винта может осуществляться силиконовым герметиком (выбор герметика производится исходя из диапазона термостата)
Технические характеристики:
|
Параметр |
Значение |
|
Диапазоны регулирования температуры |
−35...+35°С |
0...+40°С |
+30...+110°С |
+30...+230°С |
+50...+320°С |
|
Дифференциал |
±5°С |
±5°С |
±6°С |
±12°С |
±12°С |
|
Коммутационная способность реле |
~16 (2,5*) А, 220 В (нагрев)
~5 (1*) А, 220 В (охлаждение) |
|
Механическая износостойкость |
≥ 105 циклов |
|
Сопротивление контактов |
≤ 50 мОм |
|
Сопротивление изоляции при испытании напряжением 500 В |
≥ 100 МОм |
|
Монтаж |
В щит |
|
Габаритные размеры измерительного блока |
46,5×51×60 мм |
45×51×60 мм |
|
Длина капилляра (Lc) |
900 мм |
940 мм |
|
Длина термобаллона (Lb) |
108 мм |
95 мм |
85 мм |
145 мм |
125 мм |
|
Диаметр термобаллона (Db) |
6 мм |
5 мм |
6 мм |
3 мм |
3 мм |
|
Вес |
92 г |
88 г |
88 г |
86 г |
88 г |
* для индуктивной нагрузки

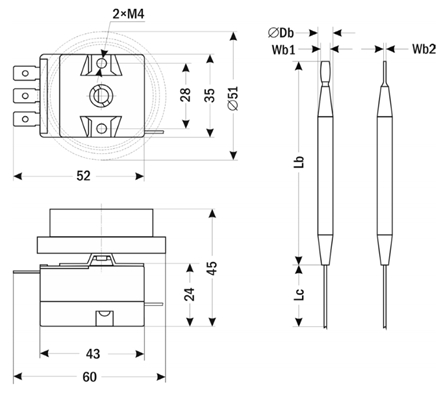

Габаритные размеры:
|
Размер, мм |
−35...+35°С |
0...+40°С |
+30...+110°С |
+30...+230°С |
+50...+320°С |
|
Lc |
900 |
900 |
900 |
940 |
940 |
|
Lb |
108 |
95 |
85 |
145 |
125 |
|
Db |
6 |
5 |
6 |
3 |
3 |
|
Wb1 |
3,5 |
3,5 |
3,5 |
3 |
2,7 |
|
Wb2 |
1,5 |
1,3 |
1,5 |
0,7 |
1 |
|
 |
ДР-Т-2с
Термостат с переключающимися контактами |
Предназначен для автоматического поддержания температуры жидких или газообразных сред, неагрессивных к материалу термобаллона. Может использоваться для управления исполнительными устройствами (калориферами, приборами нагрева, теплообменниками, вентиляторами и т.д.), а также для включения сигнальных устройств.
Принцип работы основан на свойстве объемного температурного расширения. Чувствительным элементом является термобаллон из нержавеющей стали. Жидкость, находящаяся в баллоне термостата, нагревается, расширяется, и через капиллярную трубку избыточный объем переходит в сильфон. Сильфон удлиняется и пере дает усилие на контактную группу, замыкается группа контактов, работающая на охлаждение. Когда температура среды понижается, жидкость в баллоне термостата остывает, сильфон уменьшается, давление с контакта пропадает, замыкается другая группа контактов, работающая на нагрев. Таким образом осуществляется автоматическое поддержание заданной температуры в системе.
Особенности:
-
Капиллярные термостаты
-
Работа на нагрев или охлаждение
-
Установка температуры при помощи поворотной шкалы
-
Не требуют питания
-
Ламели для подключения в комплекте
Технические характеристики:
|
Параметр |
Значение |
|
Дифференциал |
+2...+10°С |
|
Реле |
~16 А, 220 В |
|
Крепление |
Щитовое |
|
Габаритные размеры |
46×35×54 мм |
|
Вес |
78 г |
|
Диапазоны регулирования температуры, °C |
Длина капилляра, мм |
Длина термобаллона (L), мм |
Диаметр термобаллона (D), мм |
|
0...+40°C |
940 |
150 |
6 |

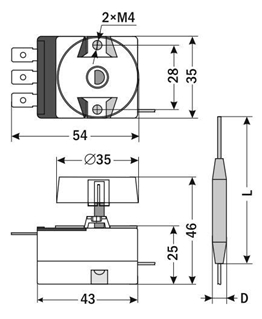

Габаритные размеры:
 |
 |
ДР-Т-5
Термостат с переключающим контактом |
Предназначен для автоматического поддержания температуры жидких или газообразных сред, неагрессивных к материалу термобаллона. Может использоваться для управления исполнительными устройствами (калориферами, приборами нагрева, теплообменниками, вентиляторами и т.д.), а также для включения сигнальных устройств.
Принцип работы основан на свойстве объемного температурного расширения. Чувствительным элементом является термобаллон из нержавеющей стали. Жидкость, находящаяся в баллоне термостата, нагревается, расширяется, и через капиллярную трубку избыточный объем переходит в сильфон. Сильфон удлиняется и передает усилие на контактную группу, замыкается группа контактов, работающая на охлаждение. Когда температура среды понижается, жидкость в баллоне термостата остывает, сильфон уменьшается, давление с контакта пропадает, замыкается другая группа контактов, работающая на нагрев. Таким образом осуществляется автоматическое поддержание заданной температуры в системе.
Особенности:
-
Установка температуры при помощи поворотной шкалы
-
Не требует питания
-
Ламели для подключения в комплекте
-
Для установки термобаллона на объект могут использоваться гильзы ГЗ-Н, ГЗЖ-Н подходящего диаметра и длины. Гильза повышает устойчивость к воздействию агрессивных измеряемых сред и обеспечивает защиту от давления рабочей среды. Фиксация гильзы ГЗ-Н без крепежного винта может осуществляться силиконовым герметиком (выбор герметика производится исходя из диапазона термостата)
Технические характеристики:
|
Параметр |
Значение |
|
Диапазоны регулирования температуры |
−35...+35°С |
0...+40°С |
+30...+85°С |
+30...+110°С |
+50...+200°С |
+50...+320°С |
|
Дифференциал |
±5°С |
±6°С |
±12°С |
|
Коммутационная способность реле |
~16 (5*) А, 220 В (нагрев и охлаждение) |
|
Механическая износостойкость, циклов |
≥ 105 |
|
Сопротивление контактов |
≤ 50 мОм |
|
Сопротивление изоляции при испытании напряжением 500 В |
≥ 100 МОм |
|
Монтаж |
В щит |
|
Габаритные размеры измерительного блока |
62×51×51 мм |
|
Длина капилляра (Lc) |
870 мм |
|
Длина термобаллона (Lb) |
110 мм |
120 мм |
85 мм |
60 мм |
125 мм |
|
Диаметр термобаллона (Db) |
6 мм |
3 мм |
|
Вес |
83 г |
82 г |
84 г |
79 г |
82 г |
* для индуктивной нагрузки

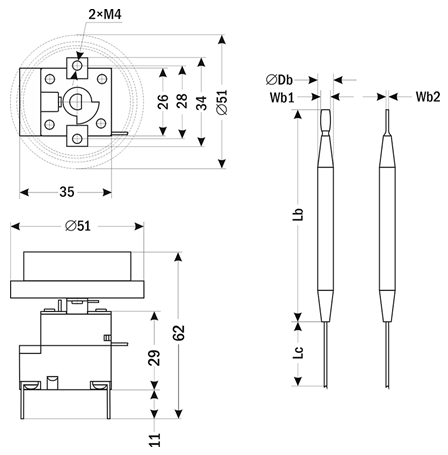

Габаритные размеры:
|
Размер, мм |
−35...+35°С |
0...+40°С |
+30...+85°С |
+30...+110°С |
+50...+200°С |
+50...+320°С |
|
Lc |
870 |
870 |
870 |
870 |
870 |
870 |
|
Lb |
110 |
120 |
85 |
85 |
60 |
125 |
|
Db |
6 |
6 |
6 |
6 |
6 |
3 |
|
Wb1 |
3,5 |
3,5 |
4 |
4 |
3,5 |
2,5 |
|
Wb2 |
1,5 |
1,5 |
1,5 |
1,5 |
1 |
1 |
|
 |
ДР-Т-5с
Термостат с переключающимися контактами |
Предназначен для автоматического поддержания температуры жидких или газообразных сред, неагрессивных к материалу термобаллона. Может использоваться для управления исполнительными устройствами (калориферами, приборами нагрева, теплообменниками, вентиляторами и т.д.), а также для включения сигнальных устройств.
Принцип работы основан на свойстве объемного температурного расширения. Чувствительным элементом является термобаллон из латуни. Жидкость, находящаяся в баллоне термостата, нагревается, расширяется, и через капиллярную трубку избыточный объем переходит в сильфон. Сильфон удлиняется и пере дает усилие на контактную группу, замыкается группа контактов, работающая на охлаждение. Когда температура среды понижается, жидкость в баллоне термостата остывает, сильфон уменьшается, давление с контакта пропадает, замыкается другая группа контактов, работающая на нагрев. Таким образом осуществляется автоматическое поддержание заданной температуры в системе.
Особенности:
-
Капиллярные термостаты
-
Работа на нагрев или охлаждение
-
Установка температуры при помощи поворотной шкалы
-
Не требуют питания
-
Ламели для подключения в комплекте
Технические характеристики:
|
Параметр |
Значение |
|
Диапазоны регулирования температуры |
0...+40°C |
|
Погрешность |
±4°С |
|
Дифференциал |
+2...+10°С (в зависимости от диапазона) |
|
Реле |
~16 А, 220 В |
|
Крепление |
Щитовое |
|
Длина капилляра |
900 мм |
|
Диаметр термобаллона (D) |
6 мм |
|
Длина термобаллона |
150 мм |
|
Габаритные размеры |
62×43×43 мм |
|
Вес |
83 г |

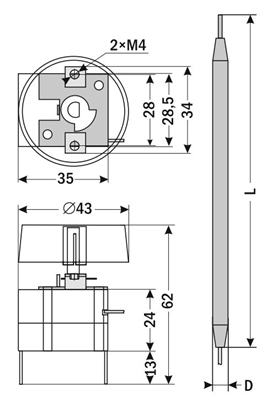

Габаритные размеры:
 |
