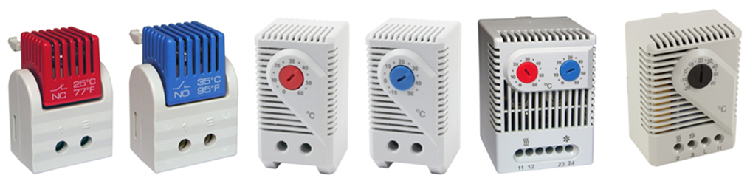

  Предлагаем следующие модели термостатов:

  Вид	Наименование	Технические характеристики
  	FTO-011 Термостат	Особенности: Управление калориферами, нагревателями Биметаллические термостаты Уставка зависит от модификации и указывается на корпусе термостата Не требуют питания Реле размыкается при Tтек ≥ Tвыкл, замыкается при Tтек ≤ Tвкл Небольшие размеры Простой монтаж Высокая точность коммутации Технические характеристики: Параметр Значение Температура включения +5°C +15°C Температура выключения +15°C +25°C Чувствительный элемент Термобиметалл Тип контакта Щелчковый контакт Реле ~5 (1,6*) A, 240 В Количество срабатываний реле > 100 000 Максимальный пусковой ток ~16 А за 10 с Подключение** 2-полюсный терминал, максимальный момент затяжки 0,8 Нм: жесткий провод/многожильный провод 2,5 мм² (AWG 14) Крепление Зажим для шины 35 мм, согласно DIN EN 60715 Корпус Пластмасса UL94 V-0, светло-серая Степень защиты IP20 Допуски VDE, UL File No. E164102, EAC Условия эксплуатации −40...+80°C, ≤ 90%RH (без образования конденсата) Условия хранения −45...+80°C, ≤ 90%RH (без образования конденсата) Монтажное положение Любое Монтаж На DIN-рейку Габаритные размеры 47×33×33 мм Вес 25 г * Для индуктивной нагрузки ** При подключении многожильным проводом должны быть использованы наконечники Габаритные размеры:
  	FTS-011 Термостат	Особенности: Управление вентиляторами, устройствами охлаждения Биметаллический термостат Уставка зависит от модификации и указывается на корпусе термостата Не требуют питания Реле замыкается при Tтек ≥ Tвыкл, размыкается при Tтек ≤ Tвкл Небольшие размеры Простой монтаж Высокая точность коммутации Технические характеристики: Параметр Значение Температура включения +35°C +50°C Температура выключения +25°C +40°C Чувствительный элемент Термобиметалл Тип контакта Щелчковый контакт Реле ~5 (1,6*) A, 240 В Количество срабатываний реле > 100 000 Максимальный пусковой ток ~16 А за 10 с Подключение** 2-полюсный терминал, максимальный момент затяжки 0,8 Нм: жесткий провод/многожильный провод 2,5 мм² (AWG 14) Крепление Зажим для шины 35 мм, согласно DIN EN 60715 Корпус Пластмасса UL94 V-0, светло-серая Степень защиты IP20 Допуски VDE, UL File No. E164102, EAC Условия эксплуатации −40...+80°C, ≤ 90%RH (без образования конденсата) Условия хранения −45...+80°C, ≤ 90%RH (без образования конденсата) Монтажное положение Любое Монтаж На DIN-рейку Габаритные размеры 47×33×33 мм Вес 25 г * Для индуктивной нагрузки ** При подключении многожильным проводом должны быть использованы наконечники Габаритные размеры:
  	KTO-011 Термостат	Особенности: Управление нагревателями, калориферами Биметаллический термостат Широкий диапазон настройки Установка температуры при помощи поворотной шкалы Не требуют питания Небольшой размер Простой монтаж Высокая коммутационная способность Технические характеристики: Параметр Значение Диапазоны регулирования температуры −20...+40°C, −10...+50°C, 0...+60°C Дифференциал +7 ± 4°С Чувствительный элемент Термобиметалл Тип контакта Щелчковый контакт Реле ~10 (2*) А, 250 В Количество срабатываний реле > 100 000 циклов Максимальный пусковой ток ~16 А за 10 с Подключение** 2-полюсный терминал, максимальный момент затяжки 0,5 Нм: жесткий провод 2,5 мм² (AWG 14) многожильный провод 1,5 мм² (AWG 16) Крепление Зажим для шины 35 мм согл. DIN EN 60715 Корпус Пластмасса UL94 V-0, светло-серая Степень защиты IP20 Условия эксплуатации и хранения −45...+80°C, ≤ 90%RH (без образования конденсата) Монтажное положение Любое Монтаж на DIN-рейку Габаритные размеры 60×33×43 мм Вес 41 г * Для индуктивной нагрузки ** При подключении многожильным проводом должны быть использованы наконечники Важное примечание: контактная система регулятора подвергается воздействию окружающей среды, таким образом, контактное сопротивление может измениться. Это может привести к падению напряжения и / или самостоятельному нагреву контактов. Габаритные размеры:
  	KTS-011 Термостат	Особенности: Управление вентиляторами, устройствами охлаждения Биметаллический термостат Широкий диапазон настройки Установка температуры при помощи поворотной шкалы Не требуют питания Небольшой размер Простой монтаж Высокая коммутационная способность Технические характеристики: Параметр Значение Диапазоны регулирования температуры −10...+50°C, 0...+60°C Дифференциал +7 ± 4°С Чувствительный элемент Термобиметалл Тип контакта «Сухой контакт» Реле ~10 (2*) А, 250 В Количество срабатываний реле > 100 000 циклов Максимальный пусковой ток ~16 А за 10 с Подключение** 2-полюсный терминал, максимальный момент затяжки 0,5 Нм: жесткий провод 2,5 мм² (AWG 14) многожильный провод 1,5 мм² (AWG 16) Крепление Зажим для шины 35 мм согл. DIN EN 60715 Корпус Пластмасса UL94 V-0, светло-серая Степень защиты IP20 Условия эксплуатации и хранения −45...+80°C, ≤ 90%RH (без образования конденсата) Монтажное положение Любое Габаритные размеры 60×33×43 мм Вес 41 г * Для индуктивной нагрузки ** При подключении многожильным проводом должны быть использованы наконечники Важное примечание: контактная система регулятора подвергается воздействию окружающей среды, таким образом, контактное сопротивление может измениться. Это может привести к падению напряжения и / или самостоятельному нагреву контактов. Габаритные размеры:

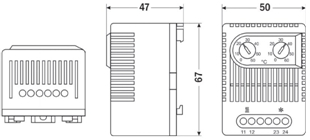

  	OGD-011 Термостат	Особенности: Не требует питания Раздельно настраиваемые температуры Высокая коммутационная способность Легкий доступ к клеммам Крепление зажимом Технические характеристики: Параметр Значение Диапазоны регулирования температуры* −10...+50°C или 0...+60°C или −10...+50°C, +20...+80°C Дифференциал +7 ± 4°С Чувствительный элемент Термобиметалл Тип контакта Щелчковый контакт Реле 2 реле ~10 (2*) A, 250 В Количество срабатываний реле > 100 000 циклов Максимальный пусковой ток ~16 А за 10 с Подключение 4-полюсный зажим 2,5 мм², многопроволочный провод с кабельным зажимом 1,5 мм² (макс. вращающий момент 0,5 Н·м) Допуски VDE и UL предусмотрены Условия эксплуатации и хранения −40...+80°C, ≤ 90%RH (без образования конденсата) Монтажное положение Любое Монтажн на DIN-рейку Габаритные размеры 67×50×47 мм Вес 90 г * Для определения реально устанавливаемого значения макс. гистерезис должен быть прибавлен к требуемой минимальной температуре. Например: требуемая мин. температура в помещении: +5°C; гистерезис (разница между вкл. и выкл.): +11 (7 ± 4)°C; необходимое деление поворотной шкалы: +16°C. Габаритные размеры:
  	FZK-011 Термостат	Особенности: Установка температуры с помощью поворотной шкалы Высокая мощность коммутации Высокая точность Легкий доступ к клеммам Крепление зажимом Переключающий контакт Технические характеристики: Параметр Значение Диапазоны регулирования температуры −20...+60°C Дифференциал +5 ± 3 °C Чувствительный элемент Термобиметалл Тип контакта Переключающий контакт Реле - NC - NO ~10 (4*) A, 250 В, 30 Вт ~5 (2*) A, 250 В, 30 Вт Количество срабатываний реле > 100 000 циклов Минимальный ток включения 10 мА Максимальный пусковой ток ~16 А за 10 с Подключение** 4-полюсный терминал, максимальный момент затяжки 0,5 Нм: жесткий провод/многожильный провод 2,5 мм² (AWG 14) Крепление Зажим для шины 35 мм согл. DIN EN 60715 Корпус Пластмасса UL94 V-0, светло-серая Степень защиты IP20 Условия эксплуатации и хранения −45...+65°C, ≤ 90%RH (без образования конденсата) Монтажное положение Любое Монтаж на DIN-рейку Габаритные размеры 67×50×39 мм Вес 100 г * Для индуктивной нагрузки ** При подключении многожильным проводом должны быть использованы наконечники Габаритные размеры:



• Руководство по эксплуатации на FTO-011 и FTS-011
  Руководство по эксплуатации на KTO-011 и KTS-011
  Руководство по эксплуатации на OGD-011
  Руководство по эксплуатации на FZK-011
