ДВТ-03 Датчики влажности и температуры

Раздел:

Экономичные датчики температуры и влажности ДВТ-03 — это современные высококачественные приборы, в которых используются цифровые сенсоры температуры и влажности, изготовленные в Швейцарии.

Информация
Документация
Смотрите также

Сенсоры температуры и влажности взаимозаменяемы. При выходе из строя сенсора его можно заменить без необходимости дополнительной юстировки датчика влажности. Тип используемого сенсора определяет класс точности прибора. Для защиты сенсора от попадания капель воды, грязи и т.д. он защищён легко снимаемым колпачком с фильтром из нержавеющей стали.

Мы предлагаем экономичные модели российских датчиков влажности, имеющих при хороших технических параметрах низкую стоимость. С датчиками влажности поставляется набор для юстировки, который позволит вам легко определить точность измерения датчиком относительной влажности без его демонтажа с объекта эксплуатации.

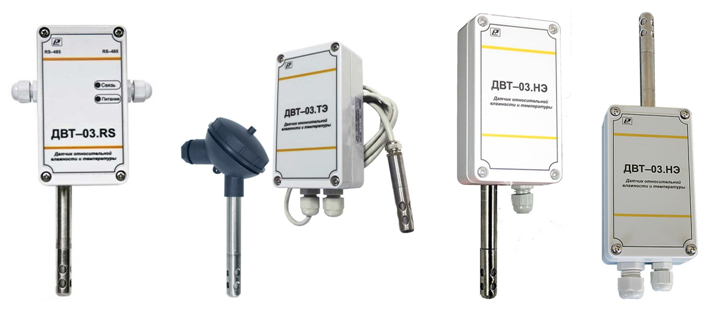

Модификации:

ДВТ-03.RS Датчики влажности и температуры
ДВТ-03.ТЭ Датчики влажности и температуры
ДВТ-03.НЭ Датчик влажности и температуры
ДВТ-03.НЭ1 Датчик влажности и температуры

Подробнее о каждой модели:

ДВТ-03.RS Датчики влажности и температуры

Серия ЭКОНОМ. выход RS485 Modbus, 5 модификаций

Измеритель влажности и температуры микропроцессорный ДВТ–03.RS предназначен для контроля и регулирования влажности и температуры воздуха и неагрессивных газов. Основными достоинствами являются высокая точность (±2,5%) измерения, взаимозаменяемый чувствительный элемент, стойкость к повышенной влажности, расширенный (до 100°С) диапазон температуры измерения.

В измерителях влажности ДВТ-03 используются гермовводы, для герметичного подключения датчиков.

Измерители работают в сети RS485 по протоколу Modbus. Для конфигурирования, визуализации параметров, работы с архивами данных рекомендуется использовать программу ПАС-ДВТ.

Программа предназначена для настройки параметров приборов ДВТ-03.RS и ПАС-01. Имеет удобный графический интерфейс, позволяющий легко работать с программой. При помощи программы можно не только производить поиск, регистрацию и конфигурирование приборов в сети, но также регистрировать данные измерений с представлением информации в виде таблицы и графика.

Программа — конфигуратор ПАС-ДВТ постоянно совершенствуется и распространяется бесплатно.

Программа обеспечивает задание следующих параметров:

адрес прибора в сети;
скорость обмена;
тип подключенного к прибору датчика;
период опроса датчика;
параметры цифровой фильтрации;

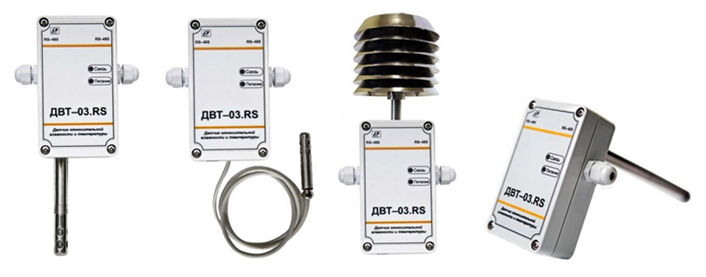

Конструктивные исполнения:

Датчик влажности и температуры канальный
Датчик влажности и температуры настенный (накладной)
Датчик влажности и температуры уличный

Особенности применения измерителя с адсорбционными емкостными чувствительными элементами влажности воздуха:

В данном приборе используется современный емкостной сенсор влажности, чувствительным материалом которого является специальный полимерный материал, адсорбирующий влагу из окружающего воздуха. При увеличении относительной влажности окружающей среды полимер насыщается влагой, при понижении – наоборот. Сенсор является высокостабильным элементом при средних значениях температуры 5…60°С и отн. влажности 20…80%. При выдержке сенсора при высокой влажности более 80% в течение длительного периода времени может наблюдаться сдвиг параметров сенсора в сторону увеличения. При возврате к нормальной влажности сенсор через некоторое время возвращается к исходным параметрам. Сенсор влажности является высокочувствительным элементом к условиям окружающей среды. Сенсор не должен контактировать с волатильными химическими веществами, т.к. это может привести к безвозвратному ухудшению его параметров. Не допускайте длительное присутствие вблизи сенсора паров растворителей, ацетона, этилового и изопропилового спирта, толуола, а также, кислот: соляной, азотной, серной и т.д., воздействия аммиака, озона. Не пользуйтесь для очистки прибора и сенсора спреем.

Используемые нами сенсоры полностью откалиброваны на заводе-изготовителе и являются взаимозаменяемыми. При выходе сенсора из строя просим выслать прибор в наш адрес для его замены.

Особенности:

Стандартный цифровой протокол связи RS 485 Modbus
Взаимозаменяемый чувствительный элемент
Диапазон измерения: –40…+100°С, 0...98% отн. влаж.
Точность измерения: от ±2,5% отн., от ±0,4°С
Улучшенная временная стабильность
Программа-конфигуратор содержит встроенную программу регистрации параметров в виде таблицы или графика
Количество датчиков в сети – до 247 (максимум 32 датчика на одной линии RS485)

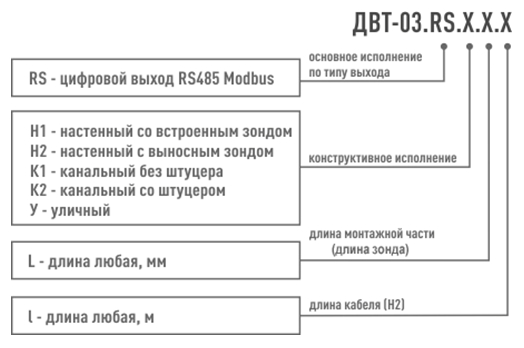

Обозначение при заказе:

Технические характеристики:

Напряжение питания	(24±2) В
Диапазон измерения относительной влажности	0…98 %
Диапазон измерения температуры	-40…+50°С (Н1, У) -40…+100°С (Н2, К1, К2)
Условия эксплуатации: - диапазон температуры окружающего воздуха - диапазон относительной влажностипри температуре +25°С - диапазон атмосферного давления	-40…+50°С не более 90% (без конденсации) 86,6...106,7 кПа
Степень защиты корпуса первичного преобразователя	IP40 (Н1, Н2, К1, К2) IP43 (У)
Степень защиты корпуса вторичного преобразователя	IP54
Габаритные размеры первичного преобразователя	d = 12 мм, l=160 мм (Н1, Н2) d =12 мм, l=160, 200, 300 мм (К1, К2) d = 100 мм, l=100 мм (У)
Габаритные размеры вторичного преобразователя	115х65х40 мм
Средний срок службы	5 лет
Средняя наработка на отказ	57000 ч

Абсолютная погрешность датчика влажности ДВТ-03.RS

Измеряемая величина	Абсолютная погрешность
Относительная влажность в диапазоне 10…90%	±2,5%
Относительная влажность в диапазоне 0...10%, 90...98%	±4,0%
Температура в диапазоне 0…+90°С	±0,4°С
Температура в диапазоне -40…0°С, +90…+100°С	±0,6°С

* Допускается кратковременная работа прибора при относительной влажности 98 … 100% без конденсации влаги.

ДВТ-03.ТЭ Датчики влажности и температуры

Серия ЭКОНОМ. 2 выхода 4...20 мА, 10 модификаций

Датчики влажности ДВТ-03.ТЭ — это недорогие приборы для контроля влажности и температуры в помещении, на улице, в системах воздуховодов, термокамерах, внутри шкафов управления и автоматики и т.д.

Чувствительный элемент датчика влажности является взаимозаменяемым элементом. Замена чувствительного элемента не влияет на потерю точности прибора. Датчик влажности ДВТ-03.ТЭ обеспечивает высокую стабильность показаний.

Датчики ДВТ-03.ТЭ имеют широкий ряд конструктивных исполнений. В том числе вандалоустойчивые исполнения с клеммной головкой, а также исполнение для контроля влажности в чистых помещениях и офисах и исполнение на DIN-рейку для использования внутри шкафов управления.

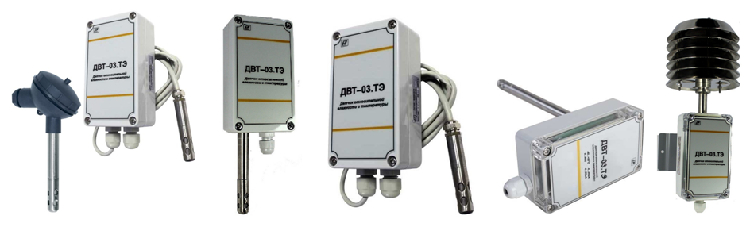

Конструктивные исполнения:

Датчик влажности канальный
Датчик влажности настенный (накладной)
Датчик влажности уличный
Датчик влажности с клеммной головкой
Датчик влажности комнатный, для чистых помещений

Особенности применения датчика с адсорбционными емкостными чувствительными элементами влажности воздуха:

В данном приборе используется современный емкостной сенсор влажности, чувствительным материалом которого является специальный полимерный материал, адсорбирующий влагу из окружающего воздуха. При увеличении относительной влажности окружающей среды полимер насыщается влагой, при понижении – наоборот. Сенсор является высокостабильным элементом при средних значениях температуры 5…60°С и отн. влажности 20…80%. При выдержке сенсора при высокой влажности более 80% в течение длительного периода времени может наблюдаться сдвиг параметров сенсора в сторону увеличения. При возврате к нормальной влажности сенсор через некоторое время возвращается к исходным параметрам. Сенсор влажности является высокочувствительным элементом к условиям окружающей среды. Сенсор не должен контактировать с волатильными химическими веществами, т.к. это может привести к безвозвратному ухудшению его параметров. Не допускайте длительное присутствие вблизи сенсора паров растворителей, ацетона, этилового и изопропилового спирта, толуола, а также кислот: соляной, азотной, серной и т.д., воздействия аммиака, озона. Не пользуйтесь для очистки прибора и сенсора спреем.

Особенности:

2 выхода 4...20 мА
Взаимозаменяемый чувствительный элемент без потери точности
Низкая инерционность
Высокая стабильность показаний
Возможность повышения точности дополнительной юстировкой

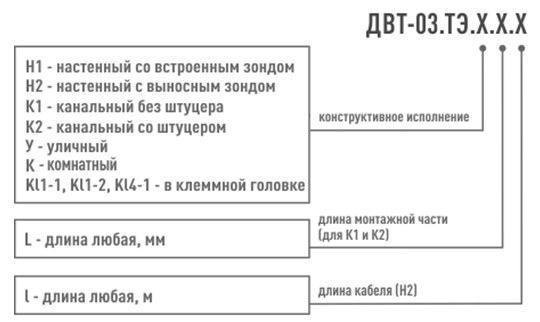

Обозначение при заказе:

Технические характеристики:

Напряжение питания	18…36 В
Диапазон измерения относительной влажности	0…98 %
Диапазон измерения температуры	-40…+50°С (Н1, У) -40…+100°С (Н2, К1, К2, Кл1-1, Кл1-2, Кл4-1) 0…+50°С (Кл3-2)
Диапазон температуры эксплуатации	-40…+50°С (Н1, Н2, К1, К2, У, Кл1-1, Кл1-2, Кл4-1) 0…+50°С (Кл3-2)
Степень защиты корпуса первичного преобразователя	IP50 (Н1, Н2, К1, К2, Кл1-1, Кл1-2, Кл4-1) IP53 (У) IP30 (K)
Степень защиты корпуса вторичного преобразователя	IP54 (Н1, Н2, К1, К2, У, Кл1-1, Кл1-2, Кл4-1) IP40 (Км)
Габаритные размеры первичного преобразователя	d=12 мм, l=160 мм (Н1, Н2) d=12 мм, l=160, 200, 300 мм (К1, К2) d=100 мм, l=100 мм (У) d=12 мм, l=80, 200, 300 мм (Кл1-1, Кл1-2, Кл4-1) d=25 мм, h=15 мм (Кл3-2)
Габаритные размеры вторичного преобразователя	115х65х40 мм (Н1, Н2, К1, К2, У) 75х65х65 (Кл1-1, Кл1-2, Кл4-1) d=65 мм, h=20 мм (К3-2) 80х80х27 (k)

Абсолютная погрешность датчика влажности ДВТ-03.ТЭ в зависимости от исполнения по точности измерения

Измеряемая величина	Абсолютная погрешность
Относительная влажность в диапазоне 10…90%	±2,5%
Относительная влажность в диапазоне 0…10%, 90…98%	±4,0%
Температура в диапазоне 0…+90°С	±0,4°С
Температура в диапазоне -40…0°С, +90…+100°С	±0,6°С

ДВТ-03.НЭ Датчик влажности и температуры

Серия ЭКОНОМ. 2 выхода 0...10 В, 5 модификаций

Датчики влажности воздуха и температуры ДВТ-03.НЭ — это недорогие приборы для контроля влажности и температуры в помещении, на улице, в системах воздуховодов, термокамерах и т.д.

Чувствительный элемент датчика влажности является взаимозаменяемым элементом. Замена чувствительного элемента не влияет на потерю точности прибора. Датчик влажности ДВТ-03.НЭ обеспечивает высокую стабильность показаний.

Датчики температуры и влажности ДВТ-03.НЭ выпускаются в двух исполнениях по точности: 2 или 3, и не имеют индикатора.

Конструктивные исполнения датчиков влажности:

Датчик влажности канальный
Датчик влажности настенный (накладной)
Датчик влажности уличный

Особенности:

2 выхода 0...10 В
Низкая инерционность
Взаимозаменяемый чувствительный элемент
Различные конструктивные исполнения
Широкий диапазон напряжения питания

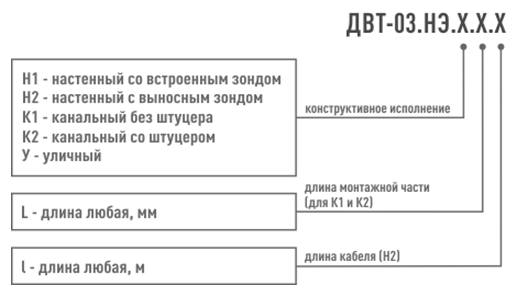

Обозначение при заказе:

Технические характеристики:

Напряжение питания	18…36 В
Диапазон измерения относительной влажности	0…98 %
Диапазон измерения температуры	-40…+50°С (Н1, У) -40…+100°С (Н2, К1, К2, Кл1-1, Кл1-2, Кл4-1)
Диапазон температуры эксплуатации	-40…+50°С
Степень защиты корпуса первичного преобразователя	IP50 (Н1, Н2, К1, К2) IP53 (У)
Степень защиты корпуса вторичного преобразователя	IP54
Габаритные размеры первичного преобразователя	d=12 мм, l=160 мм (Н1, Н2) d=12 мм, l=160, 200, 300 мм (К1, К2) d=100 мм, l=100 мм (У)
Габаритные размеры вторичного преобразователя	115х65х40 мм

Абсолютная погрешность датчика влажности ДВТ-03.НЭ в зависимости от исполнения по точности измерения

Измеряемая величина	Абсолютная погрешность
Относительная влажность в диапазоне 10…90%	±2,5%
Относительная влажность в диапазоне 0…10%, 90…98%	±4,0%
Температура в диапазоне 0…+90°С	±0,4°С
Температура в диапазоне -40…0°С, +90…+100°С	±0,6°С

* Дополнительная погрешность измерений, не более: ±10 % от основной абсолютной погрешности, на каждые 10°С изменения температуры окружающей среды.

ДВТ-03.НЭ1 Датчик влажности и температуры

исполнение для тепличных хозяйств, заменяет голландские аналоги

Датчик влажности и температуры ДВТ-03.НЭ1 — предназначен для использования в схемах контроля и регулирования влажности и температуры воздуха в теплицах. Заменяет голландские аналоги. Датчик имеет пластиковый герметичный корпус с креплением на стену. Чувствительный элемент температуры и влажности расположен в металлическом зонде и закрыт защитным колпачком.

Чувствительный элемент датчика влажности может быть заменен без потери точности прибора. Датчик температуры и влажности ДВТ-03.НЭ1 обеспечивает высокую стабильность показаний.

Датчик влажности в специальном исполнении для теплиц ДВТ-03.НЭ1 имеет следующие выходные сигналы:

по каналу относительной влажности: постоянное напряжение (Uout), с зависимостью от относительной влажности (RH) в соответствии с выражением: Uout = [(RH%-12.5%)x4.375]/87.5
по каналу температуры: термопреобразователь сопротивления с НСХ Pt500 по ГОСТ 6651–2009, с подключением по трёхпроводной схеме.

Особенности:

Специальное исполнение для тепличных хозяйств
Взаимозаменяемый чувствительный элемент
Низкая инерционность
Питание от постоянного или переменного напряжения
Заменяет голландские аналоги

Технические характеристики:

Диапазоны измерения и пределы допускаемой абсолютной погрешности

Измеряемая величина	Абсолютная погрешность
Температура в диапазоне от 0 до +90°С	±0,4°С
Температура в диапазоне от -40 до 0°С и от +90 до +100°С	±0,6°С
Относительная влажность в диапазоне 0…10%, 90…98% отн.	±4,0%
Относительная влажность в диапазоне 10...90% отн.	±2,5%

* Дополнительная погрешность измерений, не более ±10% от основной абсолютной погрешности, на каждые 10°С изменения температуры окружающей среды.

Дополнительные технические характеристики:

Напряжение питания	- 15 …40 В переменного тока; - 20 …50 В постоянного тока
Диапазон измерения относительной влажности	0…98 %
Диапазон измерения температуры	-40…+80°С
Диапазон температуры эксплуатации	-40…+50°С
Постоянная времени измерения относительной влажности и температуры, при скорости потока воздуха не менее 1м/с	не более 60 с.
Электронный блок прибора содержит внутренний фильтр со следующими параметрами: — время измерения — постоянная времени — полоса фильтра	— 1 с. — 10 с. — 10%*
Степень защиты корпуса первичного преобразователя	IP50
Степень защиты корпуса вторичного преобразователя	IP54
Габаритные размеры первичного преобразователя	d=12 мм, l=80 мм
Габаритные размеры вторичного преобразователя	115х65х40 мм
Средняя наработка на отказ	не менее 30000 ч
Средний срок службы	3 года
Потребляемая мощность не более	2 ВА

* При расчёте среднего значения из десяти измеренных игнорируются сигналы, превышающие предыдущие значение на 10 и более процентов.
