ПВТ100 Промышленный датчик (преобразователь) влажности и температуры воздуха

Раздел:

Промышленный датчик влажности и температуры ОВЕН ПВТ100 предназначен для непрерывного преобразования относительной влажности и температуры неагрессивного газа в два унифицированных выходных сигнала: аналоговый 4…20 мА и цифровой Modbus RTU по интерфейсу RS-485.

Информация
Документация
Смотрите также

Преобразователи влажности и температуры ОВЕН ПВТ100 являются сертифицированными средствами измеряются и поставляются с бесплатной первичной поверкой сроком на один год.

Основные характеристики:

Точность измерений относительной влажности/температуры: 3,5 %RH / 0,5 °С.
Диапазон рабочих температур: от -40 до +80 °С.
Возможность работы в тяжелых условиях при температуре до +120 °С (серия ПВТ100-Т с высокотемпературными кабелем и зондом).
Комбинированный выходной сигнал: два канала 4…20 мА + RS-485 (Modbus RTU).
Степень защиты корпуса IP65 (подходит для улицы).

Среда измерения

Воздух, неагрессивные газы.

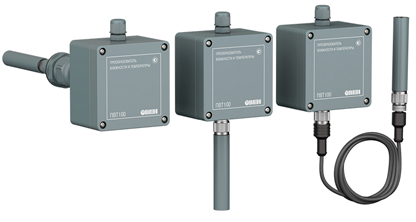

Модификации ПВТ100

Особенности и применение

Модель ПВТ100-Н4 является наиболее универсальной и распространённой модификацией, подходит для большинства применений. Данная модель предназначена для установки на стену. Преобразователь оснащен быстросъемным зондом, который подключается к базе через интерфейс M12. Датчик измеряет температуру от -40…+80 ⁰С и относительную влажность от 0...100 %RH.

Встроенный зонд (универсальный)

Модель ПВТ100-К устанавливается прямо в воздухопровод. При этом зонд помещается в измеряемую среду, а база датчика остается снаружи. Такой датчик может использоваться в любой системе вентиляции: бытовой и промышленной – по аналоговому выходу 4…20 мА или цифровому протоколу Modbus RTU через интерфейс RS-485. Датчик измеряет температуру от -40…+80 ⁰С и относительную влажность от 0...100 %RH.

Канальное исполнение (для вентиляции HVAC)

Модели ПВТ100-Н2 и ПВТ100-Н5 отличаются наличием соединительного кабеля длиной 2,5 или 5 метров. Такие модификации применяются для специальных камер или помещений, где нет возможности разместить базу. В измеряемую среду помещается только выносной зонд датчика. Датчик измеряет температуру от -40…+80 ⁰С и относительную влажность от 0...100 %RH.

Выносной зонд 2/5 м общепром

Модель ПВТ100-Т создана специально для агрессивных или тяжелых сред, таких как холодильные камеры, печи, коптильни и т.д. Особенностью данной модели являются специальный соединительный кабель и зонд, которые устойчивы к агрессивным средам и предназначены для применений с рабочими температурами до +120 ⁰С.

Для печей и холодильных камер (для агрессивных сред)

Технические характеристики:

Характеристика	Значение
Диапазон измерений относительной влажности RH	0…100 %RH
Диапазон измерений температуры окружающего воздуха	-40…+80 (+120)°С
Степень пылевлагозащиты	IP65
Температура измеряемой среды:
-общепромышленное исполнение	-40…+80 °С
-высокотемпературное исполнение	-40…+120 °С
Длина кабеля (модификации Н5)	2,5 м / 5,0 м
Абсолютная погрешность измерения влажности	±3,0% – в диапазоне RH = 20…80 % ±3,5 % – вне диапазона RH = 20…80 %
Абсолютная погрешность измерения температуры	±0,5°С – в диапазоне RH = 20…80 % ±0,7 °C – вне диапазона RH = 20…80 %
Повторяемость	±0,1 %RH / ±0,1 °C
Стабильность	±0,25 %RH / 0,02 °C в год
Время готовности к работе после включения, не более	10 – 15 сек
Поддерживаемые интерфейсы и протоколы	RS-485 (протокол Modbus RTU), скорость 1200…57600 бит/с
Гарантийный срок	24 месяца

Условия эксплуатации:

Закрытые взрывобезопасные помещения без агрессивных паров и газов:

температура окружающего воздуха: -40…+80 (+120) °С;
атмосферное давление – от 84 до 106,7 кПа.

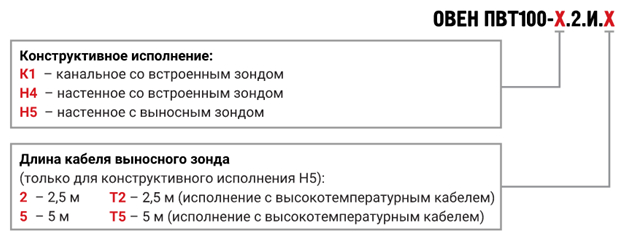

Модификации:
