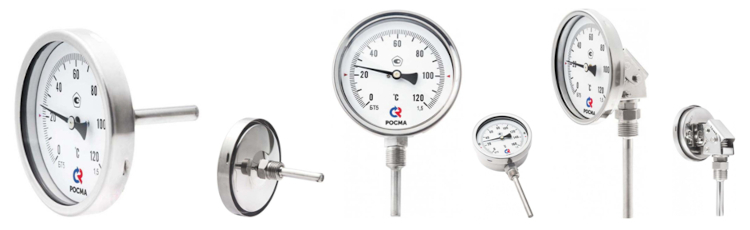

Тип БТ, серия 220 Термометры коррозионностойкие (присоединение осевое, радиальное, универсальное)

Раздел:

Термометры

• Информация
• Документация
• Смотрите также

•

  Присоединение:

  • осевое,
  • радиальное,
  • универсальное (поворотно-откидным корпусом).

  Предназначен для измерения температуры агрессивных жидкостей и газов. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве такого элемента используется биметаллическая пружина. Она изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.

  Корпус и шток коррозионностойкого термометра изготовлены из нержавеющей стали. Возможна комплектация термометра гильзой из нержавеющей стали с давлением до 25 МПа или до 60 МПа.

  Область применения: химическая промышленность, нефтехимическая промышленность, машиностроение.

  Термометры БТ, серия 220 (осевое присоединение)

  Тип	Диаметр корпуса	Класс точности	Диапазон показаний температуры, °C
  БТ-51.220	100	1,0*; 1,5	−30…+50;0…100 / 120 / 160 / 200 / 250 / 350 /450
  БТ-71.220	150	1,0*; 1,5

  * — под заказ, +10% к стоимости прибора

  Термометры БТ, серия 220 (радиальное присоединение)

  Тип	Диаметр корпуса	Класс точности	Диапазон показаний температуры, °C
  БТ-52.220	100	1,0*; 1,5	−30…+70;0…60/ 100 / 120 / 160 / 200 / 250 / 350 /450
  БТ-72.220	150	1,0*; 1,5

  * — под заказ, +10% к стоимости прибора

  Термометры БТ, серия 220 (универсальное присоединение)

  Тип	Диаметр корпуса	Класс точности	Диапазон показаний температуры, °C
  БТ-44.220	80	1,0*; 1,5	−30…+50; 0…60 / 100 / 120 / 160 / 200 / 250 / 300 / 350 / 450
  БТ-54.220	100
  БТ-74.220	150

  * — под заказ, +10% к стоимости прибора

  Карта заказа

  Термометры коррозионностойкие (осевое присоединение)

  Тип	биметаллический термометр	БТ
  Диаметр корпуса, мм	100	5
  	150	7
  Присоединение	осевое	1
  Материал штока	нержавеющая сталь	2
  Материал корпуса и кольца	нержавеющая сталь	2
  Материал гильзы	без гильзы	0
  Диапазон показаний температур,°C		−30…+50
  		0…+100 / 120 / 160 / 200 / 250 / 350 / 450
  Резьба присоединения		G½; М20×1,5
  Длина погружной части, мм		46 /64 / 100 / 150 / 200 /250 / 300
  Класс точности		1,0 /1,5

  Пример обозначения:
  БТ − 5 1. 2 2 0 (0–120 °C) G½. 100. 1,5

  Термометры коррозионностойкие (радиальное присоединение)

  Тип	биметаллический термометр	БТ
  Диаметр корпуса, мм	100	5
  	150	7
  Присоединение	радиальное	2
  Материал штока	нержавеющая сталь	2
  Материал корпуса и кольца	нержавеющая сталь	2
  Материал гильзы	без гильзы	0
  Диапазон показаний температур,°C		−30…+70
  		0…+60 / 100 / 120 / 160 / 200 / 250 / 350 / 450
  Резьба присоединения		G½; М20×1,5
  Длина погружной части, мм		64 / 100 / 150 / 200 /250 / 300
  Класс точности		1,0 /1,5

  Пример обозначения:
  БТ − 5 2. 2 2 0 (0–120 °C) G½. 64. 1,5

  Термометры коррозионностойкие (универсальное присоединение)

  Тип	биметаллический термометр	БТ
  Диаметр корпуса, мм	80	4
  	100	5
  	150	7
  Присоединение	универсальное, с поворотно-откидным корпусом	4
  Материал штока	нержавеющая сталь	2
  Материал корпуса и кольца	нержавеющая сталь	2
  Материал гильзы	без гильзы	0
  Диапазон показаний температур,°C		−30…+50
  		0…+60 / 100 / 120 / 160 / 250 / 300 /350 / 450
  Резьба присоединения		G½; М20×1,5
  Длина погружной части, мм		46 /64 / 100 / 150 / 200/ 250 / 300
  Класс точности		1,0 /1,5

  Пример обозначения:
  БТ − 5 4. 2 2 0 (0–120 °C) G½. 100. 1,5
