Термометры

Тип БТ, серия 220 Термометры коррозионностойкие с возможностью гидрозаполнения силиконом (осевое; радиальное; радиальное с резьбами СН, СВ, ПН; универсальное присоединение)

Раздел:

Термометры

• Информация
• Документация
• Смотрите также

•

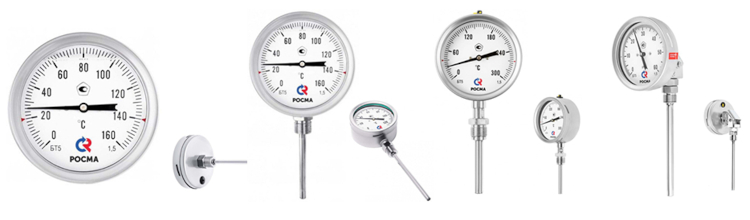

  Разновидности присоединения:

  • Осевое,
  • Радиальное,
  • Радиальное с резьбами СН, СВ, ПН,
  • Универсальное.

  Предназначен для измерения температуры агрессивных жидкостей и газов. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.

  Корпус и шток коррозионностойкого термометра изготовлены из нержавеющей стали. Возможна комплектация термометра гильзой из нержавеющей стали с давлением до 25 МПа или до 60 МПа.

  Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный силиконом по требованию заказчика.

  Гидрозаполнение возможно только для БТ с диапазоном показаний температур до 250 °С.

  Область применения: химическая промышленность, нефтехимическая промышленность, машиностроение.

  Термометры БТ, серия 220 с возможностью гидрозаполнения силиконом (осевое присоединение)

  Тип	Диаметр корпуса	Класс точности	Диапазон показаний температуры, °C
  БТ-51.220 Силикон	100	1,5	−30…+50; 0…100 / 120 / 160 / 200 / 250 / 300 / 350 / 450 / 500

  Термометры БТ, серия 220 с возможностью гидрозаполнения силиконом (радиальное присоединение)

  Тип	Диаметр корпуса	Класс точности	Диапазон показаний температуры, °C
  БТ-52.220 Силикон	100	1,5	−30…+70; 0…60 / 100 / 120 / 160 / 200 / 250 / 300 / 350 / 450 / 500

  Термометры БТ, серия 220 с возможностью гидрозаполнения силиконом (радиальное присоединение с резьбами CH, CB, ПН)

  Тип	Диаметр корпуса	Класс точности	Диапазон показаний температуры, °C
  БТ-52.220 СН	100	1,0*;1,5	−30…+70;0…60 / 100 / 120 / 160 / 200 / 250/ 300 / 350 / 450 /500
  БТ-52.220 СВ
  БТ-52.220 ПН

  * — под заказ, +10% к стоимости прибора

  Термометры БТ, серия 220 с возможностью гидрозаполнения силиконом (универсальное присоединение)

  Тип	Диаметр корпуса	Класс точности	Диапазон показаний температуры, °C
  БТ-54.220 Силикон	100	1,5	−30…+50; 0…60 /100 / 120 / 160 / 200 / 250 / 300 / 350 / 450 / 500

  Карта заказа

  Для Термометров коррозионностойких с возможностью гидрозаполнения силиконом (осевое присоединение)

  Тип	биметаллический термометр	БТ
  Диаметр корпуса, мм	100	5
  Присоединение	осевое	1
  Материал штока	нержавеющая сталь	2
  Материал корпуса и кольца	нержавеющая сталь	2
  Материал гильзы	без гильзы	0
  Диапазон показаний температур,°C		−30…+50
  		0…+100 / 120 / 160 / 200 / 250 / 300 / 350 / 450 / 500
  Резьба присоединения		G½; М20×1,5
  Длина погружной части, мм		64 / 100 / 150 / 200 / 250 / 300
  Класс точности		1,5
  Гидрозаполнение (до 250°C)	силикон	Силикон
  	без заполнения (под ГЗ)	—

  Пример обозначения:
  БТ − 5 1. 2 2 0 (0–160 °C) G½. 64. 1,5 Силикон

  Для Термометров коррозионностойких с возможностью гидрозаполнения силиконом (радиальное присоединение)

  Тип	биметаллический термометр	БТ
  Диаметр корпуса, мм	100	5
  Присоединение	радиальное	2
  Материал штока	нержавеющая сталь	2
  Материал корпуса и кольца	нержавеющая сталь	2
  Материал гильзы	без гильзы	0
  Диапазон показаний температур,°C		−30…+70
  		0…+60 /100 / 120 / 160 / 200 / 250/ 300 / 350 / 450 / 500
  Резьба присоединения		G½; М20×1,5
  Длина погружной части, мм		64 / 100 / 150 / 200 /250 / 300
  Класс точности		1,5
  Гидрозаполнение	силикон	Силикон
  	без заполнения (под ГЗ)	—

  Пример обозначения:
  БТ − 5 2. 2 2 0 (0–160 °C) G½. 64. 1,5 Силикон

  Для Термометров коррозионностойких с возможностью гидрозаполнения силиконом (радиальное присоединение с резьбами СН, СВ, ПН)

  Тип	биметаллический термометр	БТ
  Диаметр корпуса, мм	100	5
  Присоединение	радиальное	2
  Материал штока	нержавеющая сталь	2
  Материал корпуса и кольца	нержавеющая сталь	2
  Материал гильзы	без гильзы	0
  Диапазон показаний температур,°C		−30…+70
  		0…+60 /100 / 120 / 160 / 200 / 250/ 300 / 350 / 450 / 500
  Резьба присоединения		G½; М20×1,5
  Длина погружной части, мм		64 / 100 / 150 / 200 /250 / 300
  Класс точности		1,5
  Гидрозаполнение	силикон	Силикон
  	без заполнения	под ГЗ
  Тип присоединения	свободная наружная резьба	СН
  	свободная внутренняя резьба	СВ
  	перемещаемая наружная резьба	ПН

  Пример обозначения:
  БТ − 5 2. 2 2 0 (0–300 °C) G½. 64. 1,5 СН

  Для Термометров коррозионностойких с возможностью гидрозаполнения силиконом (универсальное присоединение)

  Тип	биметаллический термометр	БТ
  Диаметр корпуса, мм	100	5
  Присоединение	универсальное, с поворотно-откидным корпусом	4
  Материал штока	нержавеющая сталь	2
  Материал корпуса и кольца	нержавеющая сталь	2
  Материал гильзы	без гильзы	0
  Диапазон показаний температур,°C		−30…+50
  		0…+60 /100 / 120 / 160 / 200 / 250 / 300 / 350 / 450 / 500
  Резьба присоединения		G½; М20×1,5
  Длина погружной части, мм		64 / 100 / 150 / 200 / 250 / 300
  Класс точности		1,5
  Гидрозаполнение (до 250°C)	силикон	Силикон
  	без заполнения (под ГЗ)	—

  Пример обозначения:
  БТ − 5 4. 2 2 0 (0–60 °C) G½. 100. 1,5 Силикон
