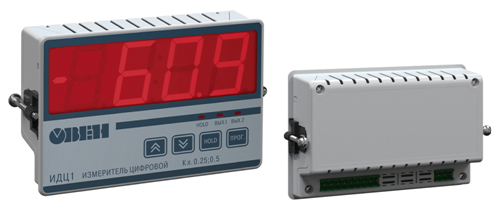

ИДЦ1 Измеритель с крупным цифровым индикатором

Раздел:

Овен

• Информация
• Документация
• Смотрите также

•

  ИДЦ1 имеет два встроенных выходных устройства для выдачи сигнализации. Крупный индикатор 40×80 мм позволяет издалека наблюдать за отображаемым на ИДЦ1 значением. В процессе работы прибор позволяет фиксировать на дисплее текущее значение измеряемой величины и запоминание ее в энергозависимой памяти прибора (функция «HOLD»).

  Функциональные возможности прибора:

  • Измерение сигналов 0…20 мА, 4…20 мА, 0…1 В, 0…10 В.
  • Сигнализация входа измеряемого параметра в заданную пользователем зону (П- и U-образные логики).
  • Фиксация на дисплее и в памяти прибора текущего измеренного значения по нажатию «HOLD».
  • Крупный 4-разрядный цифровой индикатор. Размер цифр 40×20 мм.
  • Масштабирование измеряемого сигнала в нужный для индикации диапазон.
  • Съемные клеммники для всех контактов.

  Технические характеристики:

  Параметр	Значение
  Диапазон напряжения питания постоянного тока, В	от 10,5 до 30 (номинальное значение 24 В)
  Максимальная потребляемая мощность, Вт, не более	2
  Количество каналов (входов)	1
  Время опроса входа, с, не более	1
  Диапазоны входных сигналов:
  – постоянного напряжения, В	от 0 до 1;от 0 до 10
  – постоянного тока, мА	от 0 до 5; от 0 до 20; от 4 до 20
  Входное сопротивление прибора в режиме измерения сигнала от 0 до 10 В, кОм	99,9
  Входное сопротивление прибора в режиме измерения сигнала от 0 до 20 мА, Ом	121
  Количество выходных устройств(оптопара транзисторная n-p-n типа)	2
  Характеристики коммутируемого выходным устройством сигнала:
  – постоянный ток, мА, не более	400
  – напряжение, В, не более	60
  Предел допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха от нормальной на каждые 10°С изменения температуры	не более 0,5 предела допускаемой основной приведенной погрешности
  Степень защиты корпуса:
  – cо стороны лицевой панели	IP54
  – co стороны задней и боковых поверхностей	IP20
  Габаритные размеры прибора, мм	144×96×43
  Масса, кг, не более	0,5
  Средняя наработка на отказ, ч, не менее	50 000
  Средний срок службы, лет	10
