ТРМ1 Регулятор с универсальным входом

Раздел:

Терморегулятор ОВЕН ТРМ1 предназначен для измерения, регистрации или регулирования температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности и т. п.).

Информация
Документация
Смотрите также

Основные функции измерителя-регулятора ОВЕН ТРМ1:

Универсальный вход для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.
Регулирование входной величины:
- двухпозиционное регулирование.
- аналоговое П-регулирование.
Цифровая фильтрация и коррекция входного сигнала, масштабирование шкалы для аналогового входа
Вычисление и индикация квадратного корня из измеряемой величины (например, для регулирования мгновенного расхода)
Выходной сигнал тока 4...20 мА для регистрации измеренной величины (модификация по типу выхода И)
Возможность управления трехфазной нагрузкой (модификация по типу выхода С3)
Универсальный источник питания. Позволяет запитывать прибор как от источника переменного напряжения 90…264В (номинал 220В), так и от источника постоянного напряжения 20…375В (номинал 24В). *
Встроенный источник питания 24 В для активных датчиков, выходных аналоговых устройств (ЦАП) и др.
Программирование кнопками на лицевой панели прибора
Сохранение настроек при отключении питания
Защита настроек от несанкционированных изменений

* Только для стандартных позиций

Диапазон рабочих температур:

-20...+50 °С (стандартная позиция)
-40...+50 °С (под заказ)

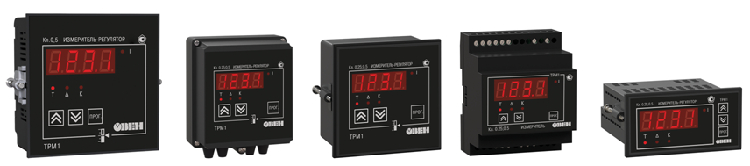

Типы корпусов:

Н — настенный, 130×105×65, IP44
Щ1 — щитовой, 96×96×65, IP54 (со стороны передней панели)
Щ2 — щитовой, 96×48×100, IP54 (со стороны передней панели)
Д — для крепления на DIN-рейку 90×72×58, IP20
Щ11 — щитовой со съемным клеммником 96х96х49, IP54 (со стороны передней панели)

Особенности ТРМ1 в корпусе Щ11:

Быстрые входы. Для унифицированных сигналов тока (0…5, 0…20, 4…20мА) и напряжения (0…1В, -50…+50мВ) период опроса входа составляет 0.1сек. Это позволяет использовать ТРМ1 для измерения высоко динамичных видов сигналов, например давления;
Съемный клеммник. Новый корпус прибора Щ11 имеет съёмный клеммник, что существенно облегчает монтаж\демонтаж прибора при установке, проведении сервисных работ, метрологической поверки и т.д.

Назначение:

Терморегулятор ОВЕН ТРМ1 предназначен для измерения, регистрации или регулирования температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности и т. п.).

Класс точности 0,5 (термопары)/0,25 (другие типы сигналов). Регулятор выпускается в корпусах 5 типов: настенном Н, монтаж на Дин-рейку Д и щитовых Щ1, Щ11, Щ2.

Главные преимущества нового терморегулятора ТРМ1:

Улучшенная помехоустойчивость	новый ТРМ1 полностью соответствует требованиям ГОСТ Р 51522 (МЭК 61326-1) по электромагнитной совместимости для оборудования класса А (для промышленных зон) с критерием качества функционирования А
Повышенная надежность	наработка на отказ составляет 100 000 часов
Повышенная точность измерений	погрешность измерений не превышает 0,15 % (при классе точности 0,25/0,5)
Увеличенный межповерочный интервал	межповерочный интервал – 3 года
Увеличенный срок гарантии	гарантийный срок обслуживания нового ТРМ1 составляет 5 лет
Улучшенные показатели климатического исполнения	допустимый диапазон рабочих температур от –20 до +50 °С
Универсальный вход	прибор поддерживает все наиболее распространенные типы датчиков
Все возможные типы выходных устройств	Р – э/м реле К — транзисторная оптопара С — симисторная оптопара С3 — три симисторные оптопары И — ЦАП «параметр – ток 4...20 мА» У — ЦАП «параметр – напряжение 0...10 В» Т — выход для управления твердотельным реле
Расширенный диапазон напряжений питания	90...245 В частотой 47...63 Гц
Встроенный источник питания 24 В во всех модификациях нового ТРМ1	для питания активных датчиков, выходных аналоговых устройств (ЦАП) или других низковольтных цепей АСУ

Технические характеристики:

Питание

Напряжение питания переменного тока	90…245 В
Напряжение питания постоянного тока*	20…375 В (номинал 24 В)
Частота напряжения питания	47...63 Гц
Потребляемая мощность	не более 7 ВА
Напряжение встроенного источника питания нормирующих преобразователей	24 ± 2,4 В
Максимально допустимый ток источника питания	50 мА

* кроме модификаций с выходами СЗ в корпусах Щ1, Щ2, Н, Д

Универсальные входы

Количество универсальных входов	1
Типы входных датчиков и сигналов	см. таблицу «Характеристики измерительных датчиков»
Время опроса входа:
– для термопреобразователей сопротивления	не более 0,8 с
– для других датчиков	не более 0,4 с
Предел основной приведенной погрешности измерения:
– для термоэлектрических преобразователей	±0,5 %
– для других датчиков	±0,25 %

Выходные устройства

Количество выходных устройств	1
Типы выходных устройств	Р, К, С, С3, Т, И, У

Корпус

Габаритные размеры (мм) и степень защиты корпуса
Щитовой Щ1	96×96×65, IP54*
Щитовой Щ2	96×48×100, IP54*
Щитовой Щ11	96×96×49, IP54*
Настенный Н	130×105×65, IP44
На DIN рейку	90×72×58, IP20
* со стороны передней панели

Условия эксплуатации

Температура окружающего воздуха	-20...+50 °С
Температура окружающего воздуха (Для ТРМ1 с расширенным диапазоном температур)-	-40...+50 °С
Атмосферное давление	84...106,7 кПа
Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги)	30...80 %

Характеристики измерительных датчиков:

Код b1-0	Тип датчика	Диапазон измерений	Разрешающая способность*
01	ТСМ (Cu50) W100=1.426	–50…+200 °С	0,1 °С
09	ТСМ (50М) W100=1.428	–200…+200 °С	0,1 °С
07	ТСП (Pt50) W100=1.385	–200…+850 °С	0,1 °С
08	ТСП (50П) W100=1.391	–240…+1100 °С	0,1 °С
00	ТСМ (Cu100) W100=1.426	–50…+200 °С	0,1 °С
14	ТСМ (100М) W100=1.428	–200…+200 °С	0,1 °С
02	ТСП (Pt100) W100=1.385	–200…+850 °С	0,1 °С
03	ТСП (100П) W100=1.391	–240…+1100 °С	0,1 °С
29	ТСН (100Н) W100=1.617	–60…+180 °С	0,1 °С
30	ТСМ (Cu500) W100=1.426	–50…+200 °С	0,1 °С
31	ТСМ (500М) W100=1.428	–200…+200 °С	0,1 °С
32	ТСП (Pt500) W100=1.385	–200…+850 °С	0,1 °С
33	ТСП (500П) W100=1.391	–250…+1100 °С	0,1 °С
34	ТСН (500Н) W100=1.617	–60…+180 °С	0,1 °С
35	ТСМ (Cu1000) W100=1.426	–50…+200 °С	0,1 °С
36	ТСМ (1000М) W100=1.428	–200…+200 °С	0,1 °С
37	ТСП (Pt1000) W100=1.385	–200…+850 °С	0,1 °С
38	ТСП (1000П) W100=1.391	–250…+1100 °С	0,1 °С
39	ТСН (1000Н) W100=1.617	–60…+180 °С	0,1 °С
15	ТСМ (53М) W100=1.426 (гр. 23)	–50…+200 °С	0,1 °С
04	термопара ТХК (L)	–200…+800 °С	0,1 °С
20	термопара ТЖК (J)	–200…+1200 °С	0,1 °С
19	термопара ТНН (N)	–200…+1300 °С	0,1 °С
05	термопара ТХА (K)	–200…+1360 °С	0,1 °С
17	термопара ТПП (S)	–50…+1750 °C	0,1 °С
18	термопара ТПП (R)	–50…+1750 °C	0,1 °С
16	термопара ТПР (В)	+200…+1800 °C	0,1 °С
21	термопара ТВР (А-1)	0…+2500 °С	0,1 °С
22	термопара ТВР (А-2)	0…+1800 °C	0,1 °С
23	термопара ТВР (А-3)	0…+1800 °C	0,1 °С
24	термопара ТМК (Т)	–200…+400 °C	0,1 °С
12	ток 0…5 мА	0…100 %	0,1 %
11	ток 0…20 мA	0…100 %	0,1 %
10	ток 4…20 мА	0…100 %	0,1 %
06	напряжение –50…+50 мВ	0…100 %	0,1 %
13	напряжение 0…1 В	0…100 %	0,1 %
* При измерении температуры выше 999,9 °С и ниже минус 199,9 °С разрешающая способность прибора 1 °С

Характеристики выходных устройств

Обозначение	Тип выходного устройства (ВУ)	Электрические характеристики
Р	электромагнитное реле	8 А при 220 В 50...60 Гц, cosφ> 0,4
К	транзисторная оптопара n–p–n типа	400 мА при 60 В пост. тока
С	симисторная оптопара	50 мА при 250 В (0,5 А в импульсном режиме, 50 Гц, tимп. не более 5 мс)
С3	три симисторные оптопары для управления трехфазной нагрузкой	50 мА на каждую оптопару при 250 В (0,5 А в импульсном режиме, 50 Гц, tимп. не более 5 мс)
И	цифроаналоговый преобразователь «параметр–ток 4…20 мА»	нагрузка 100…800 Ом, напряжение питания 12...30 В пост. тока
У	цифроаналоговый преобразователь «параметр–напряжение 0…10 В»	нагрузка не менее 2 кОм, напряжение питания 16...30 В пост. тока
Т	выход для управления твердотельным реле	выходное напряжение 4...6 В, макс. выходной ток 25 мА

Универсальный вход терморегулятора ОВЕН ТРМ1:

Терморегулятор ТРМ1 имеет один универсальный вход для подключения измерительных датчиков:

термопреобразователей сопротивления типа ТСМ или ТСП 50/100, Pt100;
термопар ТХК, ТХА, ТНН, ТЖК, ТПП(S), ТПП(R), ТВР(А-1, 2, 3), ТПР(В), ТМК(Т);
активных датчиков с унифицированным сигналом тока 0...5 мА, 0(4)...20 мА или напряжения -50...+50 мВ, 0...1 В.

Все модификации прибора ОВЕН ТРМ1 имеют встроенный источник +24 В ± 10% для питания датчиков с унифицированным выходным сигналом или аналоговых выходных устройств.

Логическое устройство прибора ОВЕН ТРМ1:

Логическое устройство прибора ОВЕН ТРМ1 может работать в одном из 3-х режимов:

двухпозиционный регулятор (компаратор, устройство сравнения);
аналоговый П-регулятор;
регистратор.

Режим работы ЛУ определяется типом установленного в приборе выходного устройства (ВУ).

Для работы ЛУ в режиме компаратора требуется выходное устройство дискретного типа (реле, транзисторный ключ, оптосимистор, выход для управления внешним твердотельным реле).

Для работы в режиме П-регулятора и измерителя-регистратора требуется цифроаналоговый преобразователь с выходным сигналом 4...20 мА или 0...10 В.

Выходные устройства прибора ОВЕН ТРМ1:

В терморегулятор ТРМ1 может быть установлено одно из перечисленных ниже выходных устройств (ВУ):

ВУ дискретного типа — электромагнитное реле 8 А, транзисторная или симисторная оптопара, выход для управления внешним твердотельным реле;
цифроаналоговый преобразователь выходного сигнала ЛУ в ток 4...20 мА или напряжение 0...10 В с питанием от внешнего источника.

Кроме того, прибор ОВЕН ТРМ1 имеет возможность управления трехфазной нагрузкой. Для этого в прибор устанавливается ВУ, представляющее собой три симисторных оптопары, имеющие схему контроля перехода через ноль.

Тип выходного устройства, установленного в терморегуляторе, выбирается пользователем при заказе.

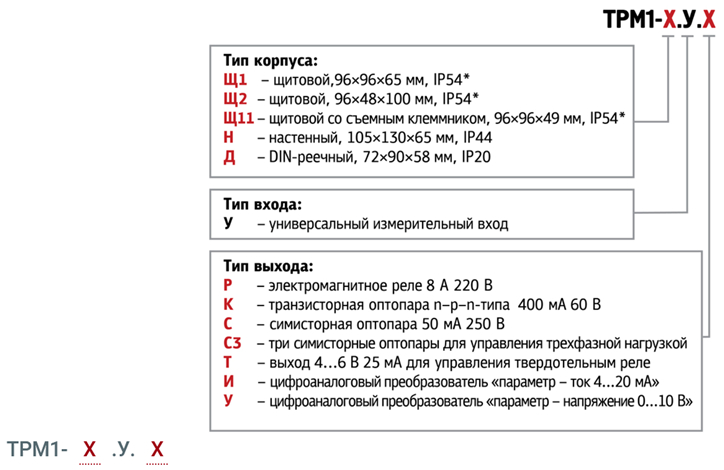

Модификации:

По отдельному заказу прибор ТРМ1 выпускается с расширенным диапазоном температур эксплуатации: -40...+50 °С.
