ТРМ500 Терморегулятор с мощным реле, крупным индикатором и прямым доступом к OwerCloud

Раздел:

Овен

• Информация
• Документация
• Смотрите также

•

  Функциональные возможности:

  • ПИД-регулирование (в режиме нагревателя) или on/off-регулирование.
  • Дистанционный мониторинг и управление через облачный сервис OwenCloud.
  • Мобильное приложение для управления температурой для Android и IOS.
  • До 2-х реле для сигнализации о текущей температуре.
  • Дискретный вход для функций:
    • запуск в работу или останов;
    • перевод прибора в ручной режим управления;
    • смена уставки с одного предустановленного значения на другое.
  • Поддержка всех распространенных в России датчиков температуры.
  • Внесен в реестр СИ с классом точности: ТС – 0,25 %, ТП – 0,5 %.
  • Три выхода для управления нагрузкой или сигнализации:
    • Выход 1: реле для управления или сигнализации. Нагрузка до 5 А или 30 А.
    • Выход 2: выход для сигнализации (до 5 А).
    • Выход 3: выход для управления твердотельными реле (0…5 В).

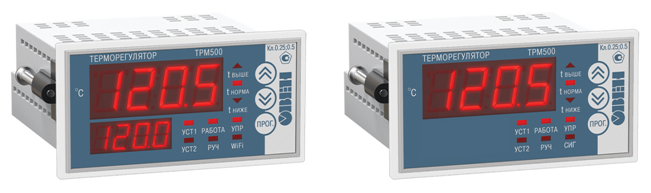

  • Один или два индикатора (в зависимости от модификации).
  • Увеличенный индикатор: высота цифр 20 мм.
  • Встроенный Wi-Fi модуль для доступа к сервису OwenCloud (модификация).

  Технические характеристики:

  Характеристика	Значение
  Напряжение питания	96…264 В переменного тока
  Потребляемая мощность	Не более 5 Вт
  Поддержка типов датчиков
  ТС	50/100/500/1000 (М, Сu, П, Pt), 53М
  ТП	L, J, N, K, T, S, R, B, A-1, A-2, A-3
  Основная приведенная погрешность
  ТС	0,25 %
  ТП	0,5 %
  Время опроса входа
  ТС	0,3 сек (3-проводная схема подключения) 0,2 сек (2- и 4-проводная схема подключения)
  ТП	0,2 сек
  Схема подключения ТС	2-, 3- или 4-проводная
  Компенсация холодных концов ТП	встроенная
  Сопротивление линий связи «прибор-датчик»
  для ТС	Не более 15 Ом
  для ТП	Не более 100 Ом
  Сопротивление внешнего ключа
  В замкнутом состоянии	Не более 70 Ом
  В разомкнутом состоянии	Не менее 1000 Ом
  Типы ВУ
  Выход 1	ТРМ500-Щ2.5А ТРМ500-Щ2.WiFi	ТРМ500-Щ2.30А
  	Электромагнитное реле, ~5 А/250 В, cos(φ) = 1; = 3 А/30 В	Электромагнитное реле, в on/off режиме ~30 А/250 В, cos(φ) = 1; = 20 А/30 В в ПИД режиме ~8 А/250 В, cos(φ) = 1; = 5 А/30 В
  Выход 2	Реле электромеханическое 3 А
  Выход 3	Логический выход под управление ТТР
  Логические уровни выхода 3 (для ТТР)
  Низкий уровень (ТТР закрыто)	0 В
  Высокий уровень (ТТР открыто)	4…5,5 В
  Допустимый ток на выходе 3 (для ТТР)	25…40 мА
  Габариты корпуса, тип	96×48×100 мм, Щ2
  Условия эксплуатации
  Температура окружающего воздуха	-20…+50 °С
  Влажность	30…80 % при температуре +35 °С
  Гарантийный срок обслуживания	2 года
  Характеристики встроенного шлюза для доступа к сервису OwenCloud
  Тип интерфейса связи	Wi-Fi
  Стандарт связи	802.11b/g/n
  Тип приемопередающей антенны	Встроенная
  Режимы работы в сети Wi-Fi	«Точка доступа» – для настройки доступа к локальной сети Wi-Fi и интернет
  	«Клиент» – для обмена данными с сервисом OwenCloud
  Настройка параметров локальной сети Wi-Fi	Через встроенный web-сервер
  Параметры, доступные для чтения и записи в сервисе OwenCloud
  Название параметра	Код в меню прибора	Доступ
  Текущее измеренное значение	PV	Чтение
  Уставка 1	SP1	Чтение/запись
  Уставка 2	SP2	Чтение/запись
  Гистерезис	HYSt	Чтение/запись
  Нижний порог сигнализации	U.Lo	Чтение/запись
  Верхний порог сигнализации	U.Hi	Чтение/запись
  Выходная мощность	PPY	Чтение/запись
  Текущее состояние дискретного входа	di.St	Чтение/запись
  Режим работы дискретного входа	inP.F	Чтение/запись
  Разрешение удаленного управления дискретным входом	di.rc	Чтение/запись
  Сила сигнала по текущей точке доступа	SigPWR	Чтение
  Сумма уставок 1 и 2	SumSP	Чтение
  Текущая точка доступа	CurAP	Чтение

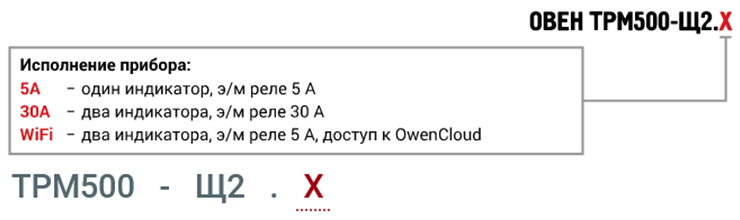

  Модификации:
