ТРМ10 Обновленный ПИД-регулятор с RS-485

Раздел:

ТРМ10 — промышленный ПИД-регулятор, предназначенный для измерения, регистрации, контроля аварий или автоматического регулирования температуры и других физических параметров по одному каналу. Прибор зарегистрирован в Государственном реестре средств измерений и может применяться на промышленных объектах, подконтрольных Ростехнадзору.

Информация
Документация
Смотрите также

Возможности регулятора:

Измерение и регулирование физических величин по одному каналу.
Дискретное или аналоговое управление нагрузкой по ПИД закону.
Контроль обрыва связи с исполнительными механизмами.
Регистрация и управление исполнительными механизмами сигналом 4…20 мА или 0...10 В.
Сигнализация о выходе измеряемой величины за заданные пределы.
Ручной режим управления исполнительными механизмами.
Интеграция в систему диспетчеризации.

Преимущества:

Монтаж:
Простой и удобный монтаж кабельных линий, благодаря «лифтовому» механизму клеммных колодок.
Индикация:
Индикатор текущей измеренной температуры увеличен с 14 до 20 мм.
Навигация:
Перемещение по меню настроек стало еще проще, благодаря добавленной кнопке «Назад» на лицевую панель прибора.
Простота:
Подключение датчиков 4…20 мА упрощено. DIP-переключатель на боковой стороне прибора заменил монтаж внешнего шунтирующего резистора.
Ремонтопригодность:
В наших сервисных центрах можно произвести замену вышедшего из строя элемента без необходимости покупки нового прибора.
Авария:
ТРМ10 контролирует обрыв линии связи с исполнительными механизмами – авария LBA.
Эксплуатация:
Расширенный температурный диапазон позволяет обеспечить надлежащую работу прибора в суровых климатических условиях при температуре от -40 до + 50 ⁰С.
Диспетчеризация:
Прибор оснащен интерфейсом RS-485, благодаря которому стало возможно включать регулятор в распределенные системы диспетчеризации.
Питание:
Прибор имеет универсальный источник питания. Постоянное напряжение 21…120 В, переменное напряжение 90...264 В.
Автонастройка:
Регулятор оснащен алгоритмом автоматического подбора коэффициентов ПИД–регулятора.

Сравнительная таблица линеек

Отличительный критерий	ТРМ10.У	ТРМ10.У2
Корпус
Цифровой индикатор	Один	Два
Кнопки управления	Три	Четыре
Клеммная колодка	Лепестковая	Лифтовая
Высота индикатора	14 мм	20 мм
Монтаж в щит	Одна плоскость, штыревой зацеп	Одна или две плоскости, «трещетка»
Шунт для входных сигналов тока	Внешний	Встроенный
RS-485	Отсутствует	По заказу
Уплотнитель для обеспечения IP	Съемный	Встроенный
Корпусное исполнение Щ5, 48х48мм	Нет	Есть
Ручной режим управления	Нет	Есть
Контроль аварии LBA	Нет	Есть
Исполнение на -40 °С	Заказная позиция	Стандартная позиция
Встроенный источник питания 24 В	Есть	Есть (только для исполнения без RS-485)

Технические характеристики:

Параметр	Значение
Напряжение питания переменного тока	~90…264 В (номинальное 230 В)
Частота напряжения питания	50, 60 Гц
Потребляемая мощность	не более 10 ВА
Напряжение встроенного источника питания нормирующих преобразователей	24 ± 2,4 В(только для исполнения без RS-485)
Максимально допустимый ток источника питания	50 мА
Универсальные входы
Количество универсальных входов	1
Функции входа 1	Измерительный
Функции входа 2	Дополнительный (дистанционный пуск и останов регулирования)
Время опроса входа:	Не более 1 секунды
Типы входных датчиков и сигналов	см. таблицу «Характеристики измерительных датчиков»
Предел основной приведенной погрешности измерения
- для термоэлектрических преобразователей с включенной компенсацией холодного спая	±0,5 %
- для остальных видов датчиков	±0,25 %
Выходные устройства
Количество выходных устройств	2
Типы выходных устройств	Р, К, С, Т, И, У
Корпус
Щитовой Щ1	96×96×53 мм, IP54*
Щитовой Щ2	96×48×100 мм, IP54*
Щитовой Щ5	48×48×103 мм, IP54*
Настенный Н	110×130×69 мм, IP54
DIN-реечный	88×90×59мм, IP20
* со стороны передней панели
Условия эксплуатации
Температура окружающего воздуха	–40...+50 °С
Атмосферное давление	84...106,7 кПа
Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги)	Не более 85 %

Характеристики измерительных датчиков

Характеристики выходных устройств
Обозначение	Тип выходного устройства (ВУ)	Электрические характеристики
Р	электромагнитное реле	Ток не более 8 А при переменном напряжении не более 250 В и cos φ > 0,4. Ток не более 3 А при постоянном напряжении не более 30 В
К	транзисторная оптопара n-p-n типа	Постоянный ток не более 400 мА при постоянном напряжении не более 60 В
С	симисторная оптопара	Ток не более 50 мА при переменном напряжении не более 250 В (50 Гц). Ток в импульсном режиме не более 500 мА (tимп. не более 5 мс). Максимальное коммутируемое напряжение не более 600 В
И	цифроаналоговый преобразователь «параметр–ток 4…20 мА»	Постоянный ток 4...20 мА на внешней нагрузке не более 1 кОм, напряжение питания 12...30 В рассчитывается в зависимости от сопротивления нагрузки
У	цифроаналоговый преобразователь «параметр–напряжение 0…10 В»	Постоянное напряжение 0…10 В на внешней нагрузке более 2 кОм, напряжение питания 16…30 В
Т	выход для управления твердотельным реле	Выходной ток не более 40 мА. Выходное напряжение высокого уровня – 4…6 В. Выходное напряжение низкого уровня – 0…0,7 В

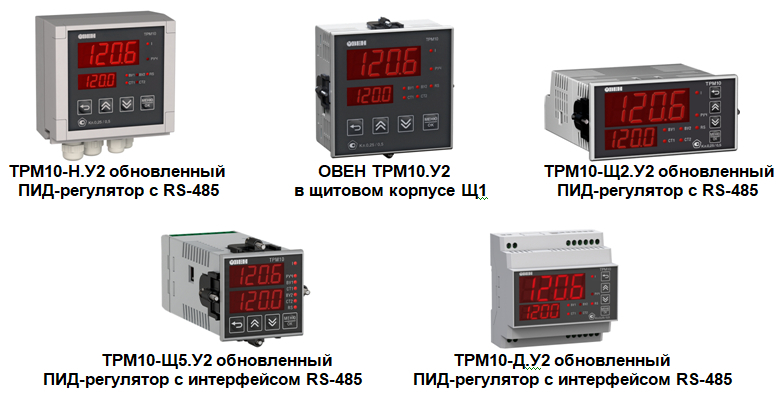

Модификации:

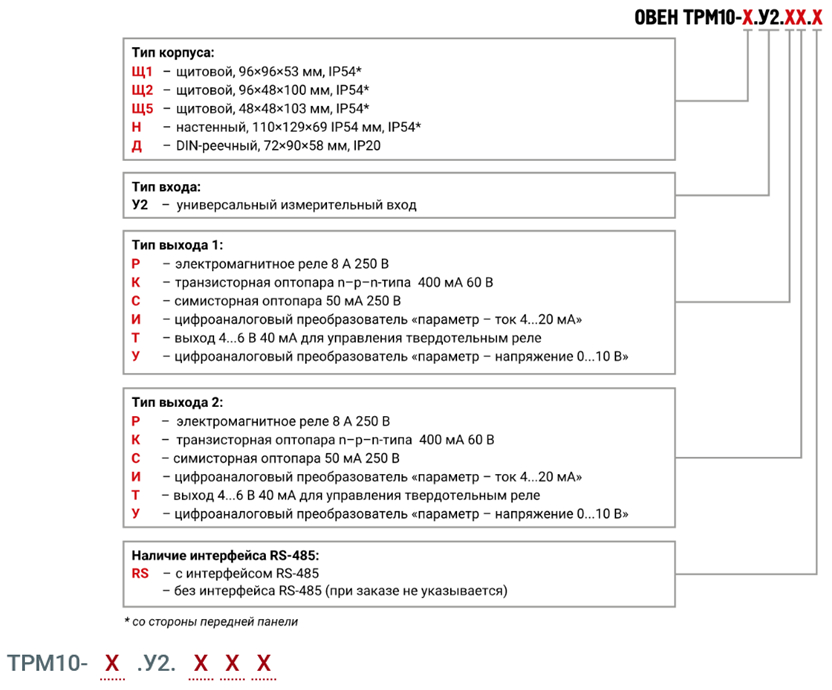

Обозначение при заказе обновленной модели ТРМ10-Х.У2

Технические характеристики
