ТРМ10 ПИД-регулятор с универсальным входом

Раздел:

Овен

В продажу поступил обновленный измеритель-регулятор ОВЕН ТРМ10 в корпусе Щ11.

Информация
Документация
Смотрите также

Новый ОВЕН ТРМ10-Щ11 полностью повторяет функции выпускаемых ТРМ10 в корпусах Щ1, Щ2, Н, Д и имеет ряд преимуществ:

Быстрые входы. Для унифицированных сигналов тока (0…5, 0…20, 4…20 мА) и напряжения (0…1В, -50…+50 мВ) период опроса входа составляет 0.1 сек. Это позволяет использовать ТРМ10 для измерения высоко динамичных видов сигналов, например давления;
Съемный клеммник. Новый корпус прибора Щ11 имеет съёмный клеммник, что существенно облегчает монтаж\демонтаж прибора при установке, проведении сервисных работ, метрологической поверки и т.д.;
Универсальный источник питания. Позволяет запитывать прибор как от источника переменного напряжения 90…264В (номинал 220В), так и от источника постоянного напряжения 20…375В (номинал 24В).

Назначение ПИД-регулятора ТРМ10:

Терморегулятор ОВЕН ТРМ10 предназначен для измерения температуры или другой физической величины (веса, давления, влажности и т. п.), импульсного или аналогового управления нагрузкой по пропорционально-интегрально-дифференциальному (ПИД) закону, а также для формирования дополнительного сигнала, который может быть использован для сигнализации о выходе параметра за установленные границы или для двухпозиционного регулирования.

Прибор ОВЕН ТРМ10 рекомендуется применять для управления объектами, обладающими повышенной инерционностью, где обычное двухпозиционное регулирование не обеспечивает необходимую точность. При использовании в качестве терморегулятора ОВЕН ТРМ10 может управлять как процессом нагрева, так и процессом охлаждения объекта.

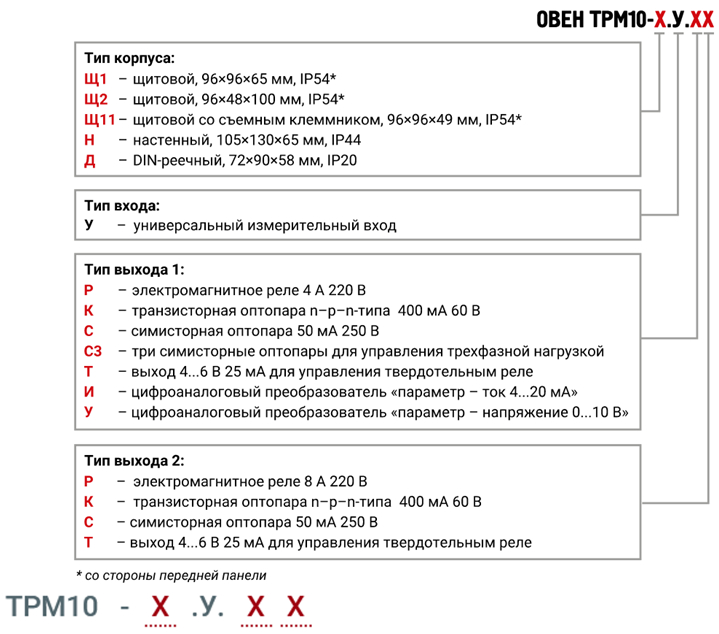

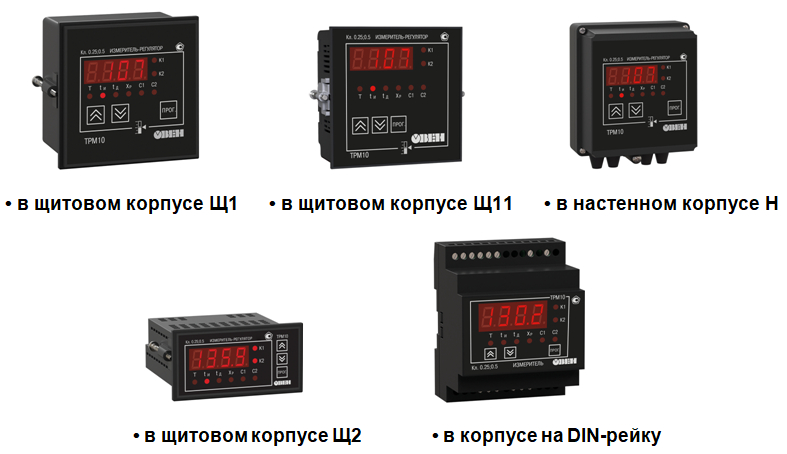

Класс точности 0,5 (термопары)/0,25 (другие типы сигналов). Регулятор выпускается в корпусах 5 типов: настенном Н, монтаж на Дин-рейку Д и щитовых Щ1, Щ11, Щ2.

Главные преимущества нового ПИД-регулятор ТРМ10:

Улучшенная помехоустойчивость	новый ПИД-регулятор ТРМ10 полностью соответствует требованиям ГОСТ Р 51522 (МЭК 61326-1) по электромагнитной совместимости для оборудования класса А (для промышленных зон) с критерием качества функционирования А
Повышенная надежность	наработка на отказ составляет 100 000 часов
Повышенная точность измерений	погрешность измерений не превышает 0,15 % (при классе точности 0,25/0,5)
Увеличенный межповерочный интервал	межповерочный интервал – 3 года
Увеличенный срок гарантии	гарантийный срок обслуживания нового ТРМ10 составляет 5 лет
Улучшенные показатели климатического исполнения	допустимый диапазон рабочих температур от –20 до +50 °С
Универсальный вход	прибор поддерживает все наиболее распространенные типы датчиков
Все возможные типы выходных устройств	Р – э/м реле К – транзисторная оптопара С – симисторная оптопара С3 – три симисторные оптопары И – ЦАП «параметр – ток 4...20 мА» У – ЦАП «параметр – напряжение 0...10 В» Т – выход для управления твердотельным реле
Расширенный диапазон напряжений питания	90...245 В частотой 47...63 Гц
Встроенный источник питания 24 В во всех модификациях нового ПИД-регулятора ТРМ10	для питания активных датчиков, выходных аналоговых устройств (ЦАП) или других низковольтных цепей АСУ
Усовершенствованная математическая модель ПИД-регулятора	новый ПИД-алгоритм регулирования
Современный алгоритм автонастройки ПИД-регулятора	высокая эффективность автонастройки

Основные функции ПИД-регулятора ОВЕН ТРМ10:

Универсальный вход для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.
ПИД-регулирование измеренной величины с использованием «нагревателя» или «холодильника»
Автонастройка ПИД-регулятора по современному эффективному алгоритму
Дополнительный выход для сигнализации о выходе регулируемой величины за установленные границы (или для двухпозиционного регулирования)
Регулирование мощности (например, для управления инфракрасной лампой) в модификации с аналоговым выходом 4...20 мА, совместно с прибором ОВЕН БУСТ
Возможность управления трехфазной нагрузкой
Возможность управления трехфазной нагрузкой (модиф. по типу выхода С3)
Импульсный источник питания 90...245 В 47...63 Гц
Встроенный источник питания 24 В для активных датчиков, выходных аналоговых устройств (ЦАП) и др.
Программирование кнопками на лицевой панели прибора
Сохранение настроек при отключении питания
Защита настроек от несанкционированных изменений

Технические характеристики:

Питание

Напряжение питания:
переменного тока	~90…245 В
постоянного тока (только для корпуса Щ11)	=20...375 В (номинальное 24 В)
Частота напряжения питания	47...63 Гц
Потребляемая мощность	не более 7 ВА
Напряжение встроенного источника питания нормирующих преобразователей	24 ± 2",4 В
Максимально допустимый ток источника питания	80 мА

Универсальные входы

Количество универсальных входов	1
Типы входных датчиков и сигналов	см. таблицу «Характеристики измерительных датчиков»
Время опроса входа:
– для термопреобразователей сопротивления	не более 0,8 с
– для других датчиков	не более 0,4 с
Предел основной приведенной погрешности измерения:
– для термоэлектрических преобразователей	±0,5 %
– для других датчиков	±0,25 %

Выходные устройства

Количество выходных устройств	2
Типы выходных устройств:
– ПИД-регулятора (ВУ1)	Р, К, С, С3, Т, И, У
– двухпозиционного регулятора (ВУ2)	Р, К, С, Т

Корпус

Габаритные размеры (мм) и степень защиты корпуса
Щитовой Щ1	96×96×65, IP54*
Щитовой Щ2	96×48×100, IP54*
Щитовой Щ11	96×96×49, IP54*
Настенный Н	130×105×65, IP44
* со стороны передней панели

Условия эксплуатации

Температура окружающего воздуха	–20...+50 °С
Атмосферное давление	84...106,7 кПа
Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги)	30...80 %

Характеристики измерительных датчиков

Код b1-0	Тип датчика	Диапазон измерений	Разрешающая способность*
01	ТСМ (Cu50) W100=1.426	–50…+200 °С	0,1 °С
09	ТСМ (50М) W100=1.428	–200…+200 °С	0,1 °С
07	ТСП (Pt50) W100=1.385	–200…+850 °С	0,1 °С
08	ТСП (50П) W100=1.391	–240…+1100 °С	0,1 °С
00	ТСМ (Cu100) W100=1.426	–50…+200 °С	0,1 °С
14	ТСМ (100М) W100=1.428	–200…+200 °С	0,1 °С
02	ТСП (Pt100) W100=1.385	–200…+850 °С	0,1 °С
03	ТСП (100П) W100=1.391	–240…+1100 °С	0,1 °С
29	ТСН (100Н) W100=1.617	–60…+180 °С	0,1 °С
30	ТСМ (Cu500) W100=1.426	–50…+200 °С	0,1 °С
31	ТСМ (500М) W100=1.428	–200…+200 °С	0,1 °С
32	ТСП (Pt500) W100=1.385	–200…+850 °С	0,1 °С
33	ТСП (500П) W100=1.391	–250…+1100 °С	0,1 °С
34	ТСН (500Н) W100=1.617	–60…+180 °С	0,1 °С
35	ТСМ (Cu1000) W100=1.426	–50…+200 °С	0,1 °С
36	ТСМ (1000М) W100=1.428	–200…+200 °С	0,1 °С
37	ТСП (Pt1000) W100=1.385	–200…+850 °С	0,1 °С
38	ТСП (1000П) W100=1.391	–250…+1100 °С	0,1 °С
39	ТСН (1000Н) W100=1.617	–60…+180 °С	0,1 °С
15	ТСМ (53М) W100=1.426 (гр. 23)	–50…+200 °С	0,1 °С
04	термопара ТХК (L)	–200…+800 °С	0,1 °С
20	термопара ТЖК (J)	–200…+1200 °С	0,1 °С
19	термопара ТНН (N)	–200…+1300 °С	0,1 °С
05	термопара ТХА (K)	–200…+1360 °С	0,1 °С
17	термопара ТПП (S)	–50…+1750 °C	0,1 °С
18	термопара ТПП (R)	–50…+1750 °C	0,1 °С
16	термопара ТПР (В)	+200…+1800 °C	0,1 °С
21	термопара ТВР (А-1)	0…+2500 °С	0,1 °С
22	термопара ТВР (А-2)	0…+1800 °C	0,1 °С
23	термопара ТВР (А-3)	0…+1800 °C	0,1 °С
24	термопара ТМК (Т)	–200…+400 °C	0,1 °С
12	ток 0…5 мА	0…100 %	0,1 %
11	ток 0…20 мA	0…100 %	0,1 %
10	ток 4…20 мА	0…100 %	0,1 %
06	напряжение –50…+50 мВ	0…100 %	0,1 %
13	напряжение 0…1 В	0…100 %	0,1 %
* При измерении температуры выше 999,9 °С и ниже минус 199,9 °С разрешающая способность прибора 1 °С

Характеристики выходных устройств

Обозначение	Тип выходного устройства (ВУ)	Электрические характеристики
Р	электромагнитное реле	ВУ1 (ПИД-регулирование) – 4 А ВУ2 (двухпозиционное регулирование) – 8 А при 220 В 50 Гц, cos φ> 0,4
К	транзисторная оптопара n–p–n типа	400 мА при 60 В пост. тока
С	симисторная оптопара	50 мА при 250 В (0,5 А в импульсном режиме, 50 Гц, tимп. не более 5 мс)
С3	три симисторные оптопары для управления трехфазной нагрузкой	50 мА на каждую оптопару при 250 В (0,5 А в импульсном режиме, 50 Гц, tимп. не более 5 мс)
И	цифроаналоговый преобразователь «параметр–ток 4…20 мА»	нагрузка 100…800 Ом, напряжение питания 12...30 В пост. тока
У	цифроаналоговый преобразователь «параметр–напряжение 0…10 В»	нагрузка не менее 2 кОм, напряжение питания 16...30 В пост. тока
Т	выход для управления твердотельным реле	выходное напряжение 4...6 В, макс. выходной ток 25 мА
