ТРМ12 Обновленный ПИД-регулятор для задвижек с RS-485

Раздел:

Овен

• Информация
• Документация
• Смотрите также

•

  Прибор зарегистрирован в Государственном реестре средств измерений и может применяться на промышленных объектах, подконтрольных Ростехнадзору.

  Возможности регулятора:

  1. Измерение и регулирование различных физических величин (расход, давление, температура и т.д.);
  2. Дискретное или аналоговое управление клапаном по ПИД закону;
  3. Контроль обрыва связи с исполнительным механизмом(LBA);
  4. Сигнализация о выходе измеряемой величины за заданные пределы;
  5. Ручной режим управления исполнительными механизмами;
  6. Дистанционный пуск и останов регулирования;
  7. Погодозависимое регулирование;
  8. Интеграция в систему диспетчеризации.

  Преимущества:

  • Монтаж.
    Простой и удобный монтаж кабельных линий, благодаря «лифтовому» механизму клеммных колодок.
  • Индикация.
    Индикатор текущей измеренной температуры увеличен с 14 до 20 мм.
  • Навигация.
    Перемещение по меню настроек стало еще проще, благодаря добавленной кнопке «Назад» на лицевую панель прибора.
  • Простота.
    Подключение датчиков 4…20 мА упрощено. DIP-переключатель на боковой стороне прибора заменил монтаж внешнего шунтирующего резистора.
  • Ремонтопригодность.
    В наших сервисных центрах можно произвести замену вышедшего из строя элемента без необходимости покупки нового прибора.
  • Авария.
    ТРМ12 контролирует обрыв линии связи с исполнительными механизмами – авария LBA.
  • Эксплуатация.
    Расширенный температурный диапазон позволяет обеспечить надлежащую работу прибора в суровых климатических условиях, при температуре от -40 до + 50 ⁰С.
  • Диспетчеризация.
    Прибор оснащен интерфейсом RS-485, благодаря которому стало возможно включать регулятор в распределенные системы диспетчеризации.
  • Питание.
    Прибор имеет универсальный источник питания. Постоянное напряжение 21…120 В, переменное напряжение 90...264 В.
  • Автонастройка.
    Регулятор оснащен алгоритмом автоматического подбора коэффициентов ПИД–регулятора.

  Сравнительная таблица линеек:

  Отличительный критерий	ТРМ12.У	ТРМ12.У2
  Корпус
  Цифровой индикатор	Один	Два
  Кнопки управления	Три	Четыре
  Клеммная колодка	Лепестковая	Лифтовая
  Высота индикатора	14 мм	20 мм
  Монтаж в щит	Одна плоскость, штыревой зацеп	Одна или две плоскости, «трещотка»
  Шунт для входных сигналов тока	Внешний	Встроенный
  RS-485	Отсутствует	По заказу
  Уплотнитель для обеспечения IP	Съемный	Встроенный
  Корпусное исполнение Щ5, 48х48мм	Нет	Есть
  Ручной режим управления	Нет	Есть
  Контроль аварии LBA	Нет	Есть
  Исполнение на -40°С	Заказная позиция	Стандартная позиция
  Встроенный источник питания 24 В	Есть	Есть (только для исполнения без RS-485)

  Технические характеристики:

  Параметр	Значение
  Напряжение питания переменного тока	~90…264В (номинальное 230В)
  Частота напряжения питания	50, 60 Гц
  Потребляемая мощность	не более 10 ВА
  Напряжение встроенного источника питания нормирующих преобразователей	24 ± 2,4 В(только для исполнения без RS-485)
  Максимально допустимый ток источника питания	50 мА
  Универсальные входы
  Количество универсальных входов	2
  Функции входа 1	Измерительный
  Функции входа 2	Измерительный (в том числе датчик положения)
  	Дополнительный (дистанционный пуск и останов регулирования)
  Типы входных датчиков и сигналов	см. таблицу «Характеристики измерительных датчиков»
  Время опроса входа:	Не более 1 секунды
  Предел основной приведенной погрешности измерения:
  - для термоэлектрических преобразователей с включенной компенсацией холодного спая	±0,5 %
  - для остальных видов датчиков	±0,25 %
  Выходные устройства
  Количество выходных устройств	2
  Типы выходных устройств	Р, К, С, Т, И, У

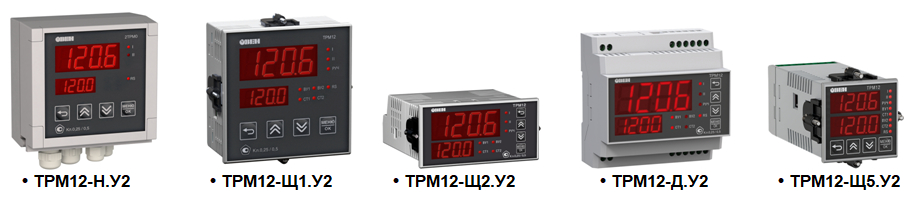

  Корпус
  Щитовой Щ1	96×96×53 мм, IP54*
  Щитовой Щ2	96×48×100 мм, IP54*
  Щитовой Щ5	48×48×103 мм, IP54*
  Настенный Н	110×129×69 мм, IP54
  DIN-реечный	90×88×59 мм, IP20
  * со стороны передней панели

  Условия эксплуатации

  Температура окружающего воздуха	–40...+50 °С
  Атмосферное давление	84...106,7 кПа
  Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги)	Не более 85 %

  Характеристики выходных устройств

  Обозначение	Тип выходного устройства (ВУ)	Электрические характеристики
  Р	электромагнитное реле	Ток не более 8 А при переменном напряжении не более 250 В и cos φ > 0,4. Ток не более 3 А при постоянном напряжении не более 30 В
  К	транзисторная оптопара n-p-n типа	Постоянный ток не более 400 мА при постоянном напряжении не более 60 В
  С	симисторная оптопара	Ток не более 50 мА при переменном напряжении не более 250 В (50 Гц). Ток в импульсном режиме не более 500 мА (tимп. не более 5 мс). Максимальное коммутируемое напряжение не более 600 В
  И	цифроаналоговый преобразователь «параметр–ток 4…20 мА»	Постоянный ток 4...20 мА на внешней нагрузке не более 1 кОм, напряжение питания 12...30 В рассчитывается в зависимости от сопротивления нагрузки
  У	цифроаналоговый преобразователь «параметр–напряжение 0…10 В»	Постоянное напряжение 0…10 В на внешней нагрузке более 2 кОм, напряжение питания 16…30 В
  Т	выход для управления твердотельным реле	Выходной ток не более 40 мА. Выходное напряжение высокого уровня – 4…6 В. Выходное напряжение низкого уровня – 0…0,7 В

  Модификации:

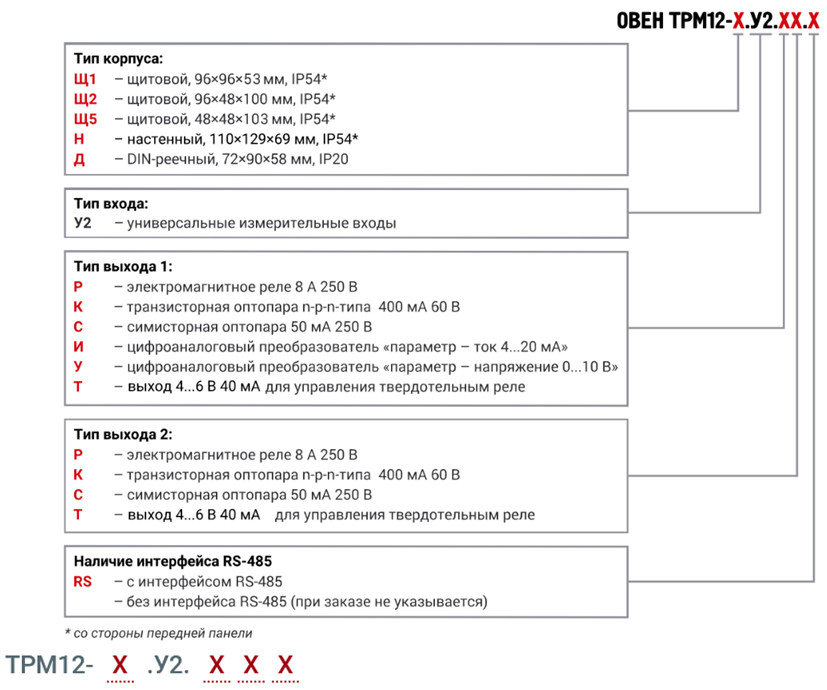

  Обозначение при заказе обновленной модели ТРМ12-Х.У2
