ТРМ251 ПИД-регулятор с пошаговыми программами и RS-485

Раздел:

Проанализировав опыт эксплуатации промышленных регуляторов со встроенным таймером и поддержкой выполнения программ технолога (ТРМ501, ТРМ151, МПР51), компания ОВЕН выпустила на рынок ТРМ251 — программный ПИД регулятор.

Информация
Документация
Смотрите также

Этот прибор объединил в себе возможности современного, универсального средства управления технологическим процессом, простоту в эксплуатации, интуитивно понятный интерфейс оператора и надежность, обеспеченную применением современной элементной базы. ТРМ251 соответствует классу «А» по электромагнитной совместимости в промышленных условиях.

Назначение прибора ОВЕН ТРМ251:

Одноканальный программный ПИД-регулятор ОВЕН ТРМ251 применяется для управления многоступенчатыми температурными режимами в системах управления электропечами (камерными, элеваторными, шахтными, плавильными и др.).

Прибор имеет удобный, интуитивно понятный человеко-машинный интерфейс.

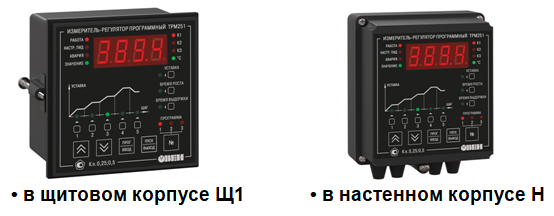

Прибор выпускается в корпусах 2-х типов: настенном Н и щитовом Щ1.

Функциональные возможности прибора ОВЕН ТРМ251:

Два универсальных входа (основной и резервный)
Функция резервирования датчиков – автоматическое включение резервного датчика в случае отказа основного
Время опроса входа – 300 мс
Программное пошаговое ПИД-регулирование – 3 программы технолога по 5 шагов
Автонастройка ПИД-регулятора по современному эффективному алгоритму
Три управляющих выхода:
- управление исполнительным механизмом (э/м реле, транзисторная или симисторная оптопара, 4...20 мА, выход для управления внешним твердотельным реле)
- сигнализация о выходе регулируемой величины за заданные пределы (э/м реле)
- сигнализация о неисправности датчика или обрыве контура регулирования LBA (э/м реле) или регистрация (4...20 мА)
Удобный человеко-машинный интерфейс
Сетевой интерфейс RS-485 (протоколы Modbus RTU/ASCII, ОВЕН)
Конфигурирование на ПК или с лицевой панели прибора
Функция сохранения образа EEPROM

Технические характеристики

Напряжение питания	90...245 В переменного тока
Частота напряжения питания	47...63 Гц
Потребляемая мощность	не более 6 ВА
Количество универсальных входов	2(основной и резервный)
Минимальное время опроса датчика	0,3 с
Количество выходных элементов	3
Тип интерфейса связи	RS-485
Протоколы передачи данных	ОВЕН, Modbus RTU, Modbus ASCII
Скорость передачи данных:
– по протоколу ОВЕН	2,4; 4,8; 9,6; 14,4; 19,6; 28,8; 38,4; 57,6; 115,2 кбит/с
– по протоколу Modbus RTU/ASCII	9,6; 14,4; 19,6; 28,8; 38,4; 57,6; 115,2 кбит/с
Габаритные размеры (мм) и степень защиты корпуса:
– настенный Н	130×105×65, IP44
– щитовой Щ1	96×96×70, IP54 со cтороны передней панели
Масса прибора	не более 0,5 кг

Характеристики измерительных датчиков

Тип датчика	Диапазон измерений	Разрешающая способность*	Предел основной приведенной погрешности
ТСМ 50М/100М (W100=1,426)	–50…+200 °С	0,1 °С	±0,25 %
ТСМ 50М/100М (W100=1,428)	–99…+200 °С	0,1 °С
ТСП 50П/100П (W100=1,391)	–200…+750 °С	0,1 °С
ТСП 50П/100П (W100=1,385), Pt100	–200…+750 °С	0,1 °С
ТСП 500П/1000П (W100=1,391)	–200…+750 °С	0,1 °С
ТСП 500П/1000П (W100=1,385), Pt1000	–200…+750 °С	0,1 °С
ТСП 100Н/1000Н (W100=1,617)	–60…+180 °С	0,1 °С
ТСМ гр. 23	–50…+180 °С	0,1 °С
ТХК (L)	–200…+800 °С	0,1 °С	±0,5 %
ТХА (К)	–200…+1300 °С	0,1 °С
ТЖК (J)	–200…+1200 °С	0,1 °С
ТНН (N)	–200…+1300 °С	0,1 °С
ТПП (S), ТПП (R)	0…+1750 °С	0,1 °С
ТПР (B)	+200…+1800 °С	0,1 °С
ТВР (А-1)	0…+2500 °С	0,1 °С
ТВР (А-2)	0…+1800 °С	0,1 °С
ТВР (А-3)	0…+1800 °С	0,1 °С
ТМК (Т)	–200…+400 °С	0,1 °С
Сигнал тока 0…5 мА, 0…20 мА, 4…20 мА	0…100 %	0,1 %	±0,25 %
Сигнал напряжения –50…+50 мВ, 0…1 В	0…100 %	0,1 %	±0,25 %
* При измерении температуры выше 999,9 °С и ниже минус 99,9 °С разрешающая способность прибора 1 °С

Характеристики выходных элементов

Обозначение	Тип выходного элемента (ВЭ)	Электрические характеристики
Р	электромагнитное реле	для ВЭ1 – 4 А, для ВЭ2, ВЭ3 – 2 А при 220 В 50 Гц, cos φ>0,4
К	транзисторная оптопара n–p–n типа	400 мА при 60 В пост. тока
С	симисторная оптопара	50 мА при 250 В (пост. откр. симистор) или 400 мА (симистор вкл. с частотой 50±1 Гц и tимп. не более 2 мс)
И	цифроаналоговый преобразователь «параметр–ток 4…20 мА»	сопротивление нагрузки 0…1300 Ом напряжение питания 10...36 В
Т	выход для управления внешним твердотельным реле	выходное напряжение 4...6 В максимальный выходной ток 70±20 мА

Условия эксплуатации

Температура окружающего воздуха	+1...+50 °С
Атмосферное давление	84...106,7 кПа
Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги)	не более 80 %

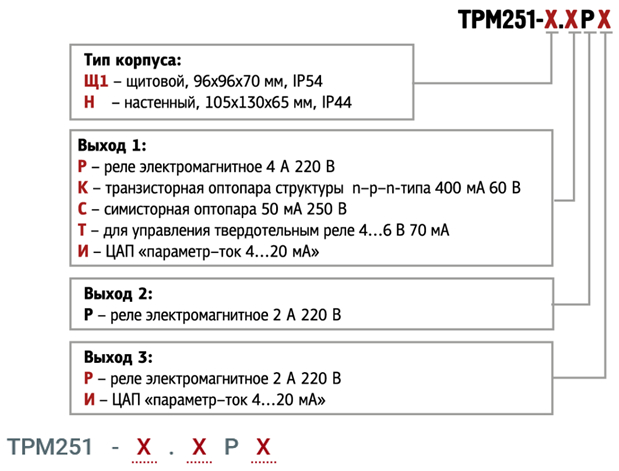

Модификации:
