ТРМ101 ПИД-регулятор с универсальным входом в корпусе 48х48 мм

Раздел:

Овен

• Информация
• Документация
• Смотрите также

• Используется в составе сложного технологического оборудования: экструдеров, термопластавтоматов, печей, упаковочного, полиграфического, вакуум-формовочного оборудования и т. п.

  Класс точности регулятора 0,5.

  ПИД-регулятор температуры, давления и др. выпускается в щитовом корпусе типа Щ5, степень защиты IP54 со стороны передней панели.

  Функциональные возможности ПИД-регулятора ОВЕН ТРМ101:

  • Универсальный вход для подключения широкого спектра датчиков температуры, давления, влажности и др.
  • ПИД-регулирование измеренной величины с использованием «нагревателя» или «холодильника»
  • Автонастройка ПИД-регулятора по современному эффективному алгоритму
  • Дистанционный пуск и остановка ПИД-регулятора с помощью внешнего устройства, подключенного к дополнительному входу 2
  • Сигнализация о возникновении аварийной ситуации двух типов:
    • о выходе регулируемой величины за заданные пределы
    • об обрыве в цепи регулирования (LBA)
  • Регулирование мощности (например, для управления инфракрасной лампой) совместно с прибором ОВЕН БУСТ при использовании токового выхода 4...20 мА
  • Бесконтактное управление нагрузкой через внешнее твердотельное реле
  • Встроенный интерфейс RS-485 (протокол ОВЕН)
  • Конфигурирование ПИД-регулятора температуры, давления и др. величин осуществляется на ПК или с передней панели прибора
  • Уровни защиты параметров для разных групп специалистов
  • Два выхода в любых комбинациях: электромагнитное реле, оптосимистор, оптотранзистор, «токовая петля» 4...20 мА, унифицированное напряжение 0..10 В, специализированный выход для подключения твердотельного реле

  Функциональную схему регулятора можно посмотреть здесь, возможные схемы подключения регулятора здесь. В комплект поставки пид-регулятора бесплатно входит: ОРС-сервер, драйвер для работы со SCADA-системой TRACE MODE; библиотеки WIN DLL.

  Технические характеристики:

  Питание

  Напряжение питания

  90…245 В частотой 47...63 Гц

  Универсальный вход 1

  Предел допустимой основной погрешности измерения входного параметра	±0,5 %
  Входное сопротивление при подключении источника сигнала:
  – тока	100 Ом ± 0,1 %
  – напряжения	не менее 100 кОм

  Дополнительный вход 2

  Сопротивление внешнего ключа:
  – в состоянии «замкнуто»	0...1 кОм
  – в состоянии «разомкнуто»	более 100 кОм

  Выходы

  Количество выходных устройств

  2

  Интерфейс связи

  Тип интерфейса	RS-485
  Скорость передачи данных	2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с

  Корпус

  Тип корпуса и его габаритные размеры (без элементов крепления)	щитовой Щ5, 48×48×102 мм
  Степень защиты корпуса	IP54 (со стороны передней панели)

  Характеристики выходных устройств

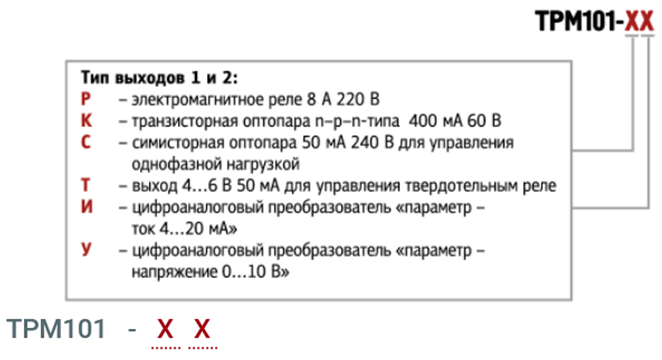

  Обозначение	Тип выходного устройства (ВУ)	Электрические характеристики
  Р	электромагнитное реле	1 А (ПИД-регулирование) 8 А (сигнализация) при 220 В 50...60 Гц, cos > 0,4 или 30 В пост. тока
  К	транзисторная оптопара структуры n–p–n типа	200 мА при 50 В пост. тока
  С	симисторная оптопара	50 мА при 240 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 50 Гц и tимп. = 5 мс)
  И	цифроаналоговый преобразователь «параметр–ток 4…20 мА»	нагрузка 0…1000 Ом, напряжение питания 10...30 В пост. тока
  У	цифроаналоговый преобразователь «параметр–напряжение 0…10 В»	нагрузка не менее 2 кОм, напряжение питания 15...32 В
  Т	выход для управления твердотельным реле	выходное напряжение 4...6 В максимальный выходной ток 50 мА

  Характеристики измерительных датчиков

  Код in-t	Тип датчика	Диапазон измерений
  r385	ТСП50 W100 = 1.385	–200…+750 °С
  r.385	ТСП100 W100 = 1.385 (Pt 100)	–200…+750 °С
  r391	ТСП50 W100 = 1.391	–200…+750 °С
  r.391	ТСП100 W100 = 1.391	–200…+750 °С
  r-21	ТСП гр. 21 (R0=46 Oм, W100 = 1.391)	–200…+750 °С
  r426	ТСМ50 W100 = 1.426	–50…+200 °С
  r.426	ТСМ100 W100 = 1.426	–50…+200 °С
  r-23	ТСМ гр. 23 (R0=53 Ом, W100 = 1.426)	–50…+200 °С
  r428	ТСМ50 W100 = 1.428	–190…+200 °С
  r.428	ТСМ100 W100 = 1.428	–190…+200 °С
  E_A1	термопара ТВР (А-1)	0…+2500 °С
  E_A2	термопара ТВР (А-2)	0…+1800 °C
  E_A3	термопара ТВР (А-3)	0…+1800 °C
  E_ _b	термопара ТПР (В)	+200…+1800 °C
  E_ _J	термопара ТЖК (J)	–200…+1200 °С
  E_ _K	термопара ТХА (K)	–200…+1300 °С
  E_ _L	термопара ТХК (L)	–200…+800 °С
  E_ _n	термопара ТНН (N)	–200…+1300 °С
  E_ _r	термопара ТПП (R)	0…+1750 °C
  E_ _S	термопара ТПП (S)	0…+1750 °C
  E_ _t	термопара ТМК (Т)	–200…+400 °C
  i 0_5	ток 0…5 мА	0…100 %
  i 0.20	ток 0…20 мA	0…100 %
  i 4".20	ток 4…20 мА	0…100 %
  U-50	напряжение –50…+50 мВ	0…100 %
  U0_1	напряжение 0…1 В	0…100 %

  Условия эксплуатации

  Температура воздуха, окружающего корпус прибора	+1…+50 °C
  Атмосферное давление	86...106,7 кПа
  Относительная влажность воздуха (при 35°C)	30...85%

  Модификации:



• Технические характеристики


  Руководство по эксплуатации
