УКТ38 Восьмиканальный измеритель с аварийной сигнализацией

Раздел:

Овен

• Информация
• Документация
• Смотрите также

• ОВЕН УКТ38 применяется в качестве аварийного сигнализатора в многозонных печах в пищевой, металлургической и других отраслях промышленности.

  Функциональные возможности прибора:

  • Контроль температуры или другой физической величины (давления, влажности, уровня и т. п.) в нескольких зонах одновременно (до 8-ми)
    • Восемь входов для подключения датчиков:
    • термопреобразователей сопротивления типа ТСМ и ТСП 50/100, Pt100;
    • термопар ТХК, ТХА, ТНН, ТЖК, ТПП(S), ТПП(R);
  • датчиков с унифицированным выходным сигналом тока 0(4)...20 мА, 0...5 мА или напряжения 0...1 В.
  • Подключение к разным входам датчиков разных типов из числа приведенных в списке для одной модификации
  • Сигнализация «АВАРИЯ ОБЪЕКТА» о выходе любой из контролируемых величин за заданные пределы
  • Сигнализация «АВАРИЯ ДАТЧИКА» при обрыве или коротком замыкании датчика
  • Два выходных реле для включения аварийной сигнализации или аварийного отключения установки
  • Индикация измеренных величин и заданных для них уставок на двух встроенных индикаторах
  • Программирование кнопками на лицевой панели прибора
  • Сохранение заданных параметров при отключении питания

  При необходимости удаленного контроля и диспетчеризации следует выбирать прибор ТРМ138 с встроенным интерфейсом RS-485.

  Технические характеристики:

  УКТ38-Щ4.ТС	3,6 с
  УКТ38-Щ4.ТП (ТПП)	2,2 с
  УКТ38-Щ4.АТ (АН)	2,1 с
  Количество выходных устройств	2
  Допустимый ток нагрузки, коммутируемый контактами э/м реле	4 А при 220 В (cosφ> 0,4)
  Тип корпуса	щитовой Щ4
  Габаритные размеры	96×96×145 мм
  Степень защиты корпуса	IP54 со стороны передней панели

  Характеристики измерительных датчиков

  Код	Тип датчика	Тип входа	Диапазон измерений	Разрешающая способность
  00	ТСМ 100М W100=1,426	ТС	-50...+200 °С	0,1 °С
  01	TCM 50M W100=1,426		-50...+200 °С	0,1 °С
  02	TCП 100П W100=1,385 (Pt100)		-90...+750 °С	0,1 °С
  03	ТСП 100П W100=1,391		-90...+750 °С	0,1 °С
  07	ТСП 50П W100=1,385		-90...+750 °С	0,1 °С
  08	ТСП 50П W100=1,391		-90...+750 °С	0,1 °С
  09	TCM 50M W100=1,428		-50...+200 °С	0,1 °С
  14	ТСМ 100М W100=1,428		-50...+200 °С	0,1 °С
  15	ТСМ гр. 23		-50...+200 °С	0,1 °С
  04	ТХК(L)	ТП	-50...+750 °С	0,1 °С
  05	ТХА(K)		-50...+1300 °С	1 °С
  19	ТНН(N)		-50...+1300 °С	1 °С
  20	ТЖК(J)		-50...+900 °С	0,1 °С
  17	ТПП(S)	ТПП	0...+1700 °С	1 °С
  18	ТПП(R)		0...+1700 °С	1 °С
  10	Ток 4…20 мА	АТ	0...100 %	0,1 %
  11	Ток 0…20 мА		0...100 %	0,1 %
  12	Ток 0…5 мА		0...100 %	0,1 %
  13	Напряжение 0…1 В	АН	0...100 %	0,1 %

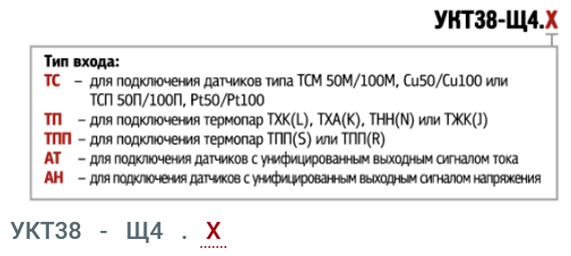

  Модификации:
