ТРМ136 Шестиканальный регулятор с RS-485

Раздел:

Измеритель-регулятор универсальный шестиканальный ТРМ136 предназначен для построения автоматических систем контроля и регулирования производственными технологическими процессами в металлообрабатывающей, пищевой, химической, деревообрабатывающей, в производстве строительных материалов и в других областях промышленности.

Информация
Документация
Смотрите также

ТРМ136 предназначен для измерения и регулирования температуры, давления и других физических величин. Он может управлять до 6 исполнительными механизмами, вести регистрацию измерений на ЭВМ.

ТРМ136 является аналогом прибора ТРМ138.

Функциональные возможности регулятора ТРМ136:

Шесть универсальных входов для подключения от 1 до 6 датчиков разного типа в любых комбинациях;
Вычисление дополнительных величин:
- средних значений от 2 до 6 измеренных величин
- разностей измеренных величин
- скорости изменения измеряемой величины.
До шести каналов регулирования или регистрации температуры, давления или других измеренных или вычисленных величин:
- регулирование по двухпозиционному закону (для каналов с ВУ типа Р,К,С или Т)
- регистрация на аналоговом выходе (ток 4...20 мА или напряжение 0...10В).
От 1 до 6 встроенных выходных устройств различных типов в выбранной пользователем комбинации
Режим ручного управления выходными устройствами
Конфигурирование функциональной схемы и установка параметров:
— кнопками на лицевой панели прибора;
Четыре варианта стандартных конфигураций схемы прибора
Встроенный интерфейс RS-485 (протокол ОВЕН, Modbus ASCII/RTU)
Формирование аварийного сигнала при обнаружении неисправности первичных преобразователей с отображением его причины на цифровом индикаторе

Технические характеристики:

Наименование	Значение
Диапазон напряжений питания	от 90 до 264В переменного (от 47 до 63 Гц) тока
Потребляемая мощность, ВА, не более	18
Количество измерительных входов в приборе	6
Время опроса одного канала, с, не более	0,6
Напряжение встроенного источника питания	(24±3)В постоянного тока (максимум 150мА)
Интерфейс связи с компьютером	RS-485
Скорость передачи данных по протоколу, кбит/с: ОВЕН, Modbus-RTU, Modbus-ASCII	2,4; 4,8; 9,6; 14,4; 19,2; 28,8; 38,4; 57,6; 115,2
Габаритные размеры корпуса Щ7, мм	144×169×50,5
Масса прибора, кг, не более	1,0
Гарантийный срок обслуживания	2 года

Выходные устройства:

Наименование ВУ (обозначение типа)	Технические характеристики	Значение
Реле электромагнитное (Р)	Максимальный ток нагрузки	4 А
	Максимальное напряжение нагрузки переменного тока, не менее	250В 50Гц и cosj >0,4
	Максимальное напряжение нагрузки постоянного тока, не менее	30 В
Оптопара транзисторная n-p-n-типа (К)	Максимальный ток нагрузки, не менее	400 мА
Оптопара транзисторная n-p-n-типа (К)	Максимальное напряжение, не менее	60В постоянного тока
Оптопара симисторная (С)	В режиме управления внешним симистором:
	ток (при длительности импульса не более 2мс и частоте (50±1)Гц), не менее	400мА
	действующее напряжение, не менее	250В, 50 Гц
	В режиме коммутации нагрузки:
	ток нагрузки, не менее	40 мА
	действующее напряжение, не менее	250 В, 50 Гц
Выход для управления внешним твердотельным реле (Т)	Выходное напряжение холостого хода	(6 ±0,5) В постоянного тока
	Выходное напряжение на нагрузке 250Ом, не менее	от 3,3 до 4,9В постоянного тока
	Ток короткого замыкания	от 50 до 72мА
ЦАП «параметр-ток» (И)	Выходной сигнал постоянного тока	от 4 до 20 мА
	Сопротивление нагрузки	от 0 до 1300 Ом
	Номинальное сопротивление нагрузки	700Ом
	Напряжение питания ЦАП	от 10 до 36 В
	Номинальное напряжение питания ЦАП	(24,0±3,0)В
ЦАП «параметр-напряжение» (У)	Выходной сигнал постоянного напряжения	от 0 до 10 В
	Сопротивление нагрузки, не менее	5кОм
	Напряжение питания ЦАП	от 15 до 36 В
	Номинальное напряжение питания ЦАП	(24,0±3,0)В

Входные первичные преобразователи:

Условное обозначение НХС преобразователя или сигнала	Диапазон измерений	Значение единицы младшего разряда*	Пределы допускаемой основной приведенной погрешности,%
Термометры сопротивления по ГОСТ 6651-2009или термопреобразователи сопротивления по ГОСТ Р 6651*
Cu 50 (a=0,00426°С^-1)	от –50 до 200°С	0,1°С	±0,25
50М(a=0,00428°С^-1)	от –190 до 200°С	0,1°С
Pt 50(a=0,00385°С^-1)	от –200 до 750°С	0,1°С
50П (a=0,00391°С^-1)	от –200 до 750°С	0,1°С
Cu 100 (a=0,00426°С^-1)	от –50 до 200°С	0,1°С
100М (a=0,00428°С^-1)	от –190 до 200°С	0,1°С
Pt 100 (a=0,00385°С^-1)	от –200 до 750°С	0,1°С
100П (a=0,00391°С^-1)	от –200 до 750°С	0,1°С
Термоэлектрические преобразователи по ГОСТ Р 8.585
TХК (L)	от –200 до 800°С	0,1°С	±0,5 ±0,25**
TЖК (J)	от –200 до 1200°С	1°С
TНН (N)	от –200 до 1300°С	1°С
TХА (К)	от –200 до 1300°С	1°С
TПП (S)	от 0 до 1750°С	1°С
TПП (R)	от 0 до 1750°С	1°С
TВР (А-1)	от 0 до 2500°С	1°С
Унифицированные сигналы постоянного напряжения и тока по ГОСТ 26.011
Ток от 0 до 5 мА	от 0 до 100%	0,1%	±0,25
Ток от 0 до 20 мА	от 0 до 100%	0,1%
Ток от 4 до 20 мА	от 0 до 100%	0,1%
Напряжение от 0 до1 В	от 0 до 100%	0,1%
Сигнал постоянного напряжения
от –50,0 до 50 мВ	от 0 до100%	0,1%	±0,25
) Приборы, работающие с термопреобразователями сопротивления с НСХ по ГОСТ6651, предназначены для поставки на экспорт. *) с отключенной схемой КХС

Примечание — Допускается применение не стандартизованного медного термометра сопротивления с R0 = 53 Ом (a = 0,00426 °С-1) и диапазоном измерений от минус 50 до плюс 200 °С.

Условия эксплуатации:

закрытые взрывобезопасные помещения без агрессивных паров и газов;
температура окружающего воздуха от +1 до +50 °С;
верхний предел относительной влажности воздуха 80 % при +25 °С и более низких температурах без конденсации влаги;
атмосферное давление от 86 до 106,7 кПа.

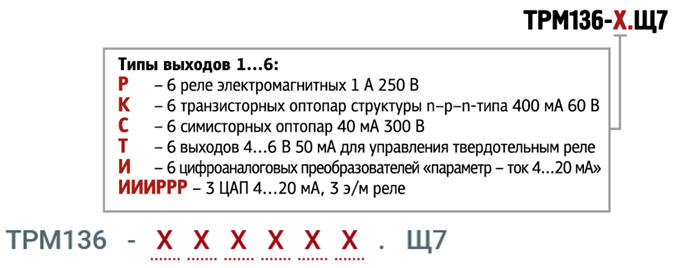

Модификации:

При необходимости, прибор может комплектоваться выходными устройствами различного типа. В этом случае требуемые устройства должны быть перечислены при заказе с указанием количества каждого типа.
