ТРМ138 Восьмиканальный регулятор с RS-485

Раздел:

Внимание!
Теперь прибор ТРМ138 выпускается и в корпусе Щ7 со съемными клеммниками и меньшей глубиной щитового крепления.

Информация
Документация
Смотрите также

Назначение прибора ОВЕН ТРМ138:

Измеритель-регулятор ОВЕН ТРМ 138 предназначен для измерения, регистрации и регулирования температуры, давления либо другого физического параметра, одновременного управления несколькими (до 8-ми) исполнительными механизмами, а также для регистрации измеренных параметров на ЭВМ.

Терморегулятор применяется в многозонных печах, в системах защитной автоматики.

Прибор выпускается в щитовом корпусе типа Щ4 и Щ7.

Функциональные возможности регулятора ОВЕН ТРМ138:

Восемь универсальных входов* для подключения от 1 до 8 датчиков разного типа в любых комбинациях, что позволяет одновременно измерять и контролировать несколько различных физических величин (температуру, влажность, давление и др.)
Вычисление дополнительных величин:
- средних значений от 2 до 8 измеренных величин
- разностей измеренных величин
- скорости изменения измеряемой величины.
До восьми каналов регулирования или регистрации температуры, давления или других измеренных или вычисленных величин:
- регулирование по двухпозиционному закону (для каналов с ВУ тип Р,К,С или Т)
- регистрация на аналоговом выходе (ток 4...20 мА или напряжение 0...10 В).
От 1 до 8 встроенных выходных устройств различных типов в выбранной пользователем комбинации
Режим ручного управления выходными устройствами
Конфигурирование функциональной схемы и установка параметров:
- кнопками на лицевой панели прибора
- на ПК с помощью программы-конфигуратора.
Стандартная конфигурация — удобный выбор из четырех возможных
Встроенный интерфейс rs-485 (протокол ОВЕН, Modbus ASCII/RTU)

* Для измерения давления, влажности, расхода и др. величин используются датчики с унифицированным выходным сигналом тока 0...5 мА, 0(4)...20 мА или напряжения 0...50 мВ, 0...1 В.

Бесплатно: ОРС-сервер, драйвер для работы со SCADA-системой TRACE MODE; библиотеки WIN DLL.

Технические характеристики:

Напряжение питания	90…264 В частотой 47...63 Гц
Количество универсальных входов	1...8
Входное сопротивление при подключении источника сигнала:
– тока	100 Ом ± 0,1 % (при подключении внешнего резистора)
– напряжения	не менее 100 кОм
Предел допустимой основной погрешности измерения входного параметра	±0,25 %
– при использовании термопары	±0,5 %
Время опроса одного входа	не более 1 с
Напряжение питания активных датчиков	20...28 В постоянного тока
Максимально допустимый ток	150 мА
Количество выходных устройств	8
Тип интерфейса связи с ЭВМ	RS-485
Скорость передачи данных	2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с
Тип кабеля	экранированная витая пара

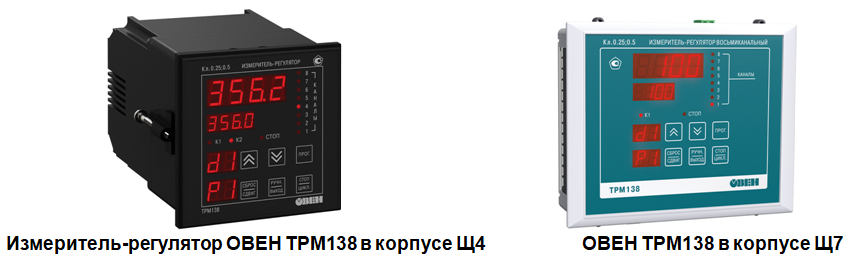

Тип и габаритные размеры корпуса	щитовой Щ4, 96×96×145 мм
Степень защиты корпуса	IP54 со стороны передней панели
Гарантийный срок обслуживания	2 года

Характеристики выходных устройств

Обозн.	Тип выходного устройства	Электрические характеристики
Р	электромагнитное реле	4 А при 230 В
К	транзисторная оптопара структуры n–p–n типа	200 мА при 40 В
С	симисторная оптопара	50 мА при 300 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 50 Гц и tимп. = 5 мс)
Т	выход для управления твердотельным реле	выходное напряжение – 4...6 В максимальный выходной ток 50 мА
И	цифроаналоговый преобразователь «параметр–ток 4…20 мА»	сопротивление нагрузки 0…800 Ом

Характеристики измерительных датчиков

Тип датчика	Диапазон измерений	Разрешающая способность
ТСМ 50М W100 = 1.426	–50…+200 °С	0,1 °С
ТСМ 50М W100 = 1.428	–190…+200 °С	0,1 °С
ТСМ 100М W100 = 1.426	–50…+200 °С	0,1 °С
ТСМ 100М W100 = 1.428	–190…+200 °С	0,1 °С
ТСП 50П W100 = 1.385	–200…+750 °С	0,1 °С
ТСП 50П W100 = 1.391	–200…+750 °С	0,1 °С
ТСП 100П W100 = 1.385 (Pt 100)	–200…+750 °С	0,1 °С
ТСП 100П W100 = 1.391	–200…+750 °С	0,1 °С
ТСМ гр. 23 (R0=53 Ом, W100 = 1.426)	–50…+200 °С	0,1 °С
термопара ТХК (L)	–50…+750 °С	0,1 °С
термопара ТЖК (J)	–50…+900 °С	0,1 °С
термопара ТНН (N)	–50…+1300 °С	1 °С
термопара ТХА (K)	–50…+1300 °С	1 °С
термопара ТПП (S)	0…+1750 °C	1 °С
термопара ТПП (R)	0…+1750 °C	1 °С
термопара ТВР (А-1)	0…+2500 °С	1 °С
ток 0…5 мА	0…100 %	0,1 °С
ток 0…20 мA	0…100 %	0,1 °С
ток 4…20 мА	0…100 %	0,1 °С
напряжение 0…50 мВ	0…100 %	0,1 °С
напряжение 0…1 В	0…100 %	0,1 °С

Условия эксплуатации:

закрытые взрывобезопасные помещения без агрессивных паров и газов;
температура окружающего воздуха от +1 до +50 °С;
верхний предел относительной влажности воздуха 80 % при +25 °С и более низких температурах без конденсации влаги;
атмосферное давление от 86 до 106,7 кПа.

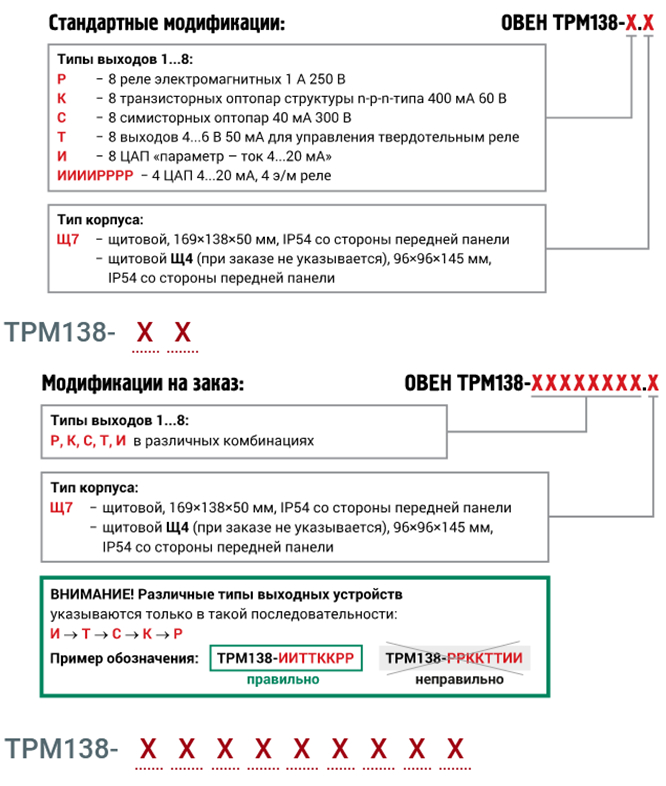

Модификации:

Технические характеристики

Руководство по эксплуатации
