ТРМ138В Восьмиканальный регулятор для взрывоопасных зон с RS-485

Раздел:

Овен

• Информация
• Документация
• Смотрите также

• Может применяться в пищевой, медицинской, химической, нефтеперерабатывающей промышленности.

  Предназначен для подключения датчиков, находящихся во взрывоопасных зонах.

  Может быть использован в качестве многозонного регулятора, многопороговой сигнализации, а также как восьмиканальный активный барьер искрозащиты.

  Прибор выпускается в щитовом корпусе типа Щ4.

  Применение:

  • Производство лакокрасочных материалов
  • Нефтяная и газовая промышленность
  • Мукомольное производство
  • Химическая промышленность, спиртовое производство
  • Цементные заводы
  • Производство мебели
  • Зернохранилища, силосные ямы для заготовки кормов
  • Целлюлозно-бумажные комбинаты
  • Автозаправочные станции

  Функциональные возможности регулятора ОВЕН ТРМ138В:

  • Восемь универсальных входов для подключения от 1 до 8 датчиков разного типа в любых комбинациях, что позволяет одновременно измерять и контролировать несколько различных физических величин (температуру, влажность, давление и др.)
  • Встроенный барьер искрозащиты для линий связи прибора с датчиками (маркировка взрывозащиты [Exia]IIC)
  • Вычисление дополнительных величин:
    • средних значений от 2 до 8 измеренных величин
    • разностей измеренных величин
    • скорости изменения измеряемой величины.
  • До восьми каналов регулирования по двухпозиционному закону (для каналов с ВУ типа Р,К,С) или регистрации на токовом выходе 4...20 мА.
  • Восемь встроенных выходных УСТРОЙСТВ различных типов в выбранной пользователем комбинации
  • Возможность работы в качестве восьмиканального активного барьера искрозащиты в модификации с токовыми выходами
  • Режим ручного управления выходными устройствами
  • Конфигурирование функциональной схемы и установка параметров на ПК или кнопками на лицевой панели прибора
  • Набор стандартных конфигураций
  • Встроенный интерфейс RS-485 (протокол ОВЕН, Modbus ASCII/RTU)

  Маркировка взрывозащиты [Exia]IIC

  	Искробезопасные цепи уровня ia (особо взрывобезопасные).
  	Принадлежность к группе IIC, что позволяет использовать подключенные датчики в наиболее взрывоопасных нерудничных средах (водород, метан, ацетилен).

  * Для измерения давления, влажности, расхода и др. величин используются датчики с унифицированным выходным сигналом тока 0...5 мА, 0(4)...20 мА или напряжения 0...50 мВ, 0...1 В.

  Бесплатно: ОРС-сервер, драйвер для работы со SCADA-системой TRACE MODE; библиотеки DLL.

  Технические характеристики:

  Напряжение питания	90…245 В частотой 47...63 Гц
  Количество универсальных входов	8
  Входное сопротивление при подключении источника сигнала:
  – тока	100 Ом ± 0,1 % (при подключении внешнего резистора)
  – напряжения	не менее 100 кОм
  Предел допустимой основной погрешности измерения входного параметра:
  – при использовании термопары	±0,5 %
  – при использовании других первичных преобразователей	±0,25 %
  Время опроса одного входа	не более 1 с
  Напряжение питания активных датчиков	20...28 В постоянного тока
  Максимально допустимый ток	150 мА
  Количество выходных устройств	8
  Протокол передачи данных	ОВЕН, Modbus RTU, Modbus ASCII
  Тип интерфейса связи с ПК	RS-485
  Скорость передачи данных	2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с
  Тип кабеля	экранированная витая пара
  Тип и габаритные размеры корпуса	щитовой Щ4, 96×96×145 мм
  Степень защиты корпуса	IP54 со стороны передней панели
  Вид взрывозащиты для линий связи	«искробезопасная электрическая цепь» уровня «ia»

  Характеристики выходных устройств

  Обозн.	Тип выходного устройства	Электрические характеристики
  Р	электромагнитное реле	4 А при 230 В
  К	транзисторная оптопара структуры n–p–n типа	400 мА при 60 В
  С	симисторная оптопара	50 мА при 300 В(пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 50 Гц и tимп. = 5 мс)
  И	цифроаналоговый преобразователь «параметр–ток 4…20 мА»	сопротивление нагрузки 0…800 Ом

  Характеристики измерительных датчиков

  Тип датчика	Диапазон измерений	Разрешающая способность
  ТСМ 50М W100 = 1.426	–50…+200 °С	0,1 °С
  ТСМ 50М W100 = 1.428	–190…+200 °С	0,1 °С
  ТСМ 100М W100 = 1.426	–50…+200 °С	0,1 °С
  ТСМ 100М W100 = 1.428	–190…+200 °С	0,1 °С
  ТСП 50П W100 = 1.385	–200…+750 °С	0,1 °С
  ТСП 50П W100 = 1.391	–200…+750 °С	0,1 °С
  ТСП 100П W100 = 1.385 (Pt 100)	–200…+750 °С	0,1 °С
  ТСП 100П W100 = 1.391	–200…+750 °С	0,1 °С
  ТСМ гр. 23 (R0=53 Ом, W100 = 1.426)	–50…+200 °С	0,1 °С
  термопара ТХК (L)	–50…+750 °С	0,1 °С
  термопара ТЖК (J)	–50…+900 °С	0,1 °С
  термопара ТНН (N)	–50…+1300 °С	1 °С
  термопара ТХА (K)	–50…+1300 °С	1 °С
  термопара ТПП (S)	0…+1750 °C	1 °С
  термопара ТПП (R)	0…+1750 °C	1 °С
  термопара ТВР (А-1)	0…+2500 °С	1 °С
  ток 0…5 мА	0…100 %	0,1 °С
  ток 0…20 мA	0…100 %	0,1 °С
  ток 4…20 мА	0…100 %	0,1 °С
  напряжение 0…50 мВ	0…100 %	0,1 °С
  напряжение 0…1 В	0…100 %	0,1 °С

  Параметры искробезопасных цепей

  Параметр	Входы 1...8	Выходы 1...4
  Напряжение холостого хода U0	5,9 В	28,4 В
  Ток короткого замыкания I0	500 мА	100 мА
  Максимальная суммарная емкость С0	0,2 мкФ	0,04 мкФ
  Максимальная суммарная индуктивность L0	1 мГн	1 мГн

  Условия эксплуатации

  Температура окружающего воздуха	+1...+50 °С
  Атмосферное давление	86...106,7 кПа
  Отн. влажность воздуха (при +25 °С и ниже б/конд. влаги)	не более 80 %

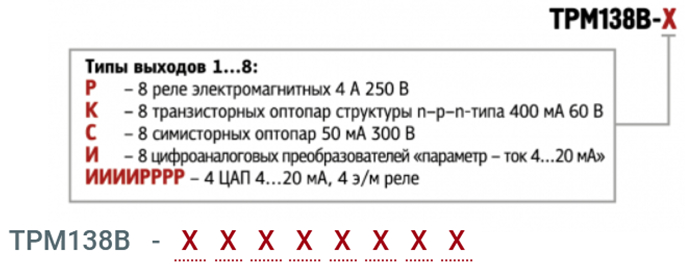

  Модификации:
