ТРМ148 Восьмиканальный ПИД-регулятор с RS-485

Раздел:

Овен

• Информация
• Документация
• Смотрите также

•

  Подходит для автоматизации многозонных и многокамерных печей, сушильных шкафов или агрегатов закалки.

  Функциональные возможности:

  • Линейка стандартных модификаций для наиболее распространенных технологических процессов.
  • Восемь универсальных входов для подключения широкого спектра датчиков.
  • До восьми встроенных выходных элементов различных типов в зависимости от выбранной пользователем комбинации для управления исполнительными механизмами:
    • 2-позиционными (ТЭНы, двигатели, устройства сигнализации);
    • 3-позиционными (задвижки, краны).
  • Вычисление дополнительных функций от измеренных величин.
  • Задание графика коррекции уставки по измерениям другого входа или по времени.
  • Автонастройка ПИД-регуляторов.
  • Режим ручного управления выходной мощностью.
  • Встроенный интерфейс RS-485 (протокол ОВЕН) Modbus ASCII/RTU.
  • Широкие возможности конфигурирования:
    • программа «Конфигуратор ТРМ148» для свободного конфигурирования прибора;
    • задание параметров с лицевой панели прибора.
  • Быстрый доступ к уставкам.

  Технические характеристики:

  Напряжение питания	90...245 В перем. тока
  Частота напряжения питания	47...63 Гц
  Потребляемая мощность	не более 12 ВА
  Количество входов для подключения датчиков	8
  Время опроса одного входа	не более 0,5 с
  Количество каналов регулирования	8
  Количество выходных элементов	8
  Интерфейс связи с компьютером	RS-485 (протокол ОВЕН), Modbus ASCII/RTU
  Напряжение встроенного источника питания активных датчиков	24 ± 3 В
  Максимальный ток встроенного источника питания	180 мА
  Тип и габаритные размеры корпуса	Щ4, 96×96×140 мм; Щ7,144×169×50,5мм
  Степень защиты корпуса	IP54 со cтороны передней панели

  Характеристики измерительных датчиков

  Тип датчика	Диапазон измерений	Разрешающая способность	Предел основной приведенной погрешности
  ТСМ 50М/100М (W100=1,426)	–50…+200 °С	0,1 °С	0,25 %
  ТСМ 50М/100М (W100=1,428)	–190…+200 °С	0,1 °С
  ТСП 50П/100П (W100=1,391)	–200…+750 °С	0,1 °С
  ТСП 50П/100П (W100=1,385), Pt100	–200…+750 °С	0,1 °С
  ТСП 500П/1000П (W100=1,391)	–200…+750 °С	0,1 °С
  ТСП 500П/1000П (W100=1,385), Pt1000	–200…+750 °С	0,1 °С
  ТСП 100Н/1000Н (W100=1,617)	–60…+180 °С	0,1 °С
  ТСМ гр. 23	–50…+200 °С	0,1 °С
  ТХК (L)	–200…+800 °С	0,1 °С	0,5 %
  ТХА (К)	–200…+1300 °С	1 °С
  ТЖК (J)	–200…+1200 °С	1 °С
  ТНН (N)	–200…+1300 °С	1 °С
  ТПП (S), ТПП (R)	0…+1750 °С	1 °С
  ТПР (B)	+200…+1800 °С	1 °С
  ТВР (А-1)	0…+2500 °С	1 °С
  ТВР (А-2)	0…+1800 °С	1 °С
  ТВР (А-3)	0…+1600 °С	1 °С
  ТМК (Т)	–200…+400 °С	0,1 °С
  Сигнал тока 0…5 мА, 0…20 мА, 4…20 мА	0…100 %	0,1 %	0,25 %
  Сигнал напряжения –50…+50 мВ, 0…1 В	0…100 %	0,1 %	0,25 %
  Датчик положения задвижки:
  – резистивный 0,9 кОм; 2,0 кОм	0…100 %	1 %	0,25 %
  – токовый 0…5 мА, 0…20 мА, 4…20 мА	0…100 %	0,1 %	0,25 %

  Характеристики выходных элементов

  Обозначение	Тип выходного элемента (ВЭ)	Электрические характеристики
  Р	электромагнитное реле	4 при 220 В 50 Гц, cos φ> 0,4
  К	транзисторная оптопара структуры n–p–n типа	400 мА при 60 В
  С	симисторная оптопара	50 мА при 300 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 100 Гц и tимп. = 5 мс)
  И	цифроаналоговый преобразователь «параметр–ток 4…20 мА»	Сопротивление нагрузки 0…900 Ом
  У	цифроаналоговый преобразователь «параметр–напряжение 0…10 В»	Сопротивление нагрузки более 2 кОм
  Т	выход для управления твердотельным реле	выходное напряжение 4...6 В максимальный выходной ток 50 мА

  Условия эксплуатации

  Температура окружающего воздуха	+1…+50 °С
  Атмосферное давление	86...106,7 кПа
  Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги)	не более 80 %

  Преимущества:

  • Универсальные входы.
    ТРМ148 имеет 8 универсальных входов, к которым можно подключать датчики разных типов.
  • Вычисление функций.
    ТРМ148 может вычислять ряд функций от величин, измеренных на входах.
  • Режимы работы регуляторов.
    Регуляторы ТРМ148 могут работать в двух режимах ПИД-регулирование и двухпозиционное регулирование.
  • Выходные элементы.
    В зависимости от заказа в приборе могут быть установлены 8 выходных элементов в различных комбинациях.
  • Управление разными исполнительными механизмами.
    ТРМ148 может осуществлять регулирование 2-позиционными (ТЭНы, двигатели) и 3-позиционными (задвижки, краны) исполнительными механизмами.
  • Коррекция уставки по заданному графику.
    В ТРМ148 есть возможность задания графика коррекции уставки в зависимости от различных величин.
  • Контроль технологического процесса.
    ТРМ148 может контролировать параметры техпроцесса и работоспособность измерителей и выходных элементов.
  • Интерфейс связи RS-485.
    В ТРМ148 установлен модуль интерфейса RS-485, организованный по протоколам Modbus ASCII/RTU, протоколу ОВЕН.
  • Готовые конфигурации настроек.
    Для упрощения настройки прибора были созданы 6 конфигураций, соответствующих наиболее распространенным технологическим процессам.
  • Конфигурирование ТРМ148.
    Для конфигурирования ТРМ148 предназначены кнопки на лицевой панели прибора и программа «Конфигуратор ТРМ148».

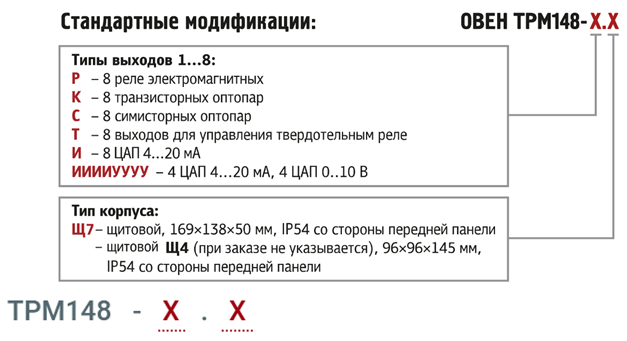

  Модификации:

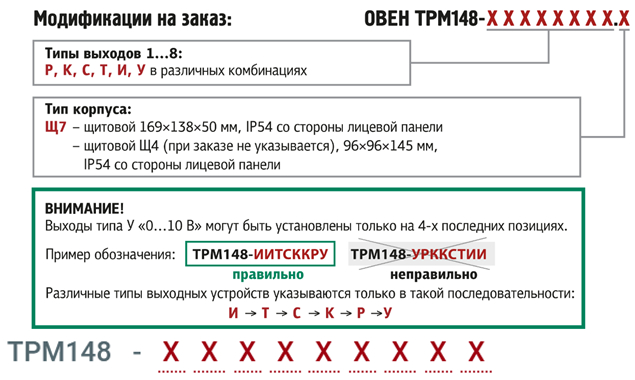

  «Заказные» модификации ОВЕН ТРМ148

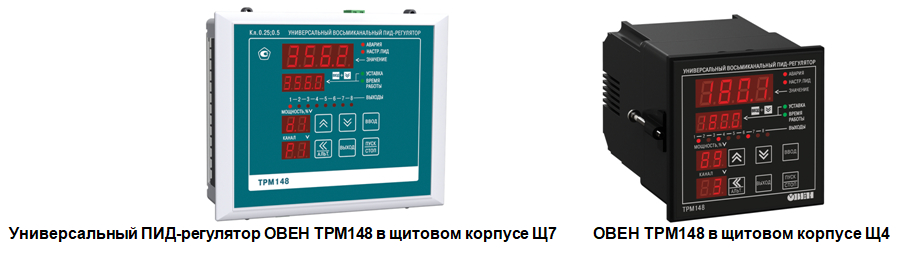

  Тип корпуса

  Щ4	Корпус для утопленного щитового монтажа с габаритными размерами 96×96×145мм. Степень защиты лицевой панели прибора – IР54; степень защиты корпуса – IР00.
  Щ7	Корпус для утопленного щитового монтажас габаритными размерами 144×169×50,5мм. Степень защиты лицевой панели прибора – IР54; степень защиты корпуса – IР00.

  Обозначение:

  Для заказа прибора в корпусе Щ7 добавьте ".Щ7" в конец выбранной маркировки . Например ТРМ148-Р.Щ7 или ТРМ148-ИИИИРРРР.Щ7
