EV (EVM) Блоки клапанов

Раздел:

Блоки клапанов серии EVM предназначены для использования в системах дистанционного управления газогорелочных устройств паровых и водогрейных котлов, теплогенераторов и технологических теплопроводов для управления потоком газа в качестве запорно-регулирующих органов и органов безопасности.

Информация
Документация
Смотрите также

Данные блоки клапанов могут работать в системе автоматического контроля герметичности газогорелочных устройств.

Преимуществом блоков клапанов является удобство монтажа и обслуживания, габаритные размеры, исключение сварных швов. Блоки клапанов могут поставляться с газовыми фильтрами, регуляторами и датчиками-реле давления, а также собираться по индивидуальным схемам.

Технические данные:

Виды используемых газов: метан, сжиженный газ, азот, воздух (сухие газы)
Резьбовые соединения, Rp: DN 15 ÷ DN 25 согласно EN 10226
Фланцевые соединения: DN32 ÷ DN150 согласно ГОСТ 33259-2015 (12820-80)
Максимальное рабочее давление: 0,1 МПа
Температура окружающей среды: от -40 до +60°С
Напряжение питания: 230В/50-60 Гц
Время закрытия: <1 с
Время открытия: <1 c
Класс герметичности: А
Степень защиты: IP65
Материал: сплав алюминия

Модификация	DN	Соединение	P. max, МПа	Напряжение
EVM03 02 108	15	Резьба	0,1	230V~
EVM03 03 108	20	Резьба	0,1	230V~
EVM03 04 108	25	Резьба	0,1	230V~
EVM04 32 108	32	Фланец	0,1	230V~
EVM01 32 108	32	Фланец	0,1	230V~
EVM02 32 108	32	Фланец	0,1	230V~
EVM05 32 108	32	Фланец	0,1	230V~
EVM01 40 108	40	Фланец	0,1	230V~
EVM02 40 108	40	Фланец	0,1	230V~
EVM04 40 108	40	Фланец	0,1	230V~
EVM05 40 108	40	Фланец	0,1	230V~
EVM01 50 108	50	Фланец	0,1	230V~
EVM02 50 108	50	Фланец	0,1	230V~
EVM04 50 108	50	Фланец	0,1	230V~
EVM05 50 108	50	Фланец	0,1	230V~
EVM01 08 108	65	Фланец	0,1	230V~
EVM02 08 108	65	Фланец	0,1	230V~
EVM04 08 108	65	Фланец	0,1	230V~
EVM05 08 108	65	Фланец	0,1	230V~
EVM01 09 108	80	Фланец	0,1	230V~
EVM02 09 108	80	Фланец	0,1	230V~
EVM04 09 108	80	Фланец	0,1	230V~
EVM05 09 108	80	Фланец	0,1	230V~
EVM01 10 108	100	Фланец	0,1	230V~
EVM02 10 108	100	Фланец	0,1	230V~
EVM04 10 108	100	Фланец	0,1	230V~
EVM05 10 108	100	Фланец	0,1	230V~
EVM01 11 108	125	Фланец	0,1	230V~
EVM02 11 108	125	Фланец	0,1	230V~
EVM04 11 108	125	Фланец	0,1	230V~
EVM05 11 108	125	Фланец	0,1	230V~
EVM01 12 108	150	Фланец	0,1	230V~
EVM02 12 108	150	Фланец	0,1	230V~
EVM04 12 108	150	Фланец	0,1	230V~
EVM05 12 108	150	Фланец	0,1	230V~

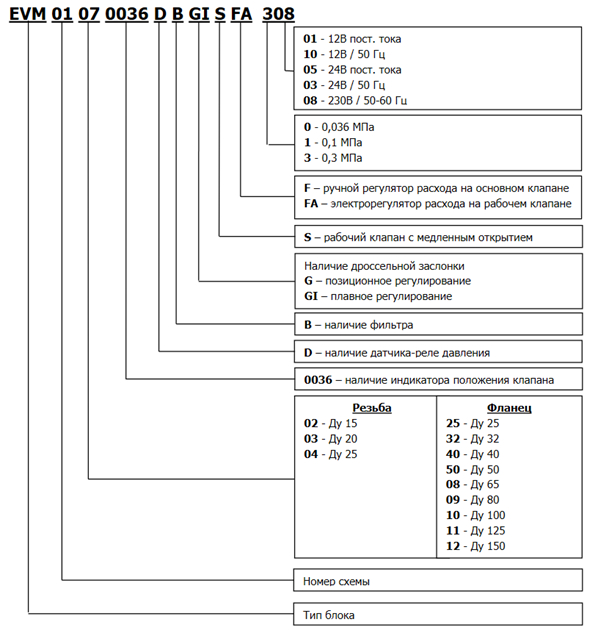

Обозначение:
