EVP / NC Клапаны газовые автоматические нормально закрытые

Раздел:

Клапаны EVP/NC — автоматические электромагнитные двухпозиционные, нормально закрытого типа.

Информация
Документация
Смотрите также

При поступлении напряжения на соленоид, клапан открывается. Закрывается клапан при отсутствии напряжения.

Все клапаны поставляются с заглушкой, вместо которой в любое время можно поставить индикатор положения клапана с сухими контактами, сигнал которого передает в диспетчерскую информацию о положении клапана.

Клапаны предназначены для установки в качестве запорно-регулирующих органов и органов безопасности для управления потоком газа в системах дистанционного управления теплогенераторов, газогорелочных устройств паровых и водогрейных котлов, бытовых отопительных установок и технологических трубопроводных системах.

Клапаны также используются в системе автоматического контроля герметичности газогорелочных устройств. Клапаны возможно устанавливать, как на вертикальном, так и на горизонтальном участке трубопровода (исключая положение катушкой вниз). При использовании в качестве топлива попутный газ или биогаз, необходимо заказывать специальную версию, адаптированную на работу с таким составом.

Технические данные:

Виды используемых газов: метан, сжиженный газ, азот, воздух (сухие газы)
Резьбовые соединения, Rp: DN 15 ÷ DN 50 согласно EN 10226
Фланцевые соединения: DN25 ÷ DN150 согласно ГОСТ 33259-2015 (12820-80)
Максимальное рабочее давление: 0,036 -0,1-0,3-0,6 МПа
Температура окружающей среды: от -40 до +60°С
Напряжение питания: 12В пост. тока, 24В пост. тока, 230В/50-60 Гц
Время закрытия: <1 с
Время открытия: <1 c
Класс герметичности: А
Степень защиты: IP65
Материал: сплав алюминия

Модификация	DN	Соединение	P. max, МПа	Напряжение
EW020066 008	15	Резьба	0,05	230V~
EW020066 108	15	Резьба	0,1	230V~
EVP020067 308	15	Резьба	0,3	230V~
EVP020067 608	15	Резьба	0,6	230V~
EW300066 008	20	Резьба	0,05	230V~
EW300066 108	20	Резьба	0,1	230V~
EVP030067 308	20	Резьба	0,3	230V~
EVP030067 608	20	Резьба	0,6	230V~
EWP040067 308	25	Резьба	0,3	230V~
EWP040067 608	25	Резьба	0,6	230V~
EW040066 108	25	Резьба	0,1	230V~
EW040066 008	25	Резьба	0,05	230V~
EVPC250066 008	25	Фланец	0,036	230V~
EVP050067 308	32	Резьба	0,3	230V~
EVP050067 608	32	Резьба	0,6	230V~
EVP250066 108	32	Фланец	0,1	230V~
EVP250067 308	32	Фланец	0,6	230V~
EVP250067 608	32	Фланец	0,6	230V~
EVP320067 308	32	Фланец	0,3	230V~
EVP032067 608	32	Фланец	0,6	230V~
EVPC050066 008	32	Резьба	0,036	230V~
EVPC050066 108	32	Резьба	0,1	230V~
EVPC320066 008	32	Фланец	0,036	230V~
EVPC320066 108	32	Фланец	0,1	230V~
EVPC060066 108	40	Резьба	0,1	230V~
EVP060067 308	40	Резьба	0,3	230V~
EVP060067 608	40	Резьба	0,6	230V~
EVP400067 308	40	Фланец	0,3	230V~
EVP400067 608	40	Фланец	0,6	230V~
EVPC060066 008	40	Резьба	0,036	230V~
EVPC400066 008	40	Фланец	0,036	230V~
EVPC400066 108	40	Фланец	0,1	230V~
EVP070067 308	50	Резьба	0,03	230V~
EVP070067 608	50	Резьба	0,6	230V~
EVP500067 308	50	Фланец	0,3	230V~
EVP500067 608	50	Фланец	0,6	230V~
EVPC070066 008	50	Резьба	0,036	230V~
EVPC070066 108	50	Резьба	0,1	230V~
EVPC500066 008	50	Фланец	0,036	230V~
EVPC500066 108	50	Фланец	0,1	230V~
EVP080067 308	65	Фланец	0,3	230V~
EVP080067 608	65	Фланец	0,6	230V~
EVPC080066 008	65	Фланец	0,036	230V~
EVPC080066 108	65	Фланец	0,1	230V~
EVP090067 308	80	Фланец	0,3	230V~
EVP090067 608	80	Фланец	0,6	230V~
EVPC090066 008	80	Фланец	0,036	230V~
EVPC090066 108	80	Фланец	0,1	230V~
EVP100067 608	100	Фланец	0,6	230V~
EVPC100066 008	100	Фланец	0,036	230V~
EVPC100067 308	100	Фланец	0,3	230V~
EVPC100066 108	100	Фланец	0,1	230V~
EVP110066 008	125	Фланец	0,036	230V~
EVP110066 108	125	Фланец	0,1	230V~
EVP110067 308	125	Фланец	0,3	230V~
EVP110067 608	125	Фланец	0,6	230V~
EVP120066 008	150	Фланец	0,036	230V~
EVP120066 108	150	Фланец	0,1	230V~
EVP120067 308	150	Фланец	0,3	230V~
EVP120067 608	150	Фланец	0,6	230V~

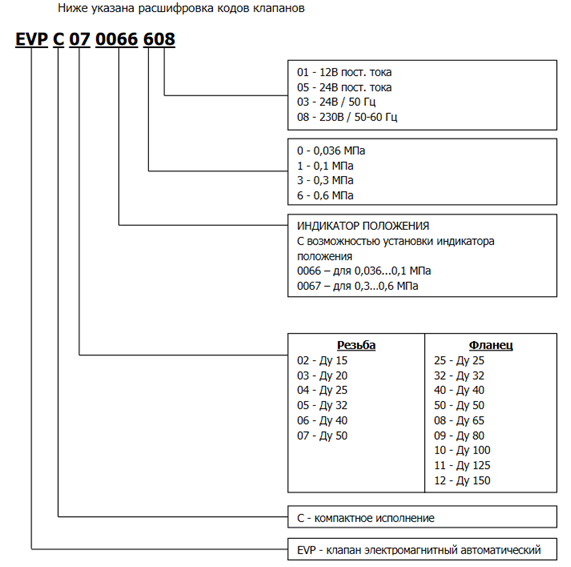

Обозначение:
