Герконовые датчики

Раздел:

Пневмоцилиндры E•MC

• Информация
• Документация
• Смотрите также

• Они устанавливаются на корпус цилиндра и реагируют на магнитное кольцо, которым оснащены поршни некоторых цилиндров (пневмоцилиндры с таким кольцом имеют в маркировке дополнительный литер «S»). При прохождении поршня через область, где установлен герконовый датчик положения, геркон замыкается, полученный электрический сигнал можно использовать для прекращения движения поршня, начала движения в обратную сторону или других необходимых манипуляций.

  Датчики имеют световую индикацию.

  Крепление происходит либо с помощью хомутов к корпусу цилиндра (HX-03R, HX-21R), либо в Т-образный паз на корпусе пневмоцилиндра (HX-01R, HX-06R, HX-11R, HX-31R).

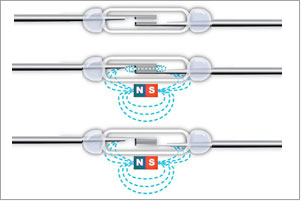

  Устройство герконового датчика:



  Слово «геркон» происходит из первых букв словосочетания «ГЕРметизированный КОНтакт». Отсюда и устройство герконового датчика: пара ферромагнитных контакта запаянных в стеклянную герметичную колбу. Если к ним приблизить постоянный магнит, то происходит их замыкание. Расстояние между контактами составляет десятые доли миллиметра.

  Датчики надежны, выдерживают падения и незначительные удары. Инертный газ или вакуум внутри колбы не позволяет контактам обгорать при замыкании-размыкании. Однако, могут прийти в негодность, если через них пропустить слишком большой ток.

  Еще одним преимуществом является то, что при небольшом размере они рассчитаны на тот же ток, что и классическое реле.

  Герконовые датчики являются взрывобезопасными.

  Технические характеристики:
  Подключение: два контакта Схема подключения: нормально открытая Напряжение: 5-24 V DC Сила тока: max. 100 mA Оснащены индикатором работы (LED) Максимальная частота 200 Гц Класс защиты IP67, IEC529, NEMA6 Рабочая температура +10...+70 С Устойчивы к вибрации Длина шнура 1 м
