SHZ Пневматические захваты (параллельные)

Раздел:

Пневмоцилиндры E•MC

• Информация
• Документация
• Смотрите также

• Пневмозахваты могут быть с параллельным или угловым раскрытием. Их также называют схватами параллельного и рычажного типа. Могут использоваться для перемещения предметов путём их захвата за счет усилия сжатого воздуха. Пальцы (губки) сжимаются или разжимаются в помощью пневмораспределителя. Высокая точность позиционирования в серии SHZ обеспечена благодаря направляющей. Специальные пазы на корпусе пневматических схватов позволяют закрепить герконовые датчики для отслеживания положения постоянного магнита, встроенного в поршень. Конструкция может быть двустороннего или одностороннего действия.

  При двустороннем исполнении - один порт служит для подачи воздуха для раскрытия "пальцев", а второй для их закрытия. В случае одностороннего исполнения - один из указанных портов подачи воздуха используется для выпуска воздуха. Захват предмета может быть осуществлен как снаружи, так и внутри (если это, к примеру, полый цилиндр). При этом желательно, чтобы удерживающее усилие превосходило вес детали в 10-20 раз. Монтаж изделия осуществляется с любой из трех сторон.

  Диаметр цилиндра, мм 10 16 20 25 Принцип действия Двустороннего/одностороннего действия Рабочая среда (тонкость очистки) Воздух (40 мкм) Смазка Не требуется Рабочее давление, МПа Двусторонний Ф10 0,15-0,7 Ф16 - Ф25 0,1-0,7 Односторонний Ф10 0,3-0,7 Ф16 - Ф25 0,25-0,7 Гарантированное давление, МПа — Рабочая температура, °С -20... 80 Частота срабатывания, цикл/мин 180 Присоединительный размер М3х0,5 М5х0,8 Стандарт — Магнитное кольцо По запросу Демпфирование Резина Ход штока, мм — Крепление — Дополнительные характеристики Точность повторения, мм ±0,01

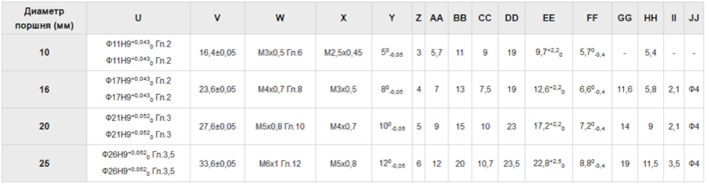

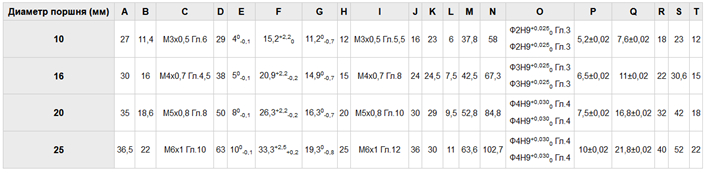

  Габаритные и присоединительные размеры параллельного пневматического захвата серии SHZ:





  Маркировка:

  1		2
  SHZ	—	10

  1. Пневмозахват параллельного типа
  2. Диаметр поршня - 10 мм
