  Пневматические захваты (схваты) могут быть с параллельным или угловым раскрытием. Серия SHY относится к захватам рычажного типа. С помощью усилия сжатого воздуха они способны захватывать и переносить предметы на различные расстояния. Их пальцы (губки) могут сжиматься и разжиматься благодаря внутреннему распределителю воздуха. На корпусе имеют специальные пазы для размещения герконового датчика, с помощью которого можно определять местоположения поршня цилиндра, снабженного магнитным кольцом. Конструкция может быть двустороннего или одностороннего действия.

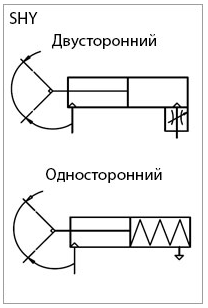

  При двустороннем исполнении - один порт служит для подачи воздуха для раскрытия "пальцев", а второй для их закрытия. В случае одностороннего исполнения - один из указанных портов подачи воздуха используется для выпуска воздуха. Захват предмета "пальцами" может осуществляться как снаружи, так и изнутри предмета (к примеру, полого цилиндра). Рекомендуется, чтобы усилие, с которым осуществляется сжатие/разжатие превосходило вес предмета в 10-20 раз. Монтаж пневматического схвата возможен с любой из трех его сторон.



  Диаметр цилиндра, мм			10	16	20	25
  Принцип действия			Двусторон­него/­односторон­него действия
  Рабочая среда (тонкость очистки)			Воздух (40 мкм)
  Смазка			Не требуется
  Рабочее давление, МПа	Двусторонний	Ф10	0,15-0,7
  		Ф16-Ф25	0,1-0,7
  	Односторнний	Ф10	0,3-0,7
  		Ф16-Ф25	0,25-0,7
  Гаранти­рованное давление, МПа			-
  Рабочая температура, °С			-20... 80
  Частота срабатывания, цикл/мин			180
  Присоедини­тельный размер			М3х0,5	М5х0,8
  Стандарт			-
  Магнитное кольцо			По запросу
  Демпфирование			Резина
  Ход штока, мм			-
  Крепление			-




  Габаритные и присоединительные размеры пневматического захвата с угловым раскрытием серии SHY:

  Диаметр поршня (мм)	A	B	C	D	E	F	G	H	I	J	K	ФL	M	N	O	P	Q	R	Размер порта		U	V	W	X	Y	ФZ	AA	BB	CC	DD
  																			S	T
  10	2,8	12,8	38,6	52,4	17,2	12	3	5,7	4	16	М3х0,5 Гл.5	2,6	8,8	М3х0,5 Гл.6	11,4	М2,5х0,45	3	5,7	М3х0,5		7,2	18,8	6,4	10,4	5,4	11	16,4	12	23	18
  16	3,9	16,2	44,6	62,5	22,6	16	4	7	7	24	М4х0,7 Гл.8	3,4	10,7	М4х0,7 Гл.8	16	М3х0,5	4	7	М5х0,8		7	18,3	8	13	5,8	17	23,6	15	30,6	22
  20	4,5	21,7	55,2	78,7	28	50	5,2	9	8	30	М5х0,8 Гл.10	4,3	15,7	М5х0,8 Гл.8	18,6	М4х0,7	5	9	М5х0,8		7,5	22,2	10	15	9	21	27,6	18	42	32
  25	4,6	25,8	60,2	92	37,5	27	8	12	10	36	М6 Гл.12	5,1	19,3	М6 Гл.10	22	М5х0,8	6	12	М5х0,8		7,7	23,5	12	20	11,5	26	33,6	22	52	40




  Маркировка:

  1		2
  SHY	—	10

  1 – Пневматический захват с угловым раскрытием (рычажного типа)
  2 – Диаметр поршня - 10 мм
